Звуковые сигналы для беспроводных сканеров MERTECH Superlead

Для управления звуковыми сигналами в беспроводных сканерах штрихкодов MERTECH Superlead отправьте команды в COM‑порт.

• Для моделей MERTECH серии ХХ1Х (10-й серии) функционал доступен после обновления прошивки USB‑донгла или кредла. Например, его можно включить на сканерах MERTECH CL‑2210, MERTECH CL‑2310 и т.д.

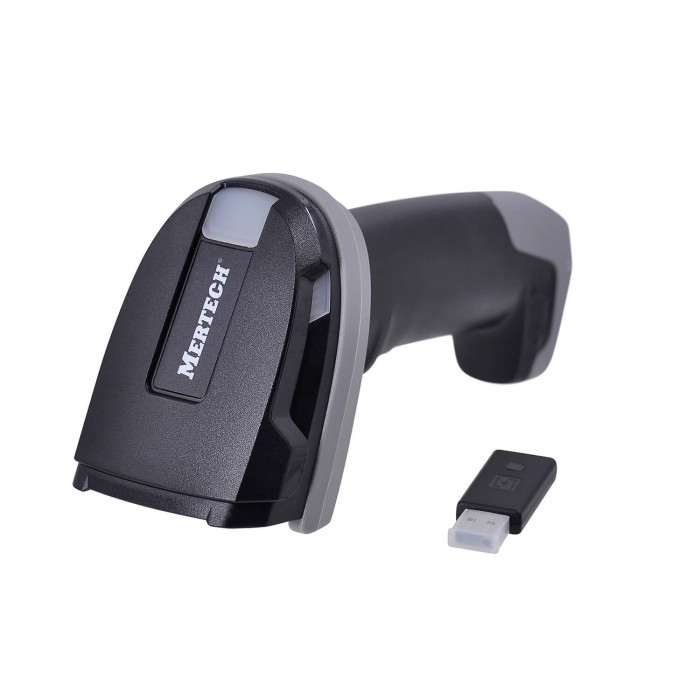

MERTECH CL-2410 P2D SUPERLEAD USB с донглом (рис.1)

Также его можно подключить на сканерах MERTECH CL‑2200 Green и MERTECH CL‑5300 аналогично сканерам 10-й серии.

• Для сканеров MERTECH серии ХХ2Х (20‑й серии) функционал поддерживается в прошивке Bluetooth‑модуля версии не ниже SAA_26.03.12_FR3036D.

Сигналы для сканеров MERTECH 10-ой серии

Внимание

Функционал доступен только в модифицированной прошивке для кредлов и донглов. Прошивать сам сканер не нужно.

Обновление прошивки

Скачать модифицированную прошивку

Подробнее в статьях:

• Обновление прошивки донгла для сканера MERTECH SUPERLEAD

• Обновление прошивки кредла для сканера MERTECH SUPERLEAD

Как включить COM‑режим и отправить команду

1. Переведите сканер в режим работы по COM‑порту — отсканируйте настроечный штрихкод (см. рис. 2).



   Перевод беспроводного сканера в режим работы по COM‑порту (рис. 2)

2. Определите номер COM‑порта в компьютере. Откройте Диспетчер устройств и посмотрите, какой COM‑порт назначен сканеру (рис. 3).

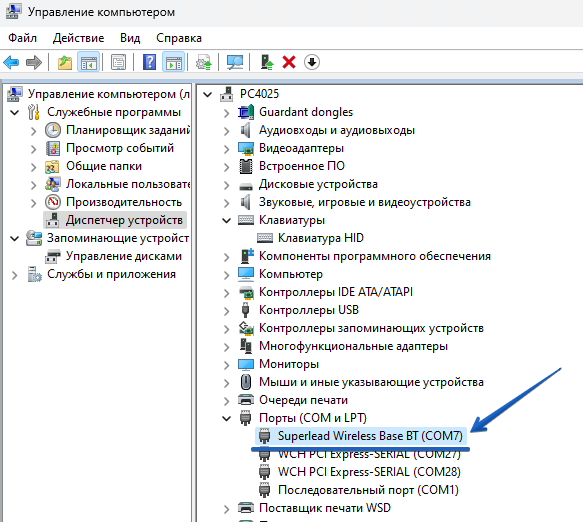

   Номер COM‑порта подключённого сканера (рис. 3)

3. Подготовьте инструмент для отправки команд. Например, используйте HERCULES.

   Скачать HERCULES

4. Отправьте HEX‑команду через HERCULES. В окне программы выберите нужный COM‑порт, установите скорость 115 200 бод, нажмите Open. Затем отправьте команду в HEX‑режиме.

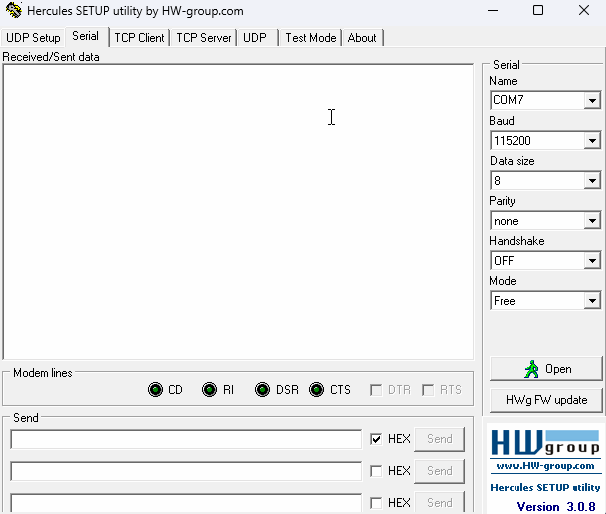

   Отправка HEX‑команды из Hercules в сканер MERTECH (рис. 4)

5. Проверьте результат. После отправки команды вы услышите соответствующий звуковой сигнал и увидите световую индикацию.

Команды для 10-й серии

Таблица №1. Управляющие команды для сканеров 10‑й серии

Функция	Команда меню	Шестнадцатеричная команда (HEX)	ASCII‑команда
Бип + вибро + подсветка	050201.	02 F0 03 30 35 30 32 30 31 2E	\x02\xF0\x03050201.
Звук ошибки	050204.	02 F0 03 30 35 30 32 30 34 2E	\x02\xF0\x03050204.

Сигналы для сканеров MERTECH серии ХХ2Х (20‑ой серии)

Предупреждение

Функционал поддерживается в прошивке Bluetooth‑модуля версии не ниже SAA_26.03.12_FR3036D.

Обновление прошивки

Проверьте версию прошивки Bluetooth‑модуля:

1. Отсканируйте настроечный штрихкод в любой текстовый редактор (например, Блокнот). В тексте отобразится текущая версия прошивки.



2. Если нужна актуальная версия — запросите её в технической поддержке MERTECH по почте: support@mertech.ru.

Опасно

Не обновляйте сканер без необходимости.

Инструкции по обновлению Bluetooth‑прошивки:

• Обновление Bluetooth на сканере MERTECH CL-2425 с помощью ANDROID-устройства (подходит для всех сканеров в беспроводной 20‑й серии).

• Обновление Bluetooth на сканере MERTECH CL-2425 с чипом FRK с помощью ПК на ОС LINUX (подходит для всех сканеров в беспроводной 20‑й серии).

Специфика команд для 20‑й серии

В сканерах 20‑й серии используются изменённые управляющие команды. Используйте только значения из таблицы ниже.

Таблица №2. Управляющие команды для сканеров 20‑й серии

Функция	Команда меню	Шестнадцатеричная команда (HEX)	ASCII‑последовательность
Звуковой сигнал + вибрация	050201.	02 F3 03 30 35 30 32 30 31 2E	\x02\xF3\x03050201.
Звук ошибки	050204.	02 F3 03 30 35 30 32 30 34 2E	\x02\xF3\x03050204.

Пошаговая инструкция для 20‑й серии

1. Убедитесь, что версия прошивки Bluetooth не ниже SAA_26.03.12_FR3036D (см. проверку выше).

2. Переведите сканер в COM‑режим с помощью настроечного штрихкода (аналогично 10‑й серии, рис. 2).

3. Определите COM‑порт в Диспетчере устройств (аналогично 10‑й серии, рис. 3).

4. Откройте HERCULES, выберите нужный COM‑порт, установите скорость 115 200 бод.

5. Отправьте команду из Таблицы №2.

6. Проверьте реакцию сканера: вы должны услышать нужный звуковой сигнал и увидеть индикацию.

Примечание

Если вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, позвоните по телефону бесплатной горячей линии MERTECH 8-800-555-7783 или напишите запрос на почту support@mertech.ru

---
