Подключение сканера с модулем Nordic или FRQ для передачи данных UART по Bluetooth

Инструкция описывает порядок подключения Bluetooth-сканера в режиме передачи данных UART через Bluetooth LE к приложению Serial Bluetooth Terminal для модулей на базе Nordic и FRQ. Информация может быть полезна разработчикам при интеграции сканеров MERTECH в различное программное обеспечение.

Необходимое оборудование и ПО

  1. Bluetooth-сканер с поддержкой режима UART по Bluetooth LE.

  2. Мобильное устройство или ПК с поддержкой Bluetooth.

  3. Установленное приложение Serial Bluetooth Terminal.

Включение режима Bluetooth UART на сканере

  1. Отсканируйте штрихкод, чтобы включить режим Bluetooth UART Mode.

../_images/ble_doc_01.jpg

  1. Убедитесь, что сканер перешёл в режим Bluetooth LE и готов к сопряжению.

Сопряжение сканера с устройством

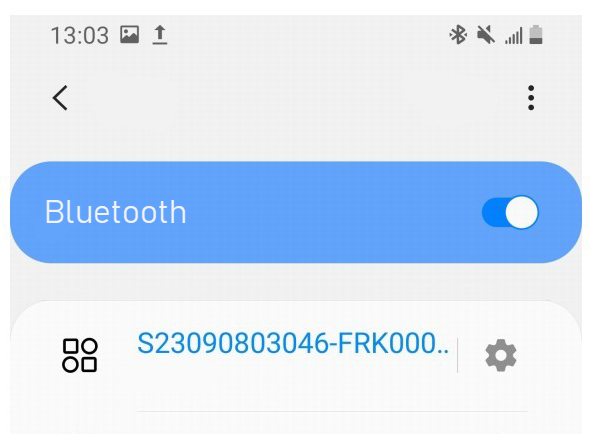

  1. Включите Bluetooth на телефоне / планшете.

  2. Откройте системное меню поиска Bluetooth-устройств.

  3. Найдите в списке ваш Bluetooth-сканер и выполните сопряжение (pairing).

  4. Убедитесь, что сканер отображается среди подключённых устройств.

../_images/ble_doc_03.png

Настройка приложения Serial Bluetooth Terminal

Выбор устройства

  1. Запустите приложение Serial Bluetooth Terminal.

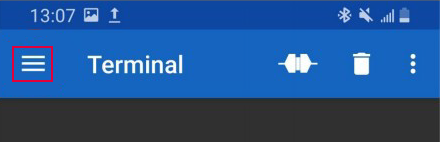

  2. Нажмите значок меню в левом верхнем углу.

../_images/ble_doc_04.png

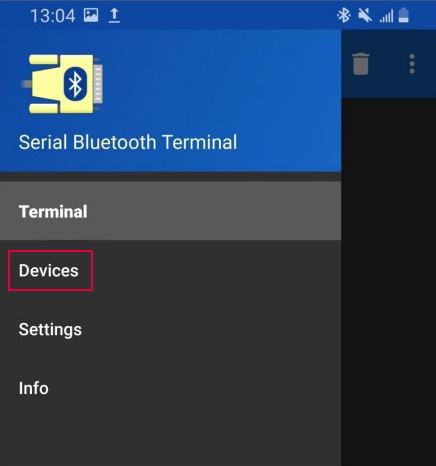

  1. Перейдите в раздел Devices.

../_images/ble_doc_05.png

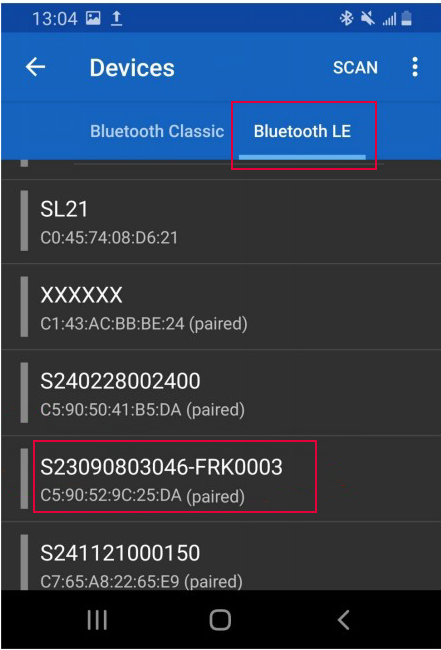

  1. Откройте вкладку Bluetooth LE.

  2. В списке найдите ваш сканер (по имени или серийному номеру SN).

../_images/ble_doc_06.png

Редактирование профиля устройства

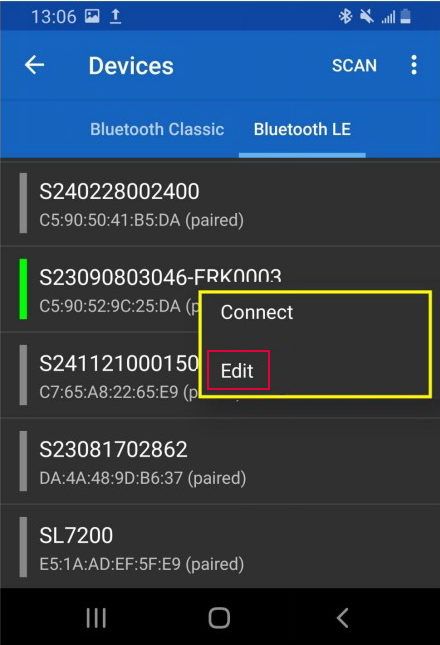

  1. Выполните длительное нажатие по строке с вашим сканером.

  2. В контекстном меню выберите пункт Edit.

../_images/ble_doc_07.png

  1. В открывшемся окне профиля задайте параметры в соответствии с типом модуля:

    Nordic

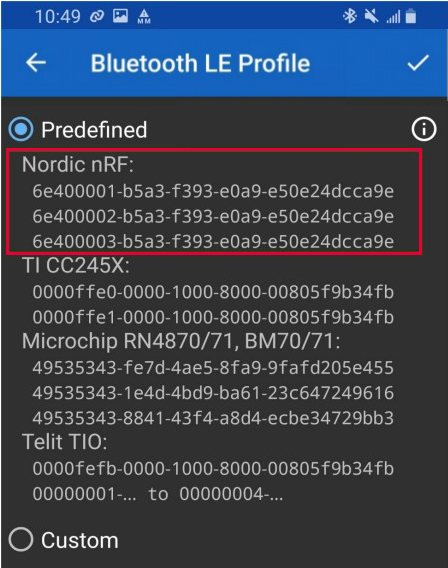

    Выберите Predefined (предопределённый профиль, настройка по умолчанию) и проверьте значения UUID:

    • Service UUID: 6e400001-b5a3-f393-e0a9-e50e24dcca9e

    • Read Characteristic UUID: 6e400003-b5a3-f393-e0a9-e50e24dcca9e

    • Write Characteristic UUID: 6e400002-b5a3-f393-e0a9-e50e24dcca9e

    ../_images/ble_doc_09.png

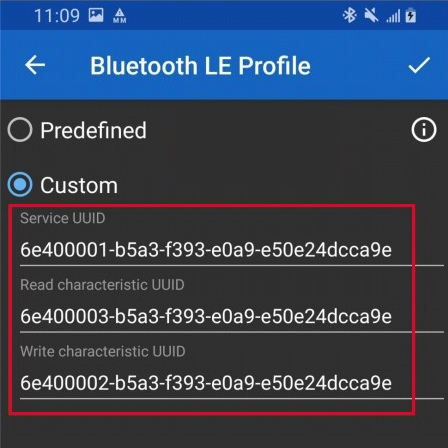

    Если профиль в Predefined автоматически не определился, выберите Custom и установите значения UUID.

    ../_images/ble_doc_10.png

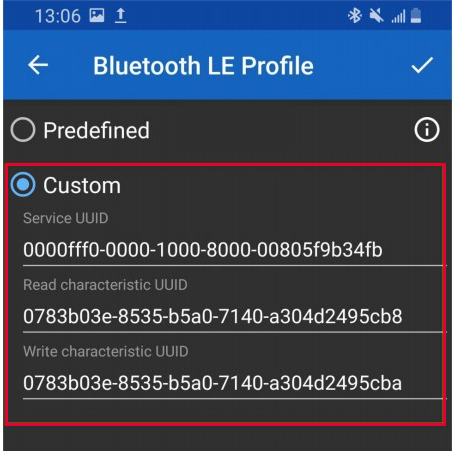

    FRQ

    Выберите Custom (пользовательский профиль) и установите значения UUID:

    • Service UUID: 0000fff0-0000-1000-8000-00805f9b34fb

    • Read Characteristic UUID: 0783b03e-8535-b5a0-7140-a304d2495cb8

    • Write Characteristic UUID: 0783b03e-8535-b5a0-7140-a304d2495cba

    ../_images/ble_doc_08.png

  2. Нажмите галочку (✓) для сохранения настроек.

  3. Вернитесь на вкладку Bluetooth LE.

Подключение к сканеру и работа в терминале

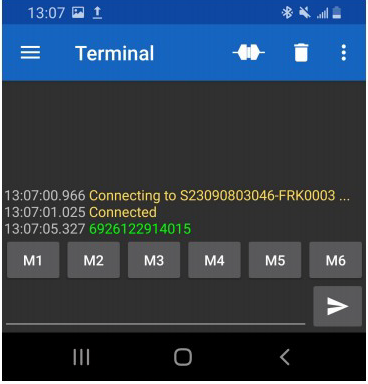

  1. На вкладке Bluetooth LE коснитесь строки с вашим сканером.

  2. После установления соединения приложение автоматически откроет вкладку Terminal.

  3. В нижней части окна проверьте статус подключения.

  4. Считайте штрихкод сканером — данные должны отображаться в окне Terminal в режиме реального времени.

Nordic
../_images/ble_doc_11.png

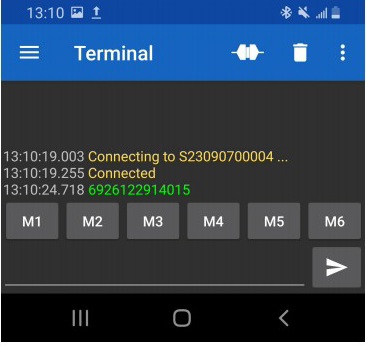

FRQ
../_images/ble_doc_12.png

Примечание

Если Вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, пожалуйста позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на нашу почту support@mertech.ru

Б.И.В. 16.12.2025
