Обновление прошивки крэдла для сканера MERTECH SUPERLEAD

В случае необходимости обновления прошивки в USB BLUETOOTH крэдле MERTECH необходимо выполнить следующие шаги:

  1. Скачать прошивку для крэдла. ОБЯЗАТЕЛЬНО поместить прошивку в корневой каталог диска C: или D:.

  2. Скачать, разархивировать и запустить программу для обновления ПО крэдла.

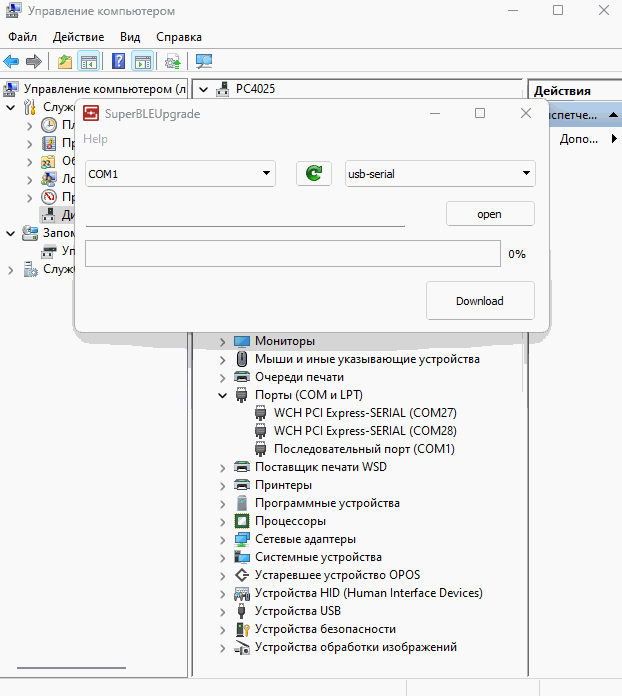

После запуска программы для прошивки донгла, ознакомьтесь с наглядным примером прошивки из анимации ниже, далее мы подробно опишем каждый этап прошивки.

../_images/cradle_update.gif

процесс обновления ПО крэдла MERTECH (рис.1)

  1. Подключите кабель из комплекта поставки к разъёму крэдла.

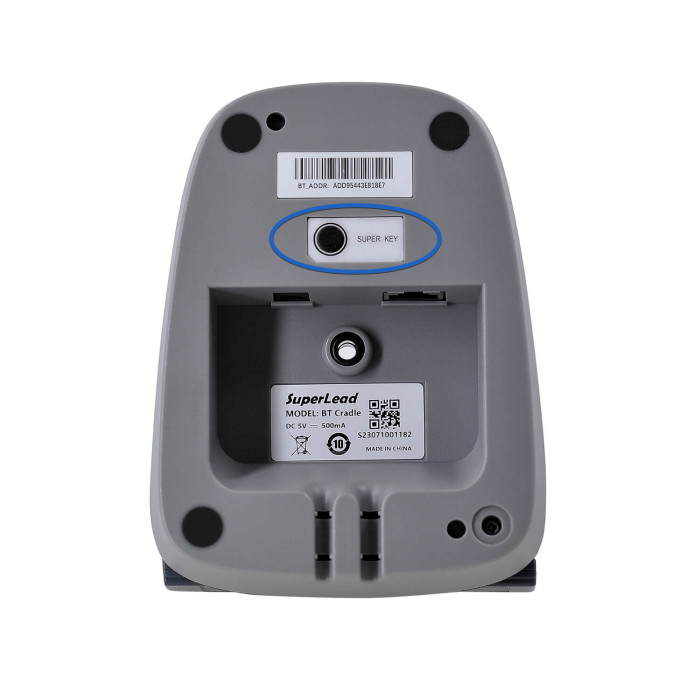

  2. Нажмите SUPER KEY кнопку на крэдле (рис.2), удерживая её нажатой, подключите USB кабель к компьютеру.

../_images/cradle_superkey.png

(рис.2)

Предупреждение

В некоторых случаях требуется постоянно удерживать кнопку SUPER KEY с момента подключения кредла к компьютеру, до момента окончания прошивки.

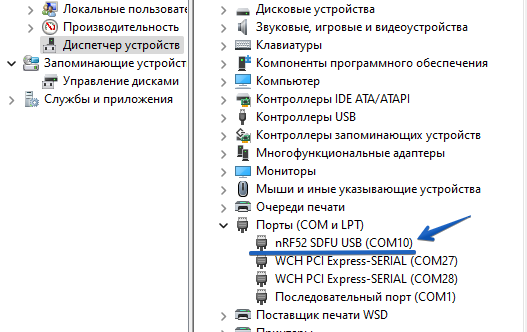

  1. Определите номер COM порта в диспетчере устройств, к которому подключен крэдл. В нашем случае это COM10 (рис.3).

../_images/cradle_update1.png

(рис.3)

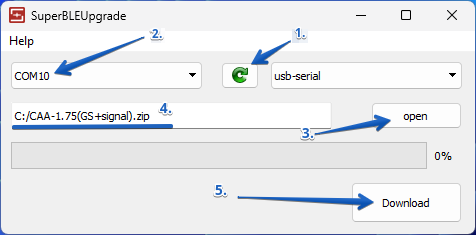

  1. В утилите SuperBLEUpgrade выбрать необходимый номер COM порта, если нужного порта нет, то нажмите кнопку обновить (рис.4).

  2. Нажмите кнопку OPEN и выбирите файл прошивки (рис.4).

../_images/cradle_update2.png

(рис.4)

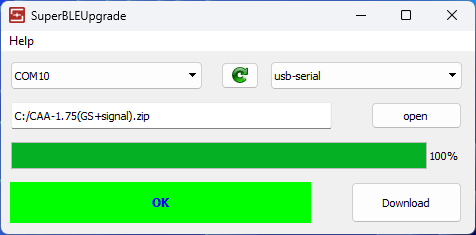

  1. После чего жмите кнопку DOWNLOAD (рис.4), начнётся процесс прошивки, появится прогресс бар и надпись download, ожидаем завершения прошивки и появления надписи OK на зелёном фоне (рис.5).

../_images/cradle_update3.png

(рис.5)

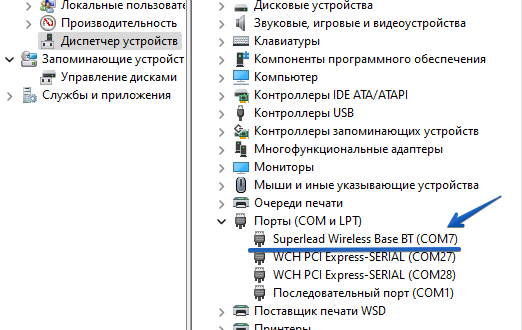

Когда процесс прошивки будет окончен, крэдл перезагрузится и в диспетчере устройств отобразится новый номер COM порта, в нашем случае это COM7 (рис.6).

../_images/cradle_update4.png

(рис.6)

На данном этапе прошивка крэдла завершается. Кредл готов к работе. Для перевода сканера в режим работы USB-HID, сначала проведите сопряжение сканера и крэдла (рис.1), после чего отсканируйте код ниже (рис.7),

../_images/USB_HID.png

(рис.7)

Проверить текущую версию установленной прошивки в крэдле можно с помощью кода (рис.8), отсканировав его например в блокнот или Notepad++ (рис.9).

../_images/cradle_version_fw.png

(рис.8)

../_images/cradle_update5.png

результат сканирования кода определения версии прошивки крэдла (рис.9)

Примечание

Если Вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, пожалуйста позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на нашу почту support@mertech.ru

Б.И.В. 20.03.2024
