Подключение дисплея покупателя CD700 к весам M-ER 725 PM.¶
Внимание
ВНИМАНИЕ!!!
Перед тем как начинать монтаж дисплея покупателя, убедитесь, что на материнской плате есть разъём для подключения. В зависимости от ревизии платы разъёма может быть два либо один, а в случае наличия модуля распознавания единственный разъём может быть занят. Расположение разъёмов можно найти на фото в пункте 10.Подключение к материнской плате
1. Разборка корпуса CD700.¶
С помощью отвертки аккуратно открутите винты, удерживающие корпус CD700. Используйте пластиковые лопатки, чтобы избежать повреждения пластиковых деталей.
2. Доступ к материнской плате.¶

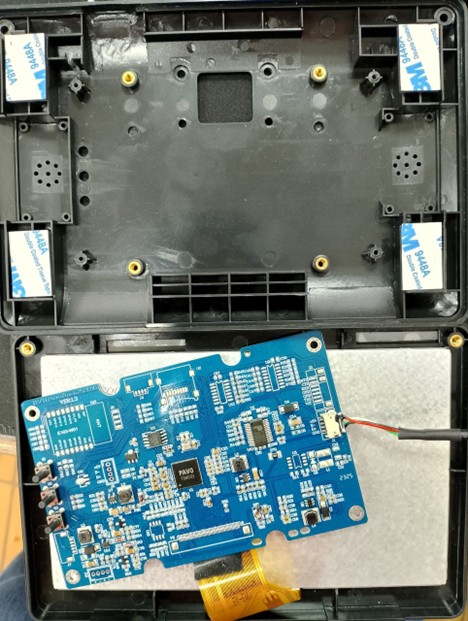

После снятия крышки получите доступ к внутренностям CD700. Найдите разъём на материнской плате, от которого необходимо вытащить провод (рис.1).
(рис.1)¶
3. Извлечение провода из разъёма.¶
Осторожно извлеките провод из разъёма на материнской плате CD700. Запомните или отметьте, какой провод куда подключен для правильной последующей пайки.
4. Подготовка провода от модуля распознавания.¶

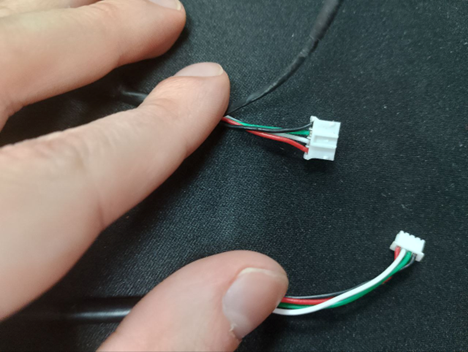

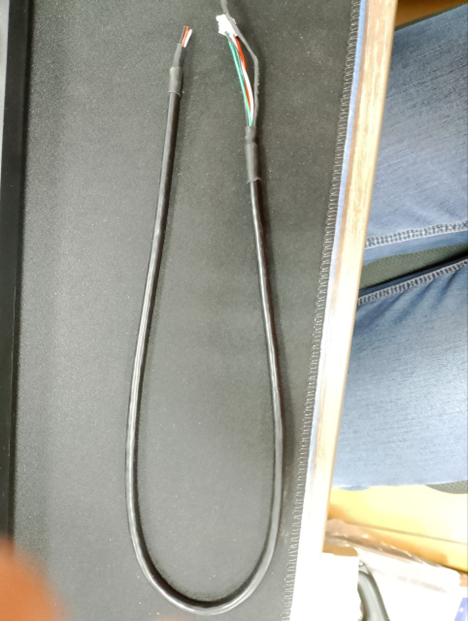

Возьмите провод от модуля распознавания (рис.2) и подготовьте его к пайке. Если провод имеет изоляцию, снимите небольшой участок (рис.3) для подготовки к соединению (рис.4).
(рис.2)¶
(рис.3)¶
(рис.4)¶
5. Разборка крышки дисплея.¶
С помощью отвертки аккуратно открутите винты, удерживающие крышку дисплея весов 725. Осторожно снимите крышку, чтобы избежать повреждения.
6. Разметка места для отверстия.¶
Определите место на крышке дисплея, где будет просверлена дырка для прохождения провода. Убедитесь, что отверстие не пересекается с важными элементами дисплея или электроники.
7. Сверление отверстия.¶

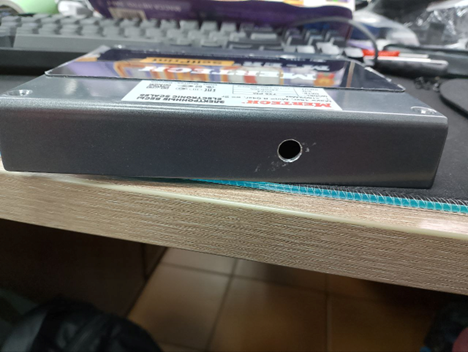

Используя дрель с сверлом диаметром 7 мм, аккуратно просверлите отверстие в выбранном месте крышки (рис.5). Старайтесь не повредить окружающие области.
(рис.5)¶
8. Разборка кронштейна.¶

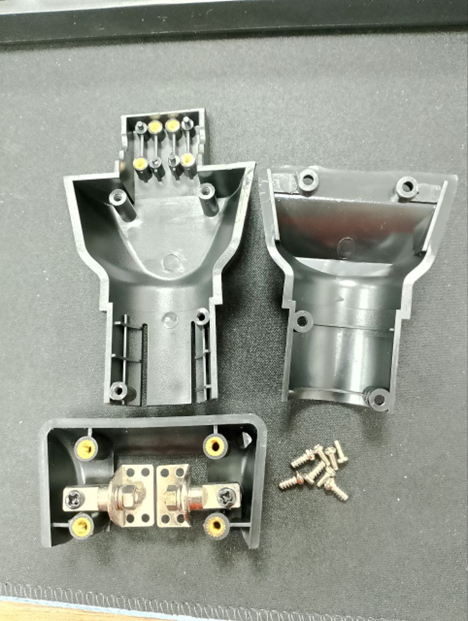

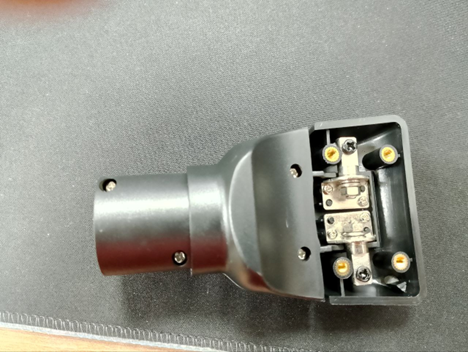

Возьмите нужную часть кронштейна из комплекта CD700 (рис.6). С помощью отвертки аккуратно разберите кронштейн (рис.7), чтобы получить доступ к необходимым элементам для модификации.
(рис.6)¶
(рис.7)¶
Дальше необходимы следующие части - (рис.8), (рис.9).
(рис.8)¶
(рис.9)¶
9. Расширение отверстий.¶
В разобранном кронштейне расширьте отверстия с помощью сверла диаметром 3 мм, чтобы они соответствовали размерам новых винтов (рис.10).
(рис.10)¶

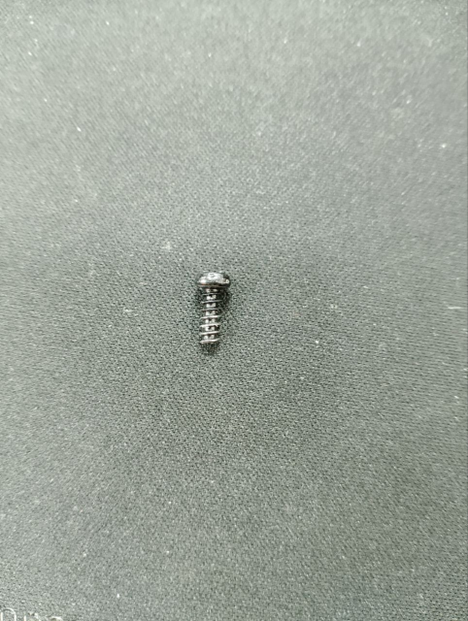

Винты, которыми закручивать (рис.11)
(рис.11)¶

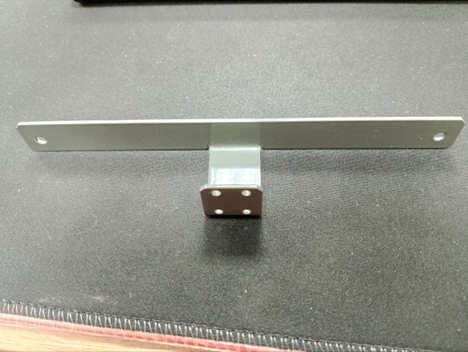

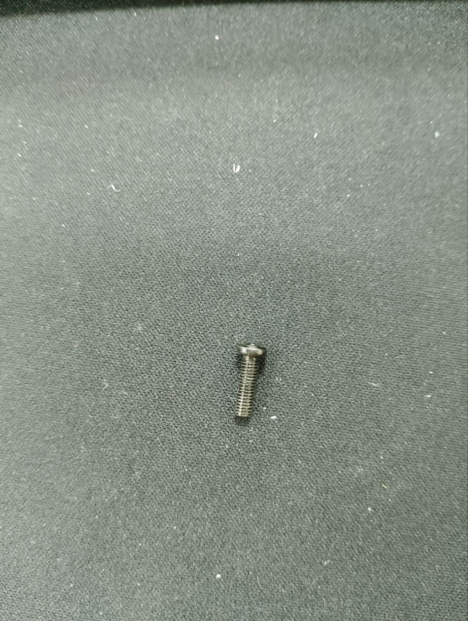

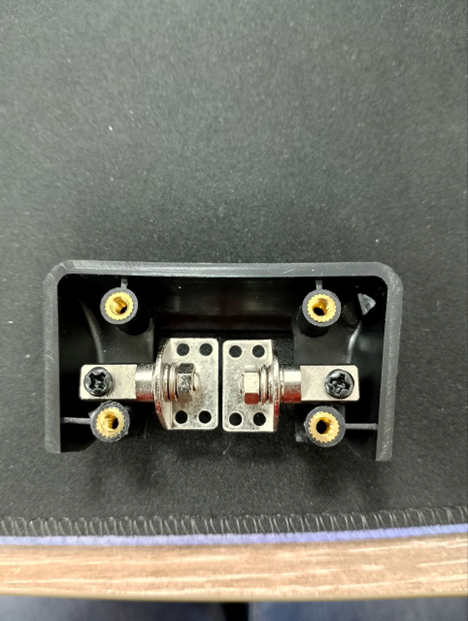

Винты для крепления кронштейна к корпусу CD700 (рис.12).
(рис.12)¶

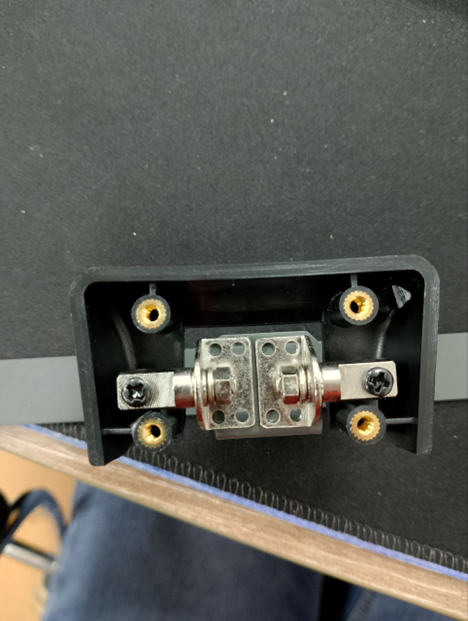

Результат (рис.13).
(рис.13)¶
10. Подключение к материнской плате¶
Протягиваем провод через просверленное отверстие в крышке.

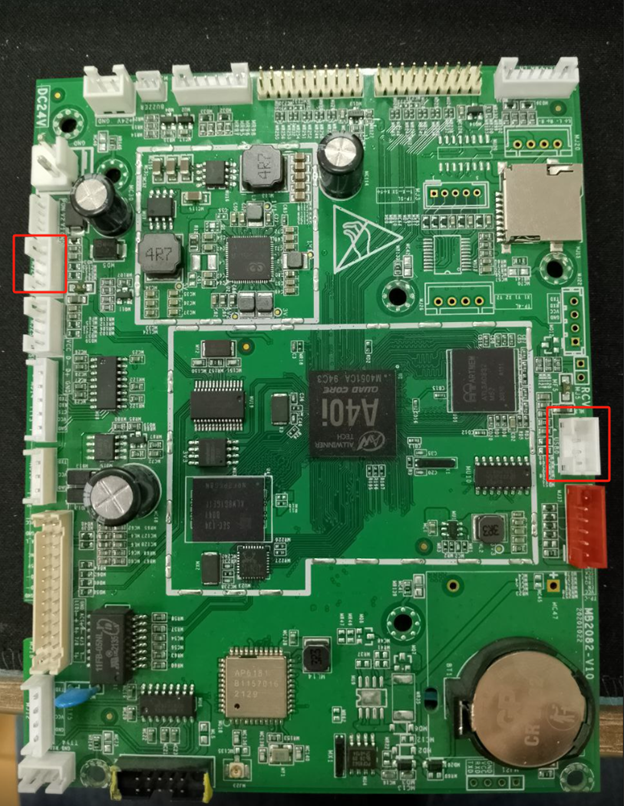

Старые платы (с чипами T3L и A40i): Имеют два разъёма для подключения, что позволяет использовать CD700 с модулем распознавания.
(рис.14)¶
Новые платы (с чипом A40i-H): Имеют только один разъём, что ограничивает подключение CD700 только к весам без функции распознавания.
(рис.15)¶

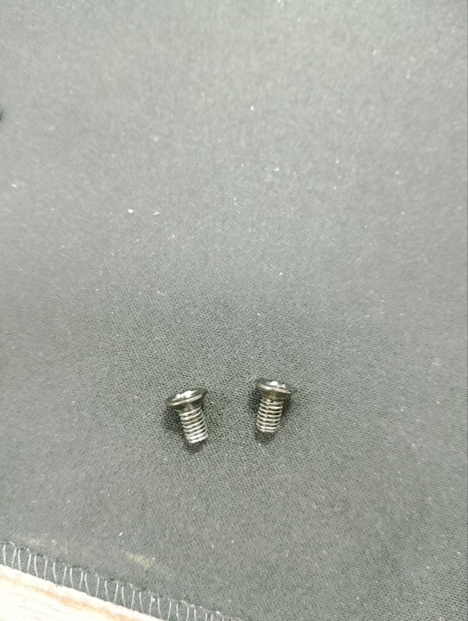

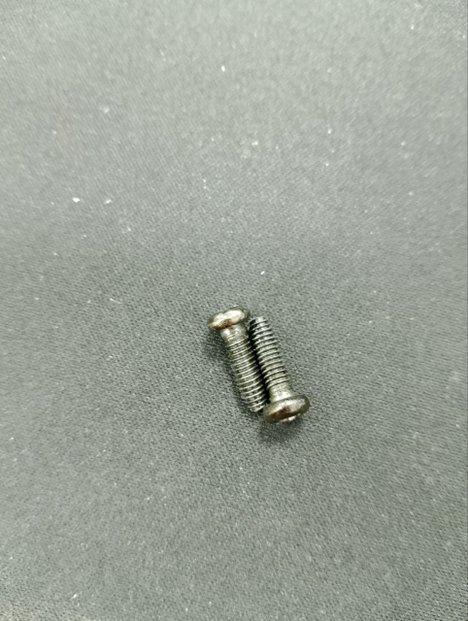

Винты для крепления из комплекта (рис.16) необходимо будет заменить на более длинный винты с головкой, совместимой с крепежными отверстиями (рис.17).
(рис.16)¶
(рис.17)¶

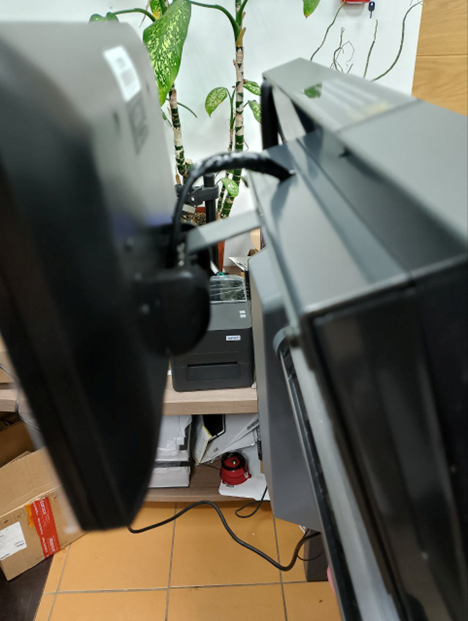

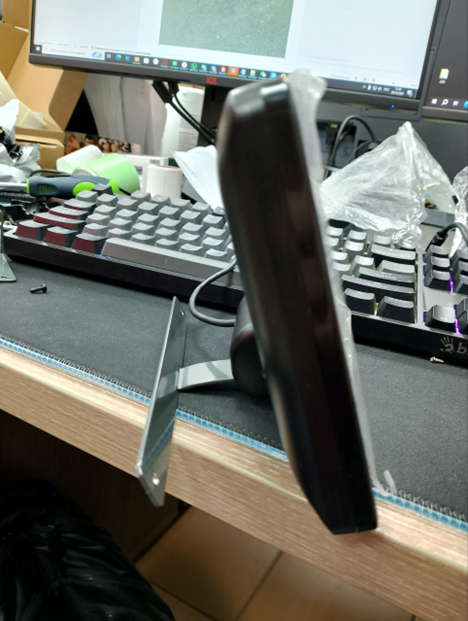

После выполнения всех шагов устройство должно выглядеть аккуратно, без видимых повреждений проводов и креплений. Проверьте, чтобы все элементы были правильно установлены и не мешали нормальной эксплуатации весов (рис.18).
(рис.18)¶
Примечание
Если Вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, пожалуйста позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на нашу почту support@mertech.ru
Б.И.В. 09.07.2025
