D-20A Promatic TFT. Меню настроек

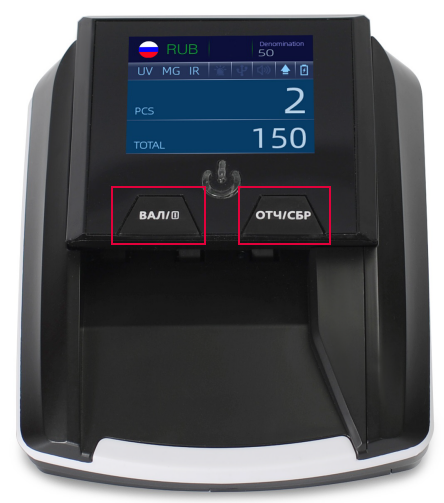

Для входа в меню настроек одновременно нажмите и удерживайте кнопки ВАЛ и ОТЧ/СБР до появления сервисного меню (примерно 3 секунды).

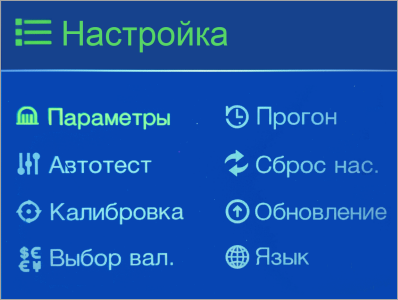

После звукового сигнала на экране отобразится сервисное меню:
Управление настройками в меню
Клавиша ВАЛ — переход назад / уменьшение значения.
Клавиша ОТЧ/СБР — переход вперёд / увеличение значения.
Одновременное нажатие двух клавиш с удержанием — подтверждение выбора.
Одновременное кратковременное нажатие двух клавиш без удержания — выход из сервисного меню на главный экран.
Внимание
Для изменения параметров необходимо понимание их функций. Некорректные настройки могут привести к сбоям в работе детектора или его неисправности.
Параметры
В разделе Параметры можно просматривать и изменять настройки датчиков, системные параметры.
Изменить текущие значения:
Удерживайте ОТЧ/СБР для увеличения.
Удерживайте ВАЛ для уменьшения.
Применить настройки — длительное нажатие обеих кнопок ВАЛ и ОТЧ/СБР.
Для возврата без сохранения кратковременно нажмите обе кнопки.

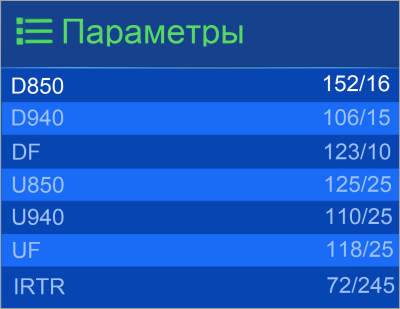

Список параметров:
Параметр |
Значение (по умолчанию) |
Примечание |
|---|---|---|
D850 |
152/16 |
Инфракрасный датчик |
D940 |
106/15 |
Инфракрасный датчик |
DF |
123/10 |
Флуоресцентный датчик |
U850 |
125/25 |
Ультрафиолетовый датчик |
U940 |
110/25 |
Ультрафиолетовый датчик |
UF |
118/25 |
УФ-детектор |
IRTR |
72/245 |
Датчик правого ИК-канала |
IRTL |
81/244 |
Датчик левого ИК-канала |
LEN |
156/0 |
Длина банкноты |
IRTM |
0/245 |
Средний ИК-датчик (автоустановка) |
UV |
0/245 |
УФ-сигнал (автоустановка) |
FEED1 |
64/238 |
Датчик подачи (автоустановка) |
FEED2 |
62/0 |
Датчик подачи (автоустановка) |
IRT_LIMIT |
220/0 |
Порог срабатывания ИК |
IR Vol |
60/0 |
Напряжение ИК-диодов |
IRE Vol |
110/0 |
Напряжение эмиттеров |
Motor Speed |
120/0 |
Скорость двигателя |
Default Currency |
4/0 |
Валюта по умолчанию |
Standby Time |
30/0 |
Время до перехода в спящий режим (мин) |
Paper Length |
141/0 |
Длина бумаги (мм) |
Usart Enable |
0/0 |
Интерфейс USART (не используется) |
Language |
2/0 |
Язык интерфейса |
DispType |
0/0 |
Тип диспенсера (не используется) |
Подробнее про расположение датчиков детектора — в статье Расположение датчиков D20 Promatic LED/TFT. Ошибки самотестирования.
Примечание
Параметры IRTM, UV, FEED1, FEED2 устанавливаются автоматически в процессе калибровки и не подлежат ручному изменению.
Совет

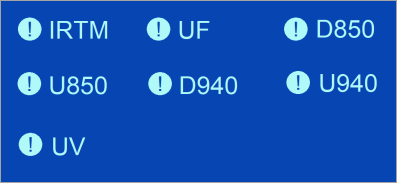

При запуске система проводит самодиагностику. Если датчики настроены неверно, на экране появятся предупреждения:
Обратитесь в сервисный центр для проведения диагностики, чтобы разобраться в причинах и настроить датчики детектора.
Прогон

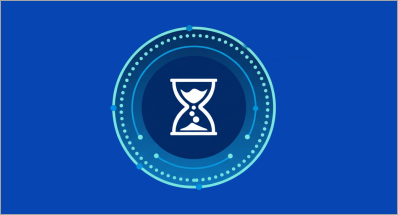

Выберите Прогон для тестирования работы транспортного механизма и роликов. После запуска теста завершить его можно только перезагрузкой детектора.
Автотест

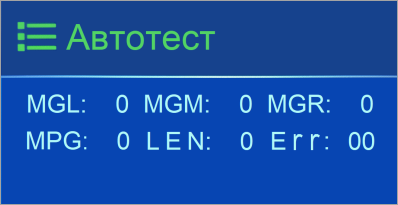

Режим позволяет наблюдать текущие показания датчиков при проверке банкнот.
Сброс настроек
Сброс всех параметров к заводским значениям.

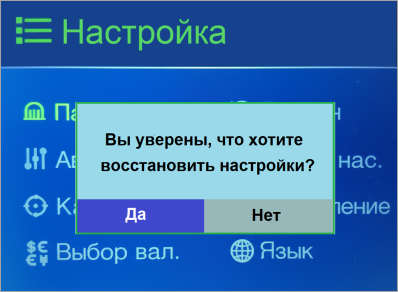

Нажмите ВАЛ для подтверждения сброса.
Нажмите ОТЧ/СБР для отмены.
После сброса на заводские настройки детектор автоматически перезагрузится.
Калибровка

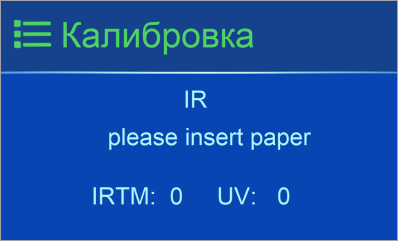

При выборе этого режима отображаются текущие показания датчиков IR и UV:
Подробная инструкция по калибровке — в статье D-20A Promatic TFT. Калибровка.
Обновление

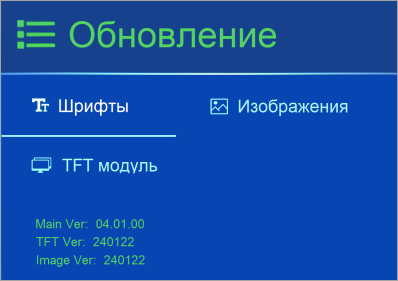

В настройках отображается 3 типа обновления: шрифты, изображения и TFT модуль.
Также указаны версии прошивок:
Main Ver — версия основной прошивки (firmware) устройства. Включает программное обеспечение, отвечающее за ключевые функции детектора: алгоритмы проверки подлинности банкнот, управление датчиками, взаимодействие с интерфейсами, обработку сигналов и другие системные операции. При обновлении основной прошивки также устанавливаются шрифты, используемые в интерфейсе. Для обновления основной прошивки используется файл CWY02T.bin или CWY02RGBT.bin в зависимости от версии материнской платы.
TFT Ver — версия прошивки TFT модуля. Отвечает за корректную работу экрана: инициализацию, управление подсветкой, цветопередачу, обновление кадров.
Image Ver — версия прошивки изображений. Включает иконки, фоновые изображения, логотипы, элементы интерфейса. Обновление данной прошивки меняет внешний вид интерфейса.
Как обновить основную прошивку — в статье D-20A Promatic LED/TFT. Обновление прошивки.
Для специалистов сервисных центров. Обновление изображений, TFT модуля
Отдельное обновление шрифтов в настоящее время не используется.
Обновление изображений или TFT модуля:
Запросите нужные файлы у технической подержки — напишите на support@mertech.ru.
Для обновления TFT-модуля используйте файл tft_updata.bin, для обновления изображений - файл tftPic_updata.bin. Скопируйте нужный файл в корневой каталог USB-накопителя.
Подключите его в USB порт детектора.
В детекторе перейдите к разделу Обновление. С помощью клавиши ОТЧ/СБР выберите нужный пункт — Изображения или TFT модуль.
Подтвердите выбор одновременным нажатием с удержанием кнопок ВАЛ и ОТЧ/СБР.

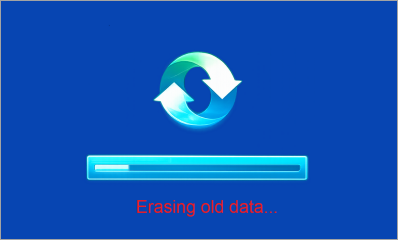

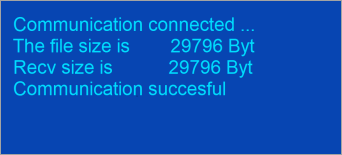

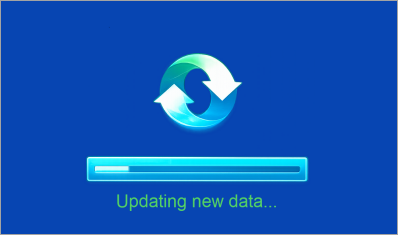

Начнется обновление и на дисплее появится информация о состоянии процесса прошивки.
Обновление TFT модуля:
Обновление изображений:
Обновление занимает 5 - 10 мин.
Важно
Прерывание процесса может привести к необратимой поломке устройства.
После завершения обновления детектор автоматически перейдёт в рабочий режим.
Выбор валюты
Настроить выбор валюты может только специалист сервисного центра.
Для специалистов сервисных центров. Выбор валюты
Загрузка конфигураций валют с помощью USB-накопителя:
Для загрузки валюты:
Подготовьте USB-накопитель: не более 8 Гб, с файловой системой FAT32.
Запросите у специалистов тех.поддержки MERTECH файл CURCONF.txt с описанием валют — напишите на почту support@mertech.ru.
Поместите файл CURCONF.txt в корень USB-накопителя.

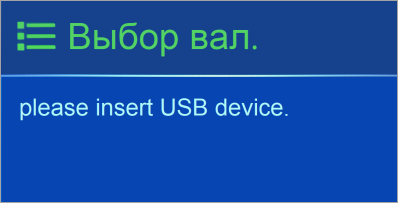

Подключите накопитель в USB-порт детектора. Произойдет загрузка валют.
После загрузки валют детектор автоматически перейдет в рабочий режим.
Язык

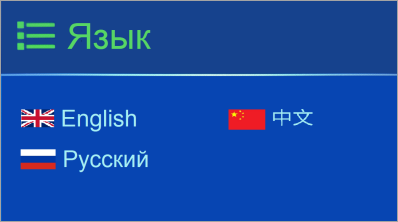

Выбор языка интерфейса детектора:
Примечание
Если вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на почту support@mertech.ru
Е.А.В. 06.02.2026
