D-20A Promatic LED. Меню настроек

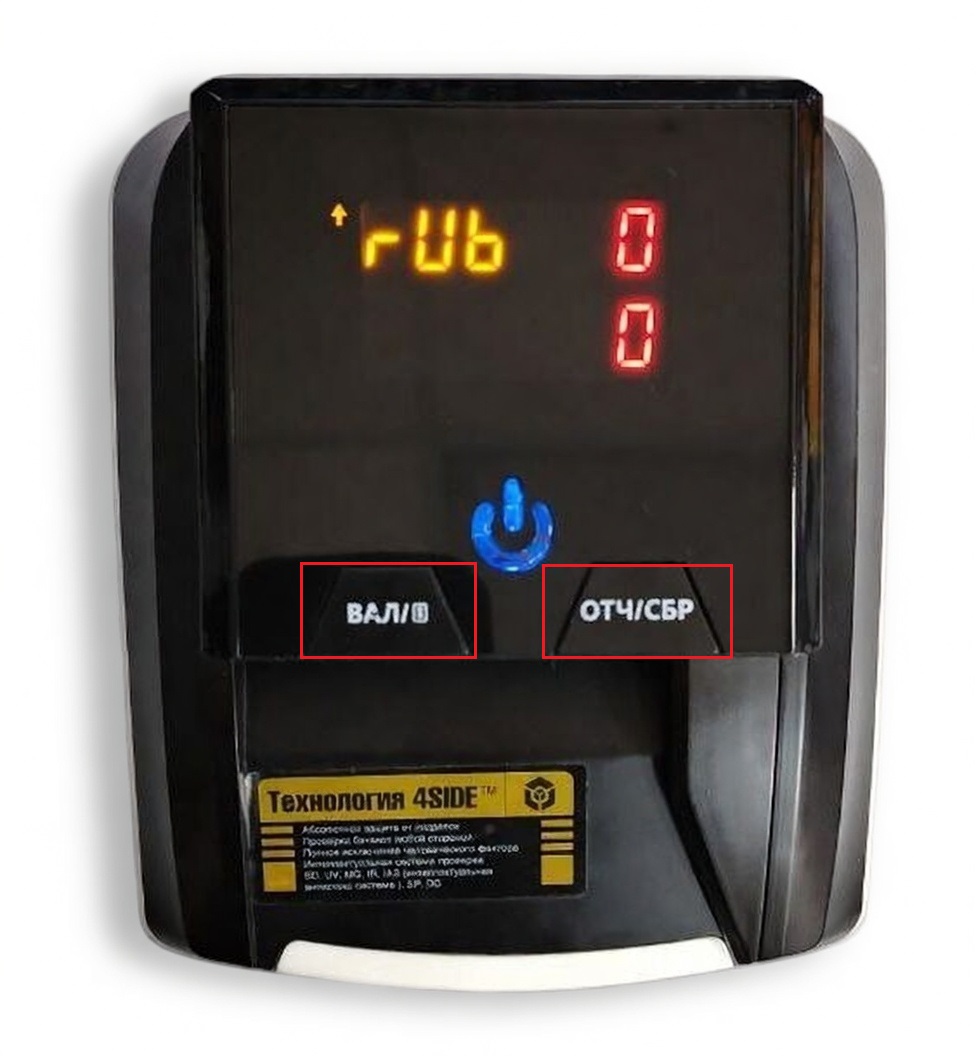

Для входа в меню настроек одновременно нажмите и удерживайте кнопки ВАЛ и ОТЧ/СБР до появления на экране надписи d-1. (примерно 3 секунды).

../_images/led_menu_01.jpg

Управление настройками в меню

  • Клавиша ВАЛ — переход назад / уменьшение значения.

  • Клавиша ОТЧ/СБР — переход вперёд / увеличение значения.

  • Одновременное нажатие двух клавиш с удержанием — подтверждение выбора.

  • Одновременное кратковременное нажатие двух клавиш без удержания — выход из сервисного меню на главный экран.

Внимание

Для изменения параметров необходимо понимание их функций. Некорректные настройки могут привести к сбоям в работе детектора или его неисправности.

d-1 (Параметры)

В разделе «Параметры» можно просматривать и изменять настройки датчиков и системные параметры. Изменение текущих значений:

  • Удерживайте ОТЧ/СБР для увеличения.

  • Удерживайте ВАЛ для уменьшения.

  • Применить настройки — длительное нажатие обеих кнопок ВАЛ и ОТЧ/СБР.

  • Для возврата без сохранения - кратковременно нажмите обе кнопки.

Список параметров:

Параметр

Название

Значение (по умолчанию)

Примечание

P01

D850

151/32

Инфракрасный датчик

P02

D940

106/8

Инфракрасный датчик

P03

DF

127/12

Флуоресцентный датчик

P04

U850

107/2

Ультрафиолетовый датчик

P05

U940

104/4

Ультрафиолетовый датчик

P06

UF

121/14

УФ-детектор

P07

IRTR

87/245

Датчик правого ИК-канала

P08

IRTL

92/244

Датчик левого ИК-канала

P09

LEN

156/0

Длина банкноты

P10

IRTM

0/244

Средний ИК-датчик (автоустановка)

P11

UV

0/235

УФ-сигнал (автоустановка)

P12

FEED1

64/238

Датчик подачи (автоустановка)

P13

FEED2

62/0

Датчик подачи (автоустановка)

P14

IRT_LIMIT

220/0

Порог срабатывания ИК

P15

IR Vol

60/0

Напряжение ИК-диодов

P16

IRE Vol

110/0

Напряжение эмиттеров

P17

Motor Speed

120/0

Скорость двигателя

P18

Default Currency

0/0

Валюта по умолчанию

P19

Standby Time

30/0

Время до перехода в спящий режим (мин)

P20

Usart Enable

0/0

Интерфейс USART (не используется)

P21

Paper Length

141/0

Длина бумаги (мм)

P22

Language

0/0

Язык интерфейса

P23

DispType

0/0

Тип диспенсера (не используется)

P24

UF detection

0/0

УФ-детекция

Подробнее про расположение датчиков детектора — в статье Расположение датчиков D20 Promatic LED/TFT. Ошибки самотестирования.

Примечание

  • P1-P16, P24 выставляются автоматически и изменить их нельзя.

Помимо настроек датчиков, доступно 7 изменяемых параметров:

Параметр

Описание

P17 — Motor Speed

Изменение скорости мотора.

P18 — Default Currency

Валюта по умолчанию, устанавливаемая при включении.

P19 — Standby Time

Время работы детектора в режиме ожидания.

P20 — UsartEnable

Доступность для использования (не применяется в данной модели).

P21 — Paper Length

Длина бумаги по умолчанию.

P22 — Language

Изменение языка интерфейса.

P23 — DispType

Тип диспенсера (не применяется в данной модели).

d - 2 (Автотест)

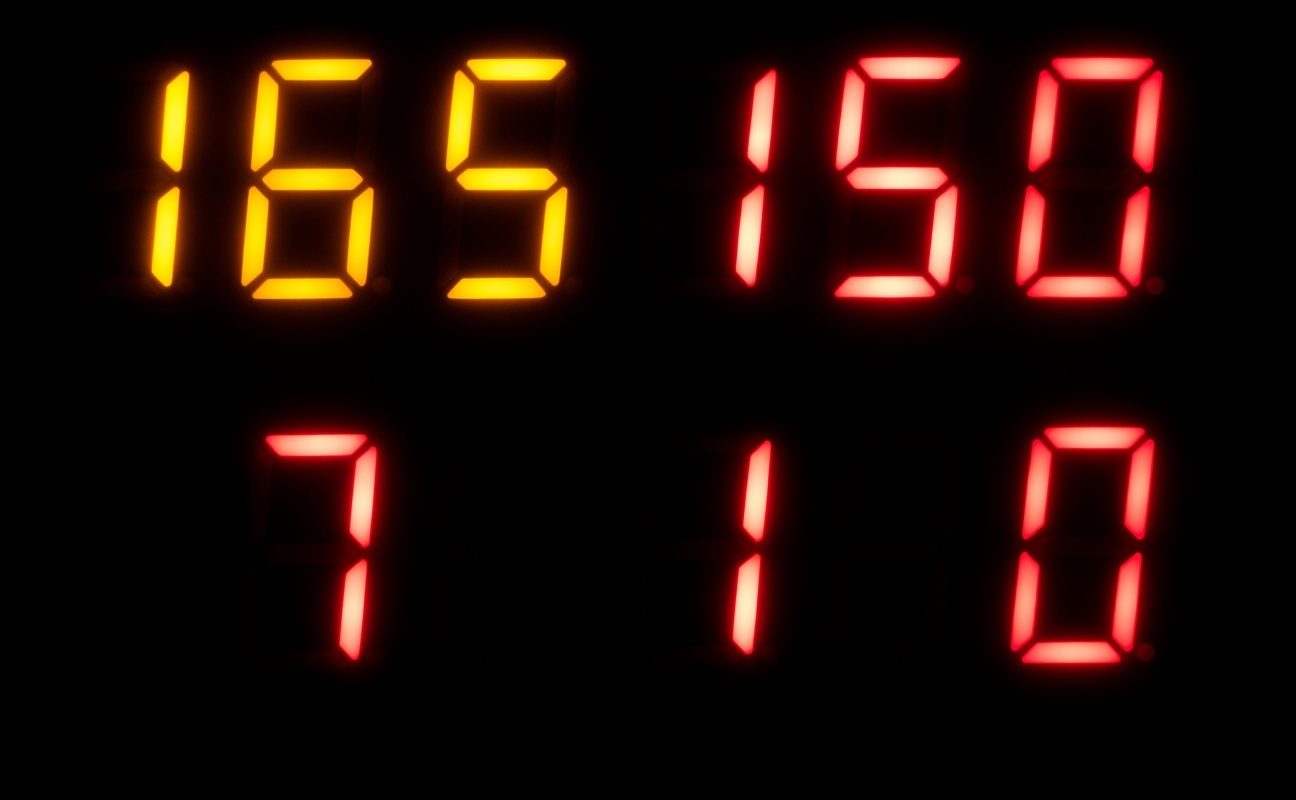

Этот режим предназначен для просмотра показаний датчиков при проверке банкнот. Вставьте купюру - на экране отобразятся текущие показания датчиков.

../_images/led_menu_02.jpg
Для специалистов сервисных центров

В разделе d-2 производится сбор данных о банкнотах и запись их на USB-накопитель. Для сбора данных подготовьте USB-накопитель — объем не более 32 ГБ, файловую систему FAT32.

  1. Вставьте USB-накопитель в детектор, затем включите его.

  2. Выберите пункт d-2 и войдите в него.

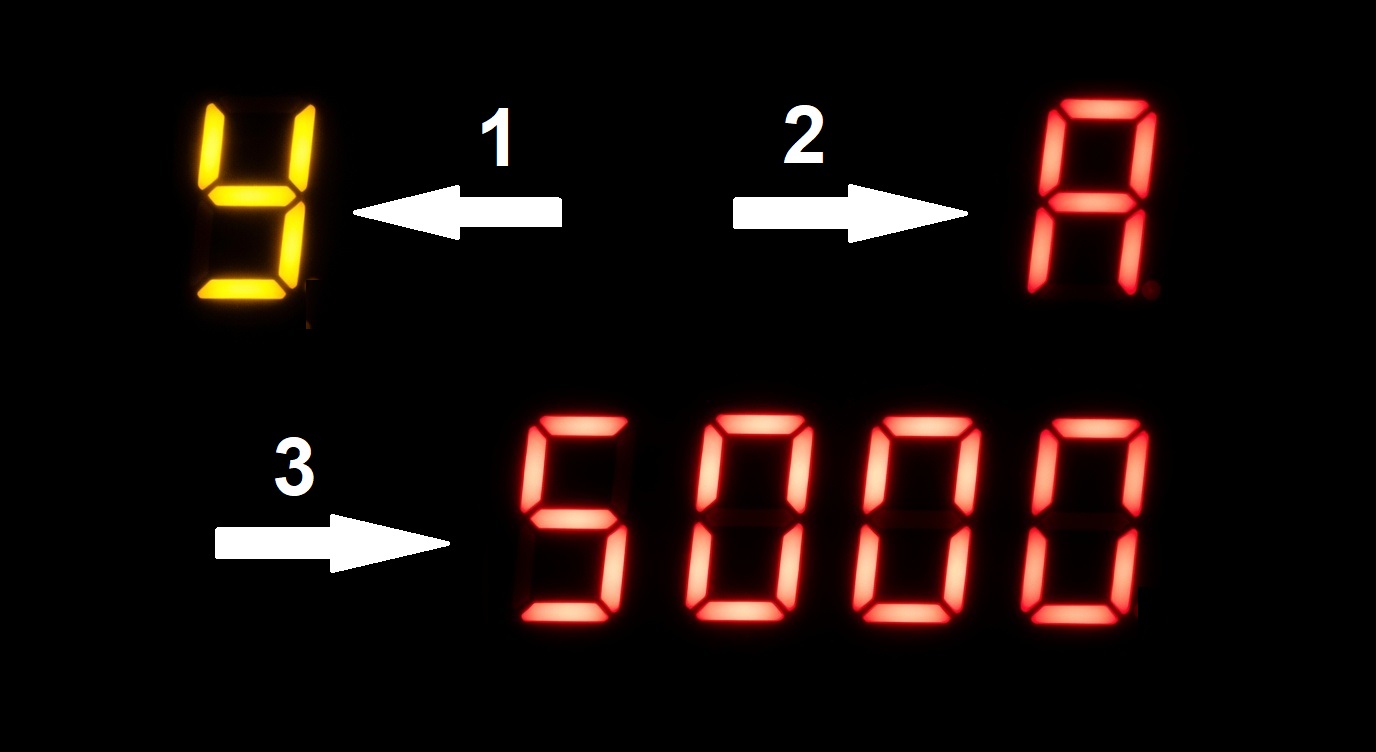

  3. На экране есть три информационных поля, на которые указывают соответствующие стрелки:

    ../_images/led_menu_03.jpg

  • Поле №1. Режимы работы: У (сканирование), УУ (передача данных), УУУ (сохранение данных).

  • Поле №2. Сторона банкноты: A, B, C, D. Эти значения указывают, какой стороной необходимо помещать банкноту в детектор для сбора данных.

../_images/led_menu_05.jpg
../_images/led_menu_04.jpg

  • Поле №3. Номинал банкноты в российских рублях (от 5 до 5000). По умолчанию установлен номинал 5000 руб.

  • Для изменения номинала нажмите клавишу ОТЧ/СБР.

  • Для изменения стороны банкноты - клавишу ВАЛ.

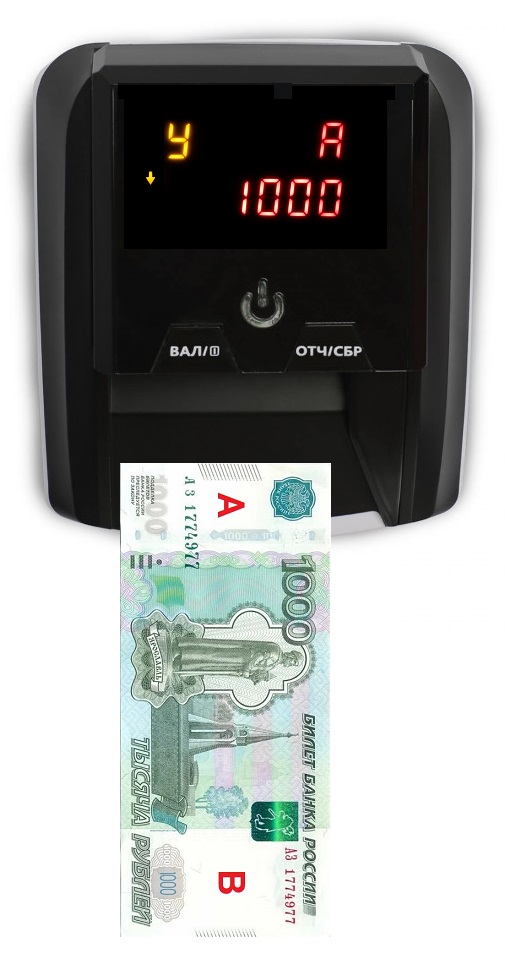

  1. Вставьте банкноту нужной стороной в детектор и выполните прогон.

../_images/led_menu_06.jpg

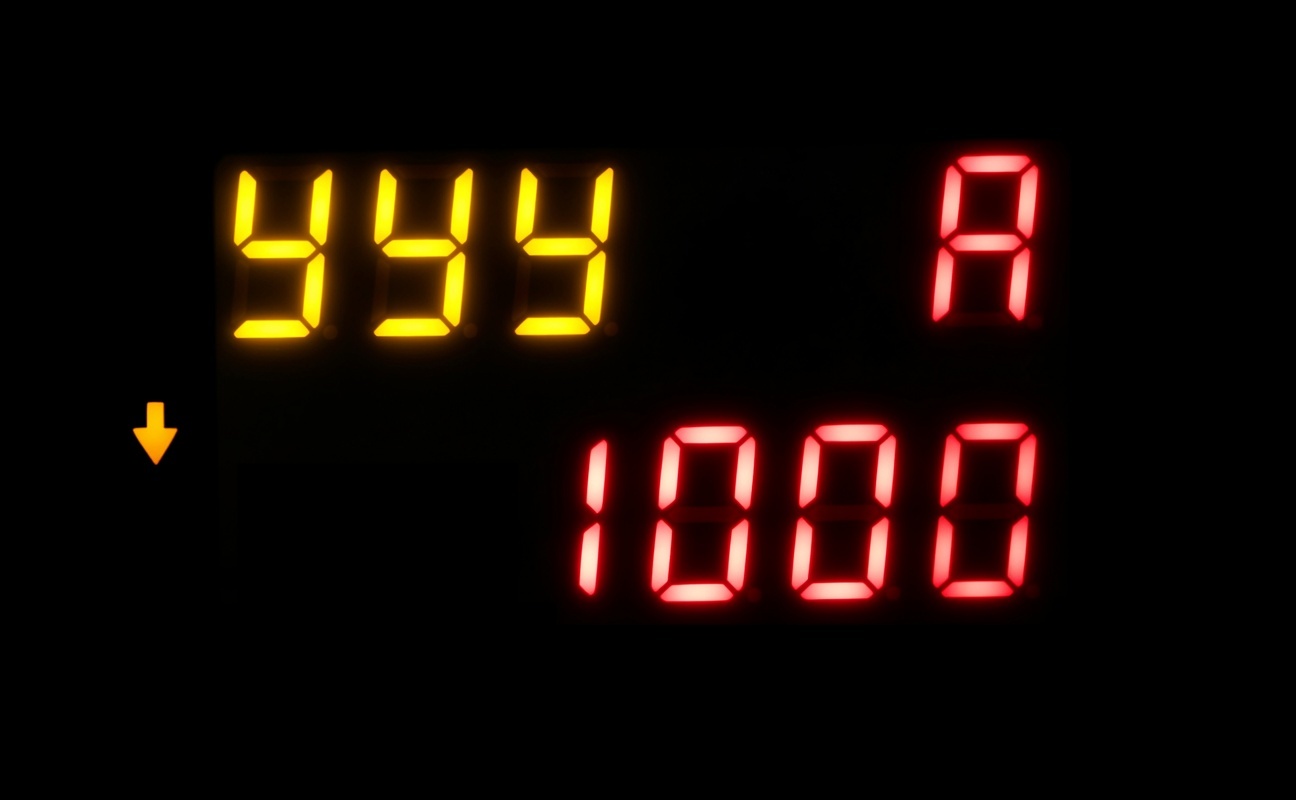

  1. После прогона сохраните информацию с датчиков на USB-накопитель. Для этого нажмите и удерживайте клавишу «ОТЧ/СБР» до тех пор, пока на дисплее не отобразится «УУУ» (сопровождается звуковым сигналом). После этого отпустите клавишу и дождитесь, пока на дисплее снова не отобразится «У».

../_images/led_menu_07.jpg

Прогон банкноты с сохранением данных необходимо выполнить для всех четырех сторон: A, B, C, D.

  1. Отключите USB-накопитель и подключите его к компьютеру. На накопителе должно быть четыре файла с расширением CSV.

  • Первые три символа имени файла обозначают валюту.

  • Далее через дефис указан номинал банкноты.

  • Затем еще через дефис указывается сторона банкноты.

../_images/led_menu_08.jpg

d-3 (Калибровка)

Подробная инструкция по калибровке - в статье D-20A Promatic LED. Калибровка.

d–4 (Сброс до заводских настроек)

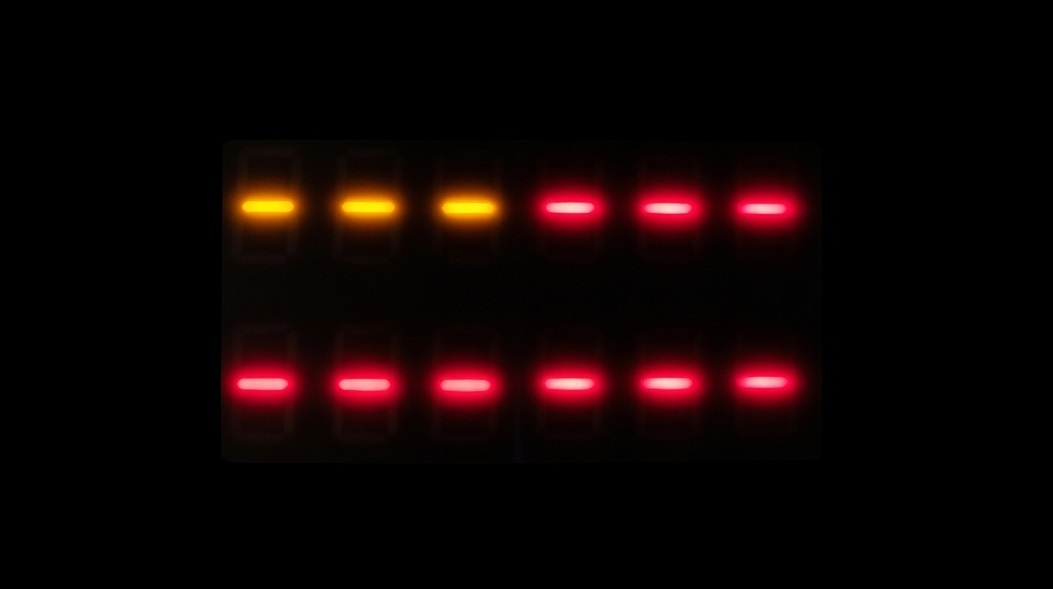

После выбора этого пункта будет выполнен сброс детектора на заводские настройки. После сброса на экране появится изображение:

../_images/led_menu_09.jpg

Для выхода из режима после сброса кратковременно нажмите кнопки ВАЛ и ОТЧ/СБР без удержания.

d – 5 (Прогон)

Режим отвечает за проверку роликов детектора на правильность работы. Прогон купюры выполняется попеременно в двух направлениях.

Чтобы завершить проверку в режиме «Прогон», отключите питание детектора.

d – 6 (Проверка экрана)

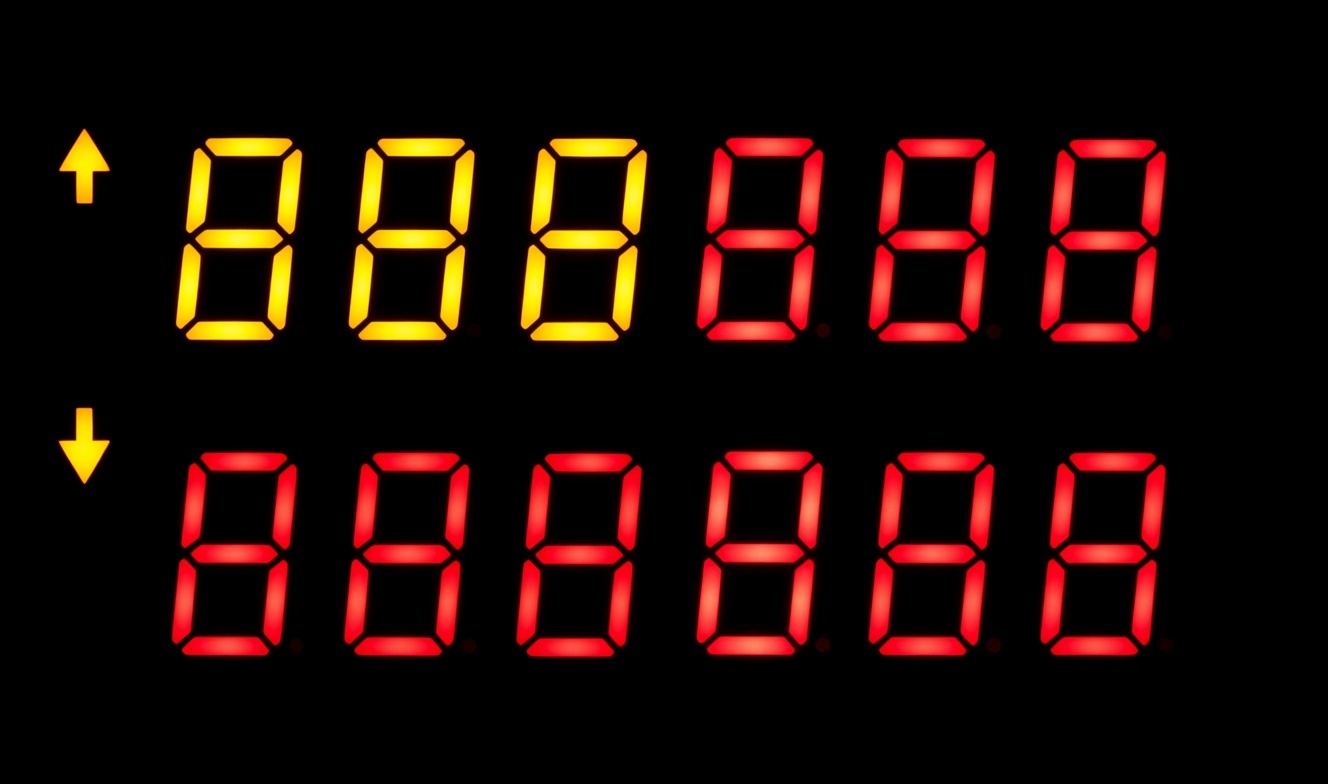

При выборе этого пункта загорятся все элементы LED-дисплея для проверки их работоспособности.

../_images/led_menu_10.jpg

d – 7 (Параметры валют)

В пункте можно просмотреть параметры валют.

Примечание

Если вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на почту support@mertech.ru
