D-20A Promatic LED калибровка¶
Примечание
Для калибровки детектора потребуется два шаблона.
Шаблон большего размера: длина 141 мм, ширина 58 мм, плотность бумаги 80 г/м².
Шаблон меньшего размера: длина 99 мм, ширина 66 мм, плотность бумаги 120 г/м².

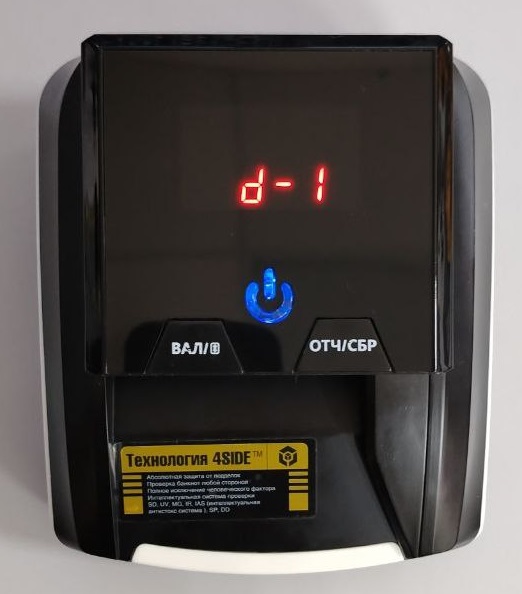

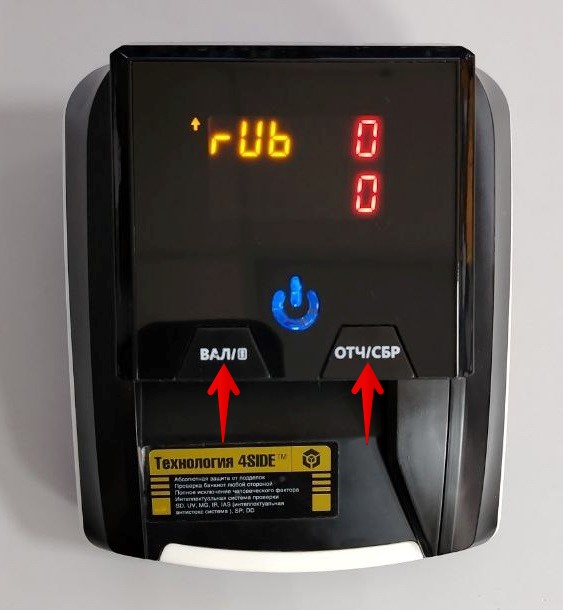

1. Для входа в меню калибровки одновременно нажмите и удерживаете клавиши ВАЛ и ОТЧ/СБР (рис. 1). На экране отобразится «d-1» (рис. 2)
(Рис. 1)¶
(Рис. 2)¶

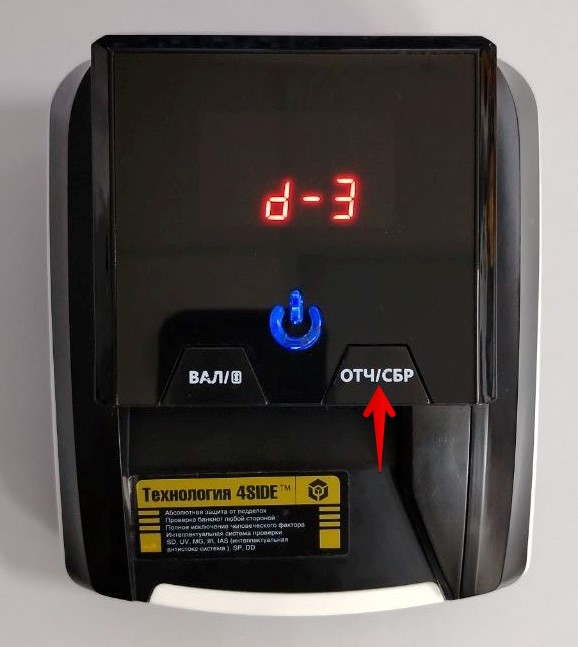

2. Дважды нажмите клавишу ОТЧ/СБР на экране отобразится «d-3» (рис. 3).
(Рис. 3)¶

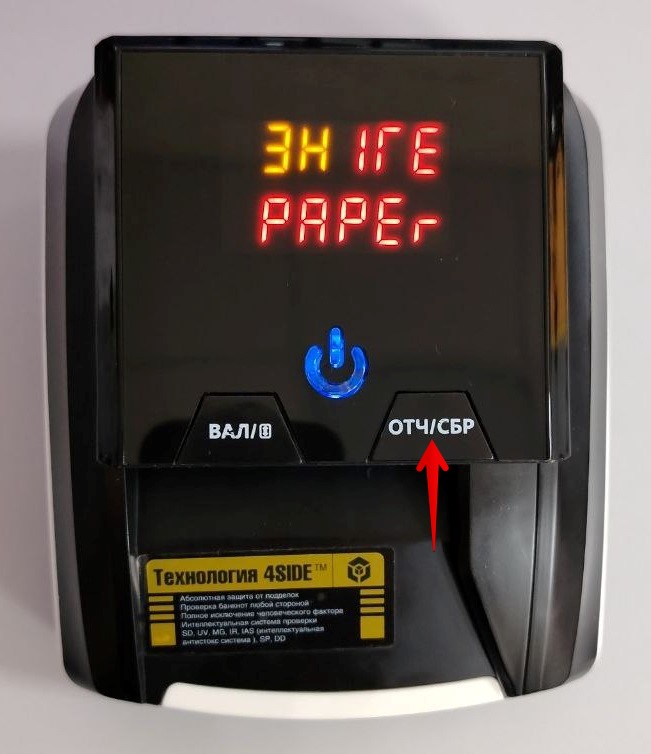

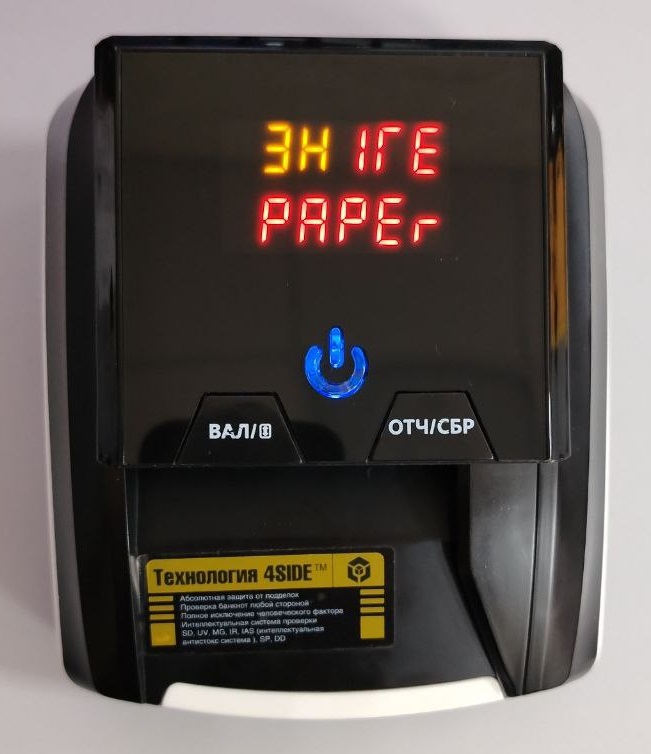

3. Для продолжения одновременно нажмите и удерживайте клавиши ВАЛ и ОТЧ/СБР. На экране появится надпись «3H IГЕ PAPEг» (рис. 4).
(Рис. 4)¶

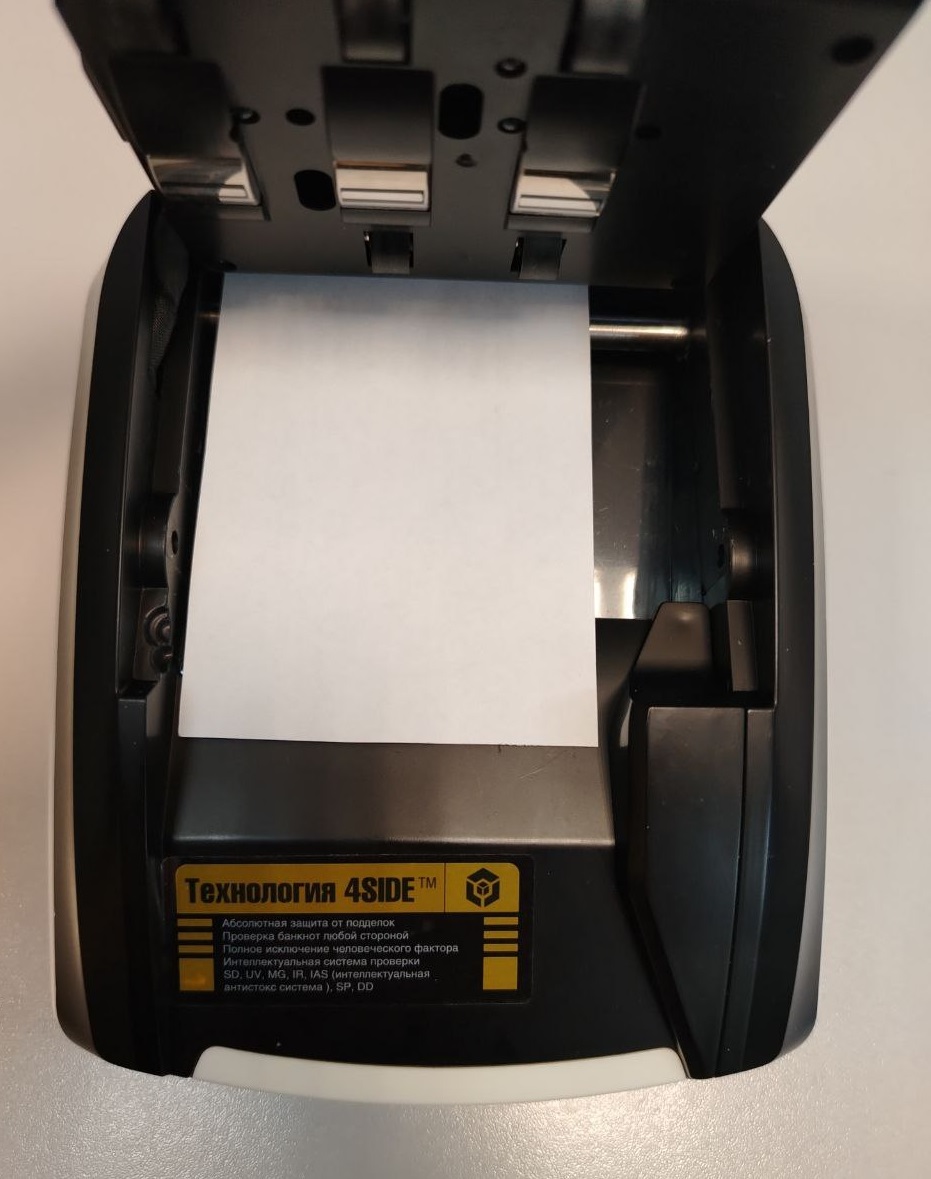

4. Поместите калибровочный шаблон меньшего размера в детектор, шаблон должен закрывать все датчики (рис. 5).
(Рис. 5)¶
5. Закройте крышку детектора. Нажмите и удерживайте клавишу ОТЧ/СБР (рис. 6).
(Рис. 6)¶

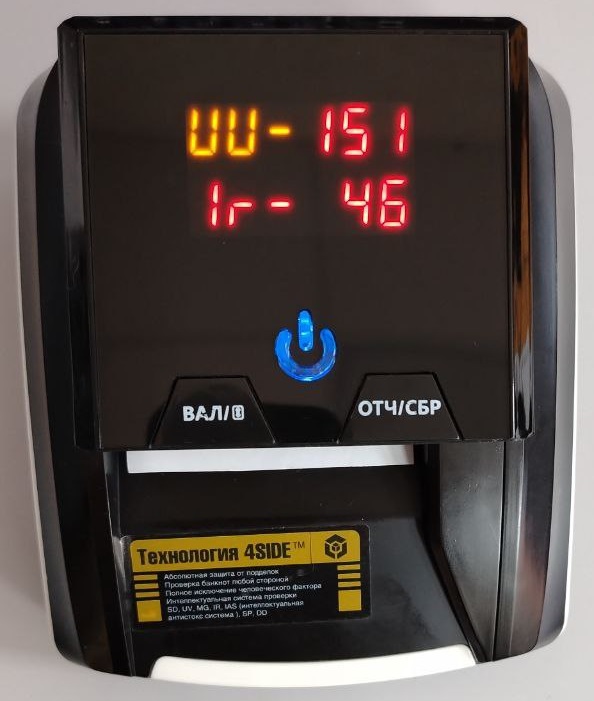

На экране появятся показания датчиков UU-2XX и Iг- хх (рис. 7).
(Рис. 7)¶
6. Извлеките калибровочный шаблон меньшего размера из детектора. Закройте крышку детектора. Нажмите клавишу ВАЛ (рис. 8).
(Рис. 8)¶

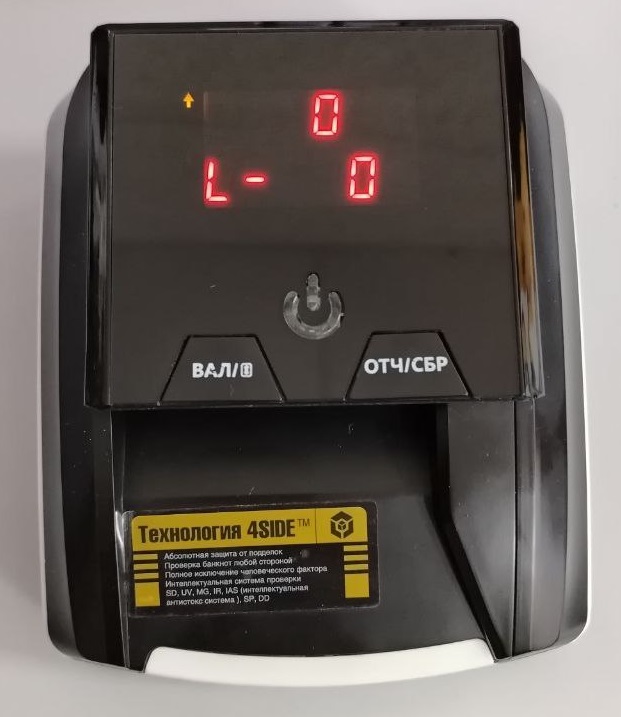

7. На дисплее отобразится «0 L- 0» или «0 L-16x» (рис. 9).
(Рис. 9)¶

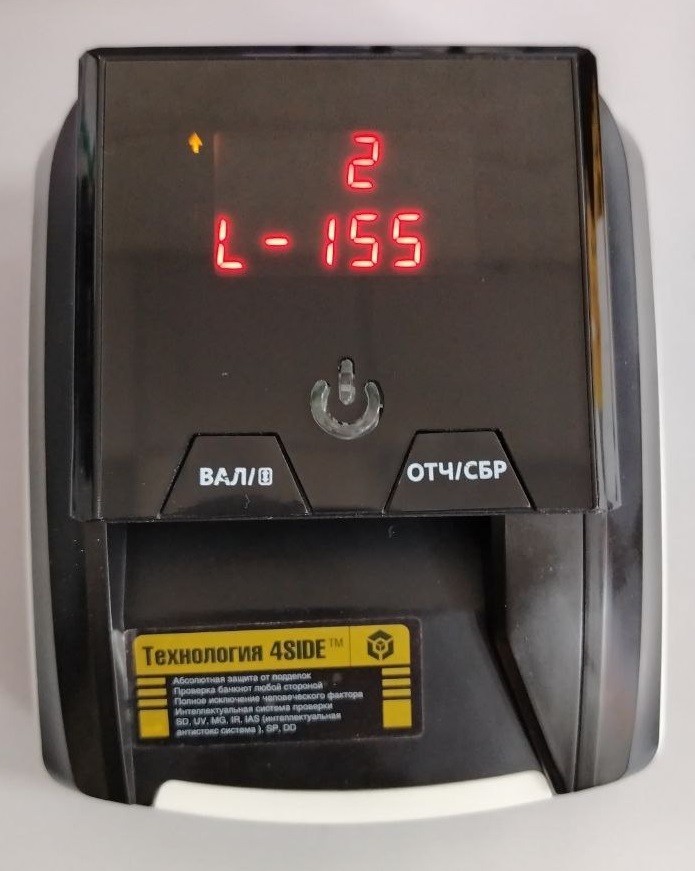

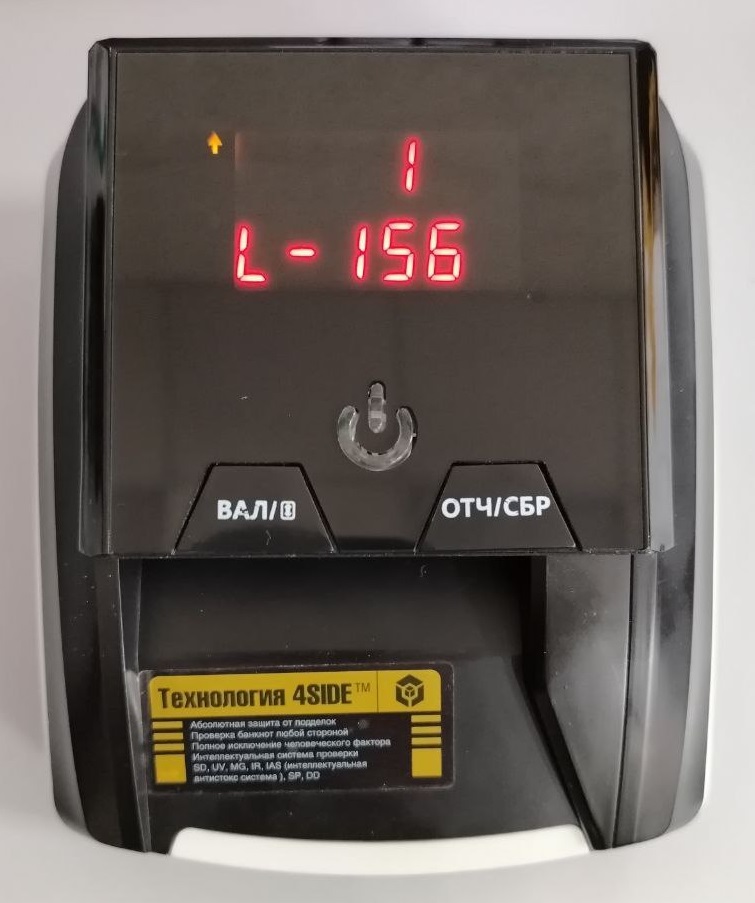

8. Пропустите через детектор шаблон большего размера 5 раз. На дисплее будут появляться показания «1 L-15x», «2 L-15x» … (рис. 10, 11).
(Рис. 10)¶
(Рис. 11)¶

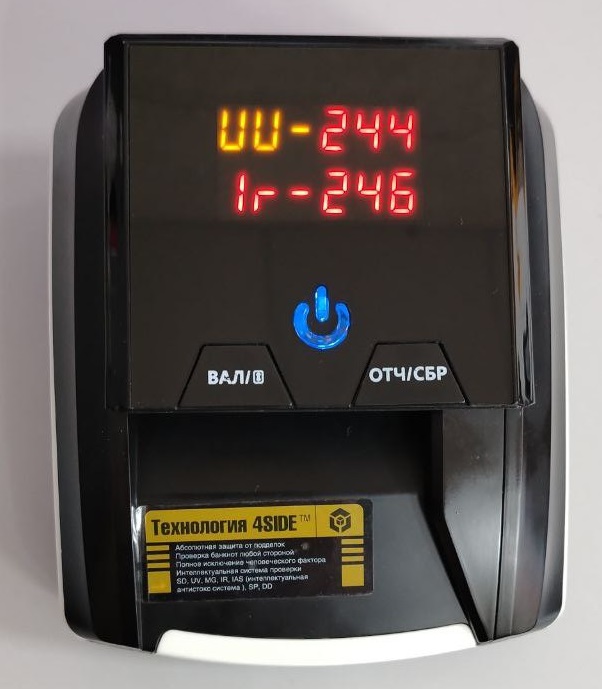

9. По завершению на дисплее появится показания датчиков UU-2XX и Iг-2хх (рис. 12).
(Рис. 12)¶

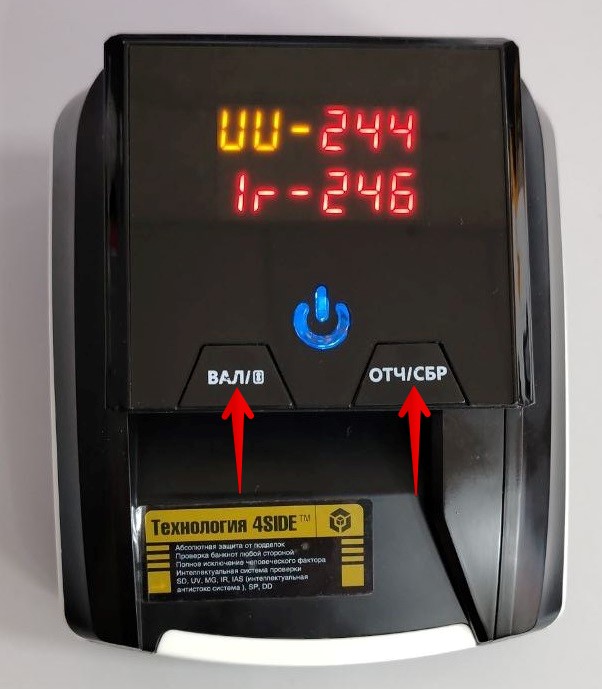

10. Для выхода в рабочий режим нажмите одновременно клавиши ВАЛ и ОТЧ/СБР (рис. 13).
(Рис. 13)¶
Примечание
