D-20A Promatic TFT калибровка¶
Примечание
Для калибровки детектора потребуется два шаблона.
Шаблон большего размера: длина 141 мм, ширина 58 мм, плотность бумаги 80 г/м².
Шаблон меньшего размера: длина 99 мм, ширина 66 мм, плотность бумаги 120 г/м².

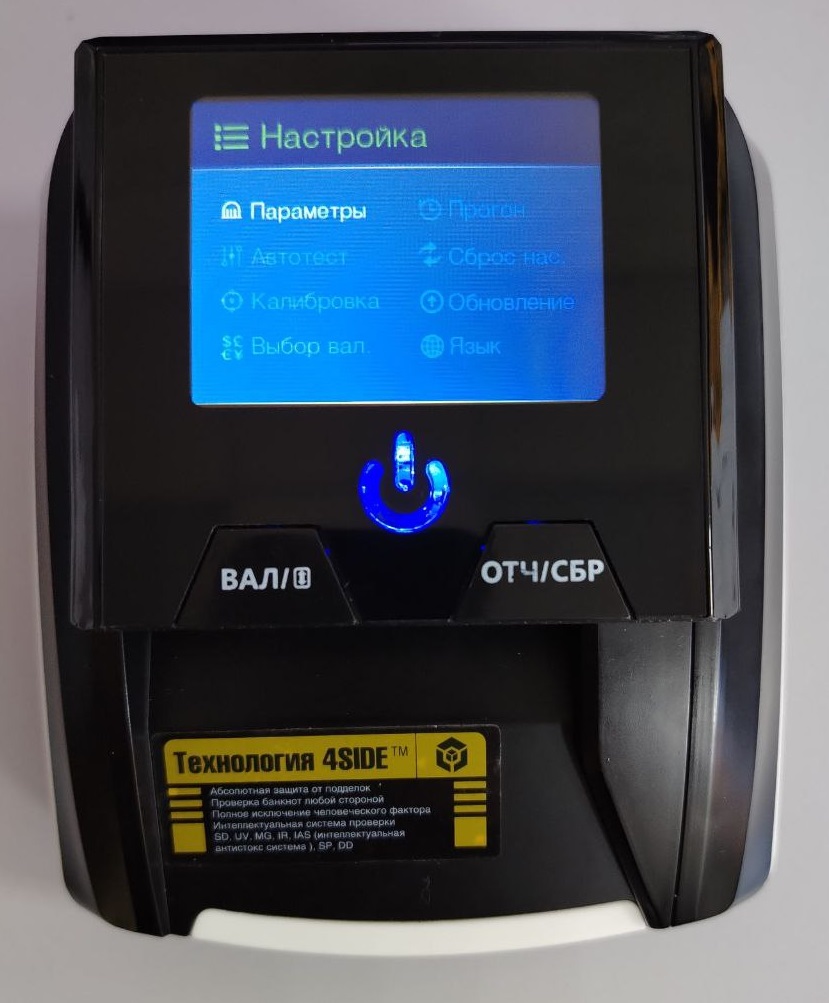

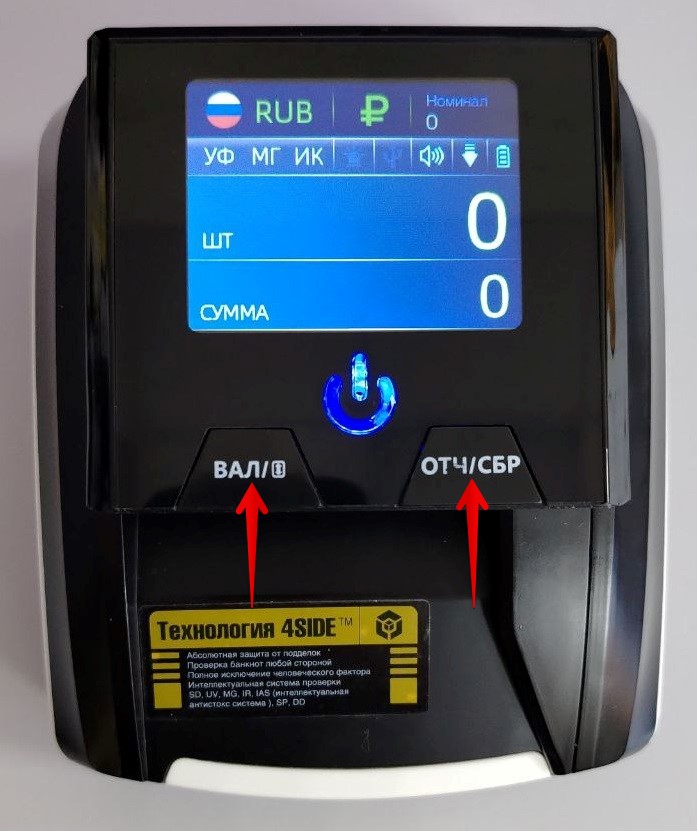

1. Для входа в меню калибровки одновременно нажмите и удерживаете клавиши ВАЛ и ОТЧ/СБР (рис. 1). На экране отобразится сервисное меню (рис. 2)
(Рис. 1)¶
(Рис. 2)¶

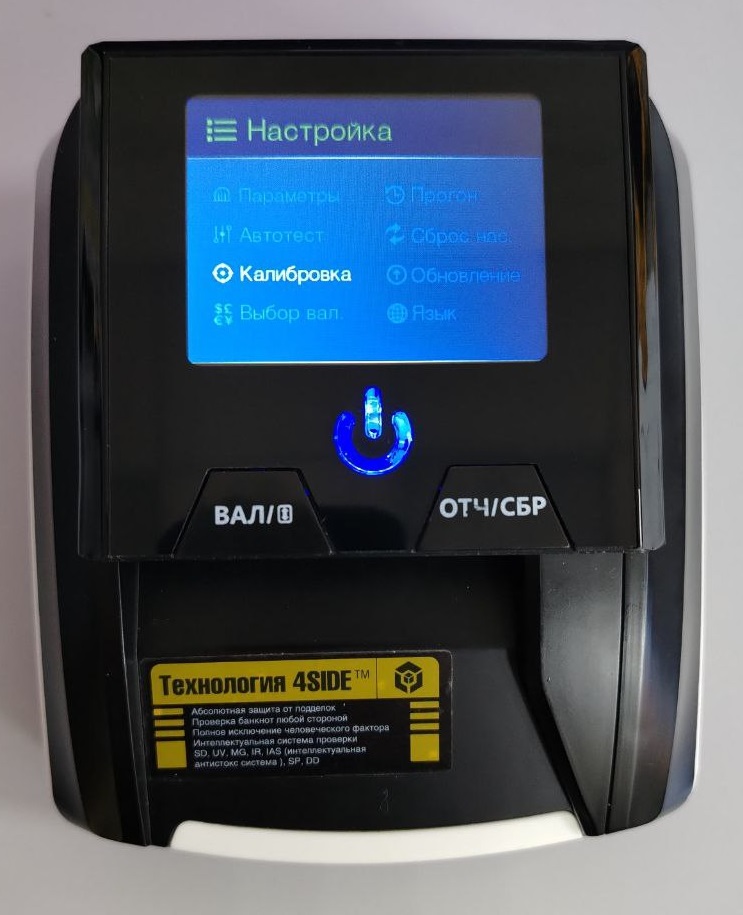

2. Нажмите клавишу ОТЧ/СБР 4 раза, на экране выберется пункт меню «Калибровка» (рис. 3).
(Рис. 3)¶

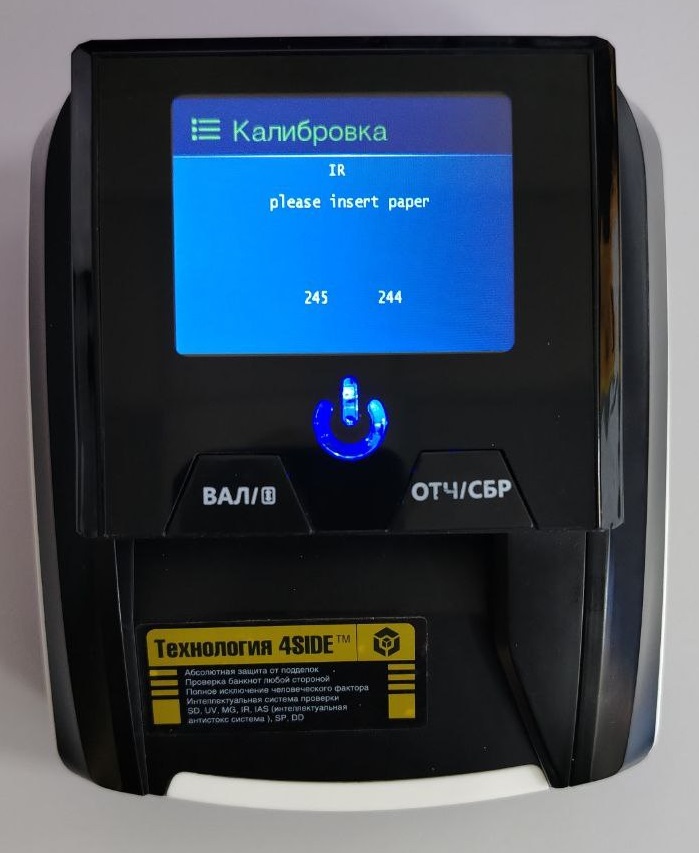

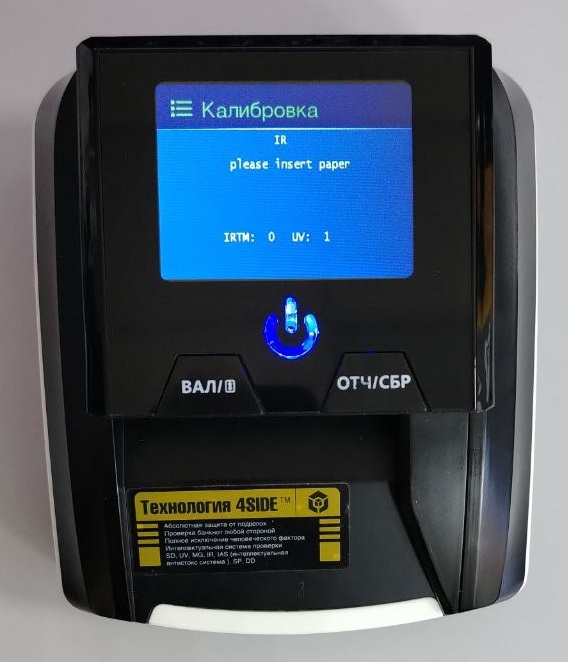

3. Для продолжения одновременно нажмите и удерживайте клавиши ВАЛ и ОТЧ/СБР (рис. 4). На экране появятся показания датчиков IR и UV (рис. 5).
(Рис. 4)¶
(Рис. 5)¶

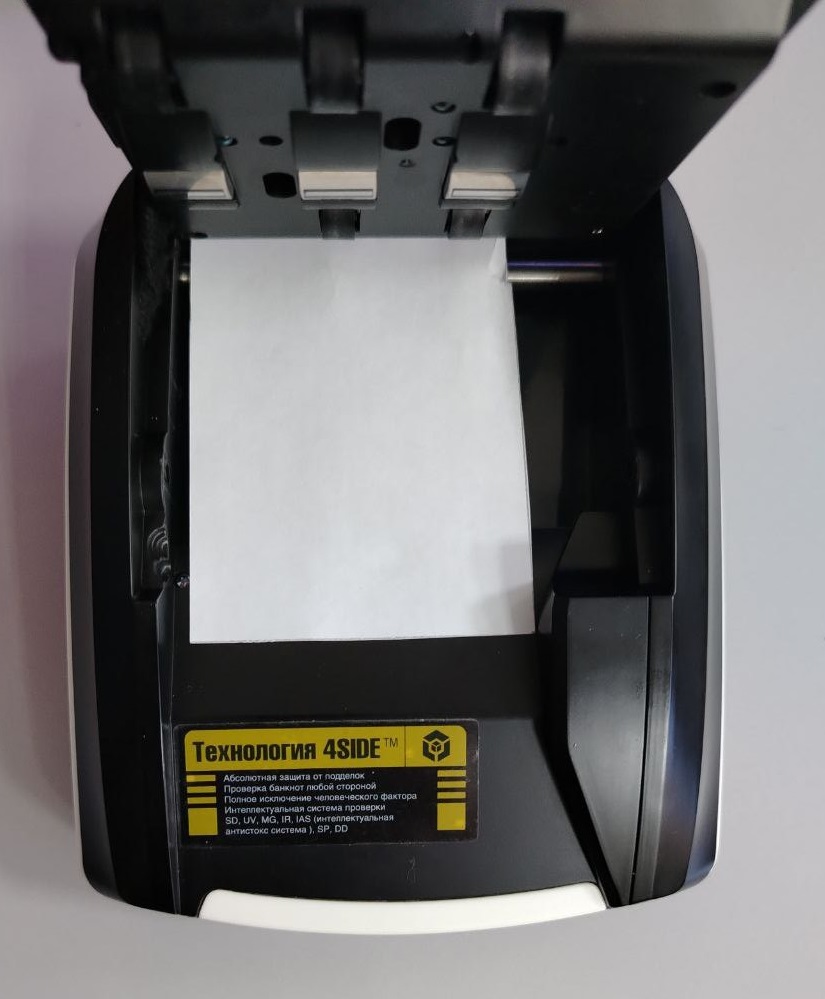

4. Поместите калибровочный шаблон меньшего размера в детектор, шаблон должен закрывать все датчики. (рис. 6)
(Рис. 6)¶

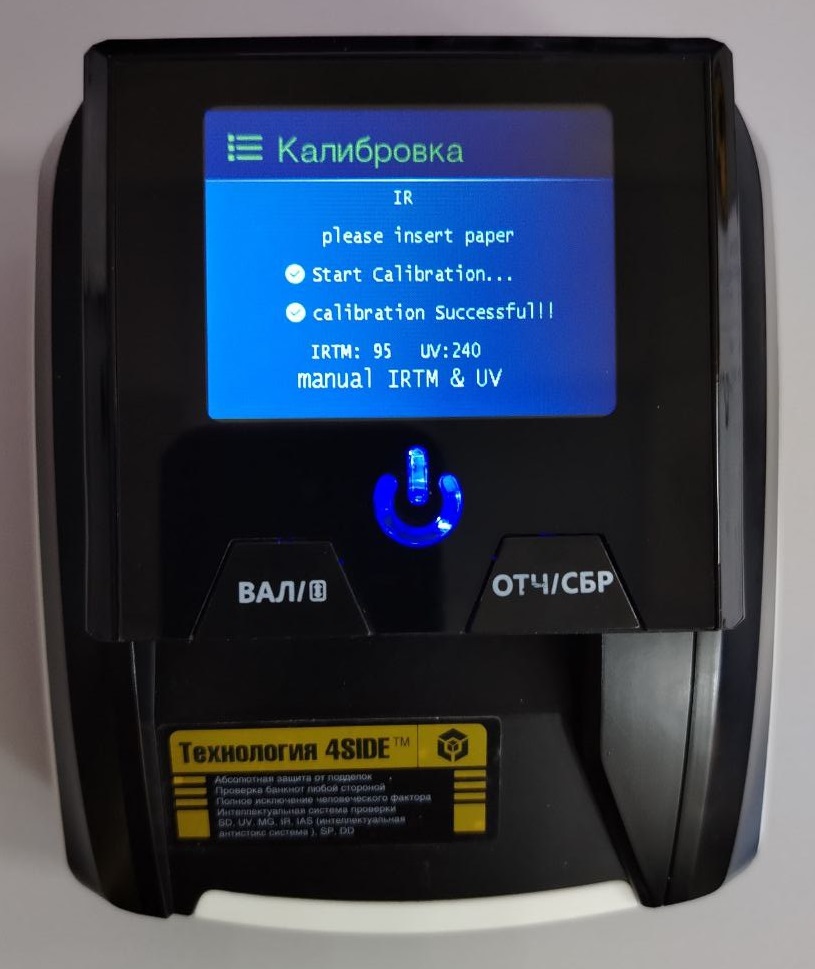

5. Закройте крышку детектора. Нажмите и удерживайте клавишу ОТЧ/СБР. На экране появятся показания датчиков IRTM-xxx и UV- xхх. Зеленый галочки на дисплее укажут на корректное завершение первого этапа калибровки (рис. 7)
(Рис. 7)¶
6. Извлеките калибровочный шаблон меньшего размера из детектора. Закройте крышку детектора. Нажмите клавишу ВАЛ (рис. 8).
(Рис. 8)¶

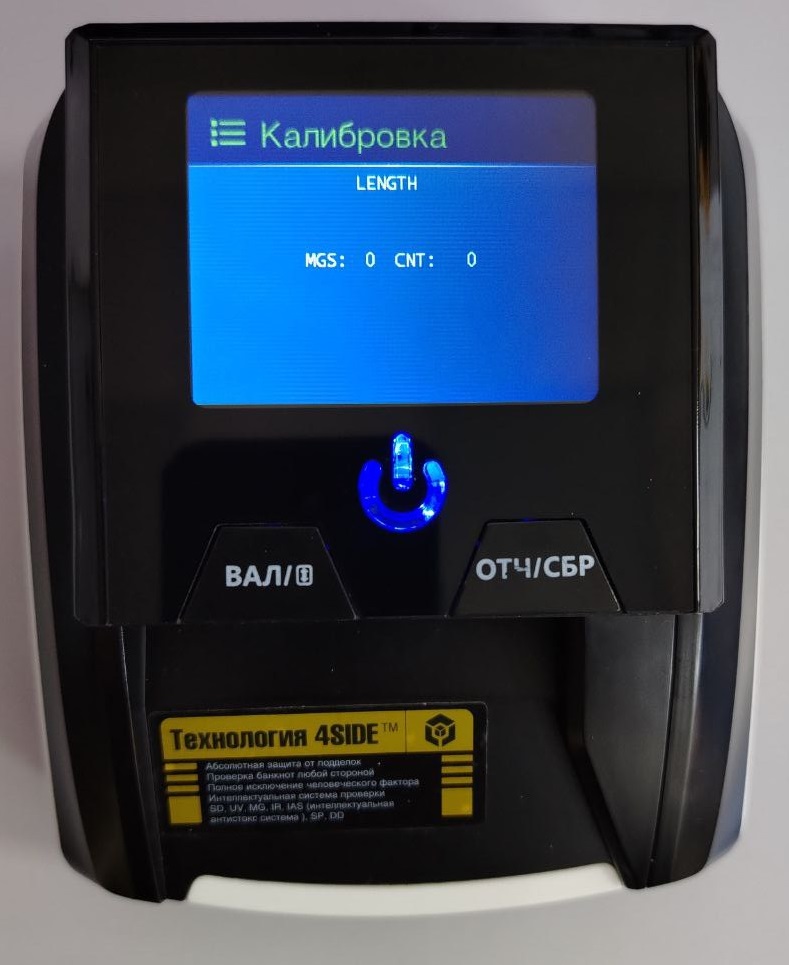

7. На дисплее отобразится «MGS : 0 CNT : 0» (рис. 9).
(Рис. 9)¶

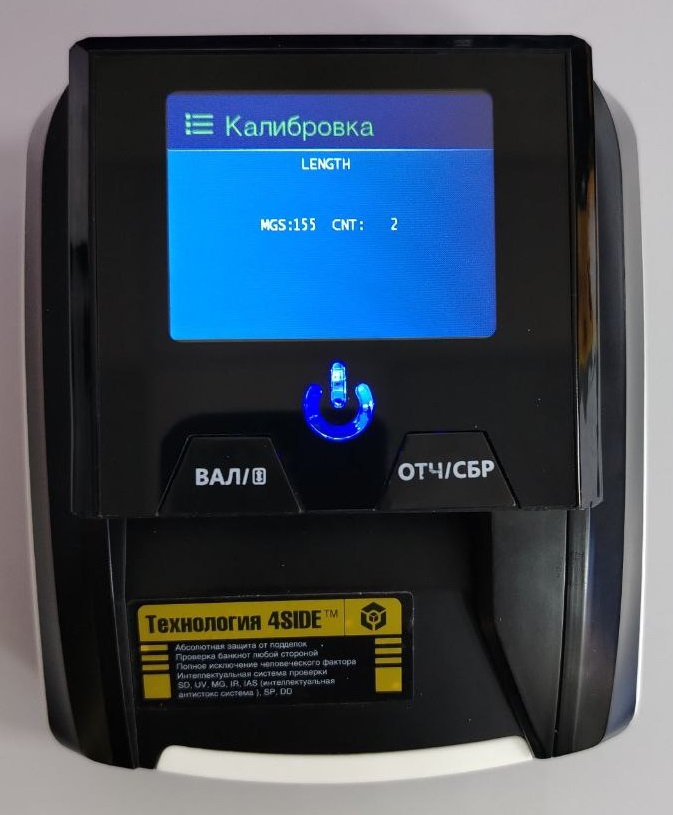

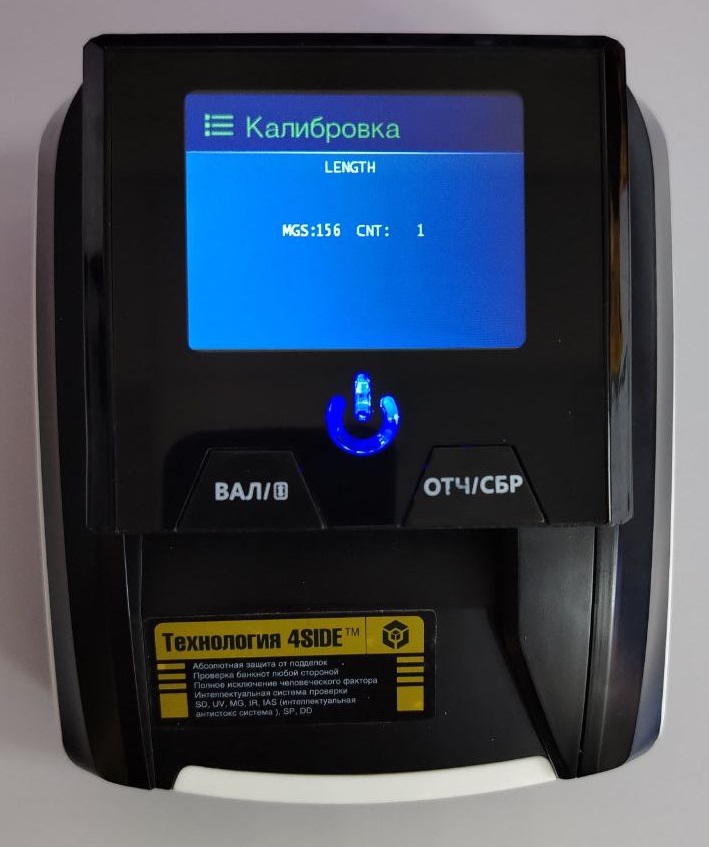

8. Пропустите через детектор шаблон большего размера 5 раз. На дисплее будут появляться показания «MGS : 15x CNT : 1 », «MGS : 15x CNT : 2»…(рис. 10, 11)
(Рис. 10)¶
(Рис. 11)¶
9. По завершению на дисплее появится показания датчиков IRTM-2хх и UV- 2хх (рис. 12).
(Рис. 12)¶
10. Для перехода в рабочий режим нажмите одновременно клавиши ВАЛ и ОТЧ/СБР (рис. 13).
(Рис. 13)¶
Примечание
Если Вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, пожалуйста позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на нашу почту support@mertech.ru
Е.А.В. 13.12.2024
