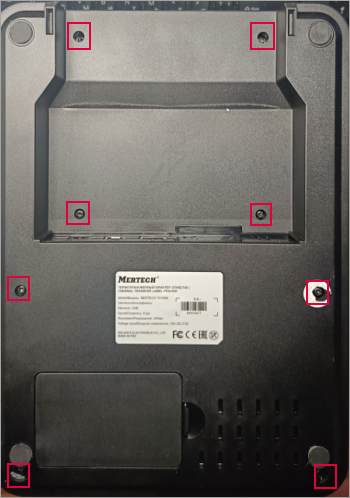

На нижней части корпуса принтера открутите все фиксирующие винты.

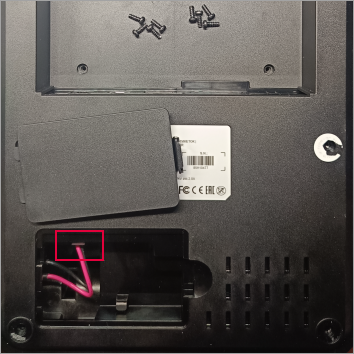

Откройте крышку и отключите шлейф питания.

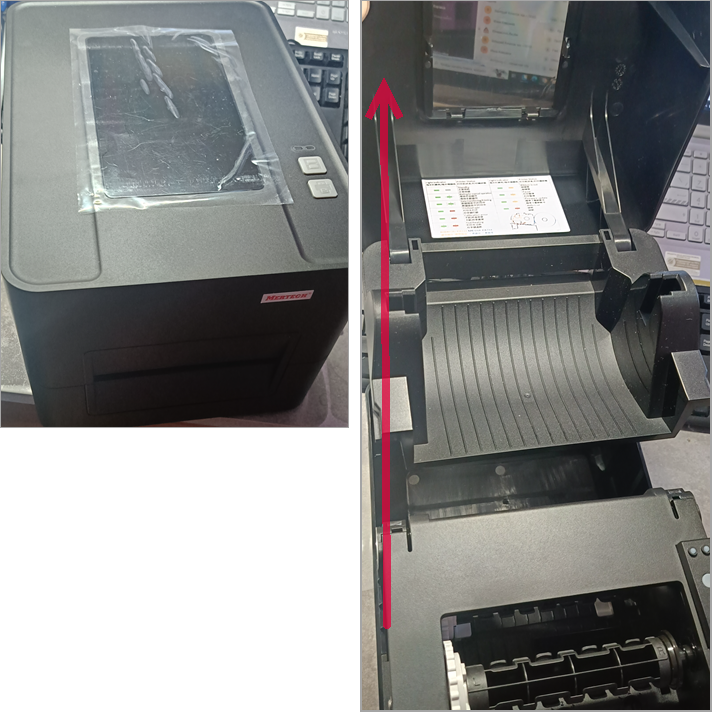

Переверните принтер. Откройте верхнюю крышку и извлеките эту часть, потянув её вертикально вверх.
Извлеките оставшийся узел, также потянув вертикально вверх.

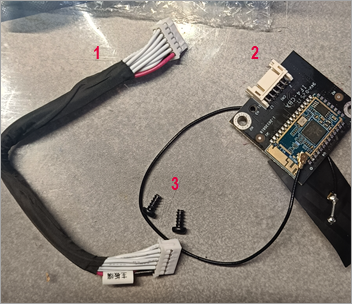

Распакуйте Wi-Fi-модуль:
Шлейф
Плата с антенной
Винты для крепления

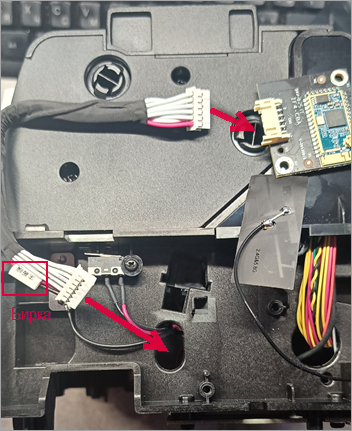

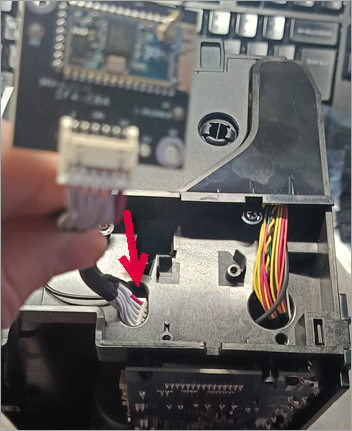

Стороной без бирки подключите шлейф к модулю, а другой конец шлейфа (с биркой), подайте в отверстие на корпусе.

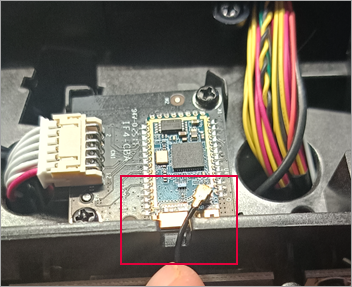

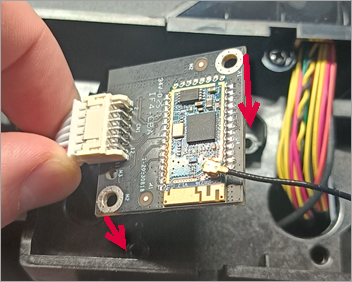

Закрепите модуль винтами к корпусу принтера и уложите антенну в паз.

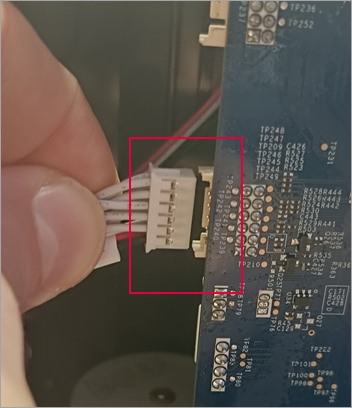

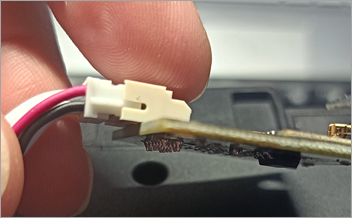

Другой конец шлейфа подключите в материнскую плату.

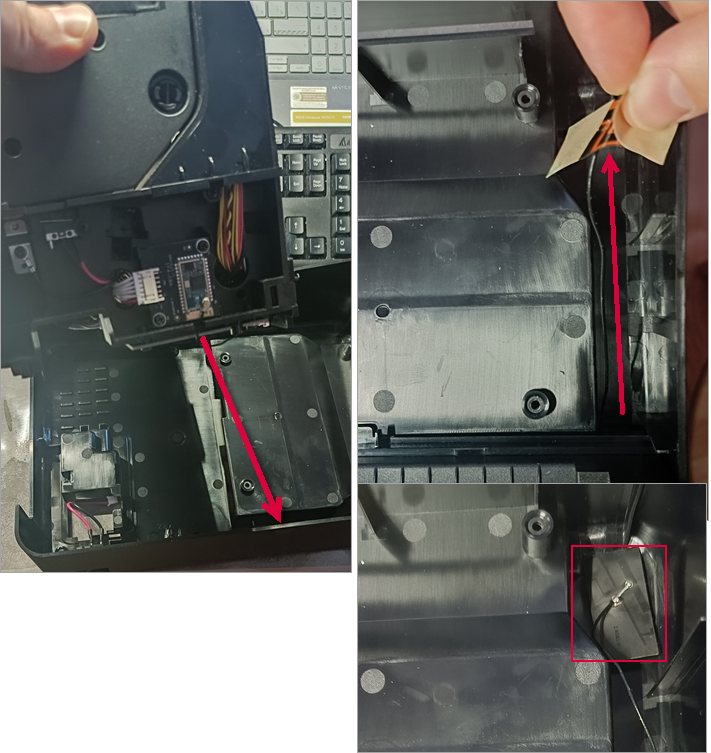

Затем соберите принтер в обратном порядке: сначала установите этот узел, проложив кабель антенны в боковом проёме корпуса принтера.

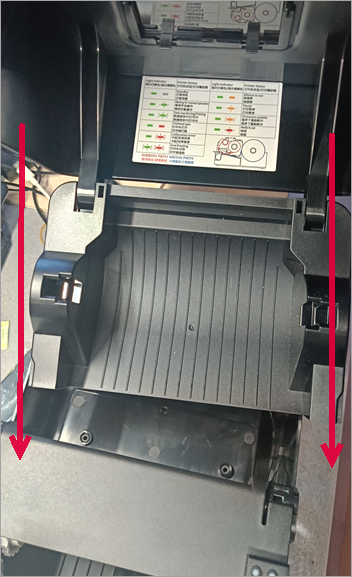

Опустите вертикально часть с крышкой на корпус.

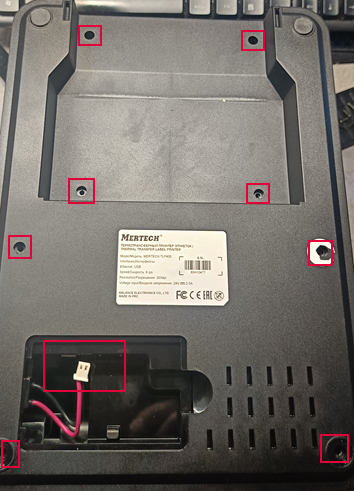

Закрутите все винты и подключите разъём с питанием.
Примечание
