Подключение MERTECH CD-TFT к типовым конфигурациям 1С

Внимание

В инструкции описано, как подключить дисплей покупателя MERTECH CD-TFT на примере конфигурации 1С «Управление торговлей», редакция 11.

Настройка кодировки и набора команд на дисплее покупателя

Для управления дисплеем используйте кнопки, расположенные на задней панели:

  • MENU — переход к настройкам;

  • + и - — навигация по меню;

  • SELECT — подтвержение выбора.

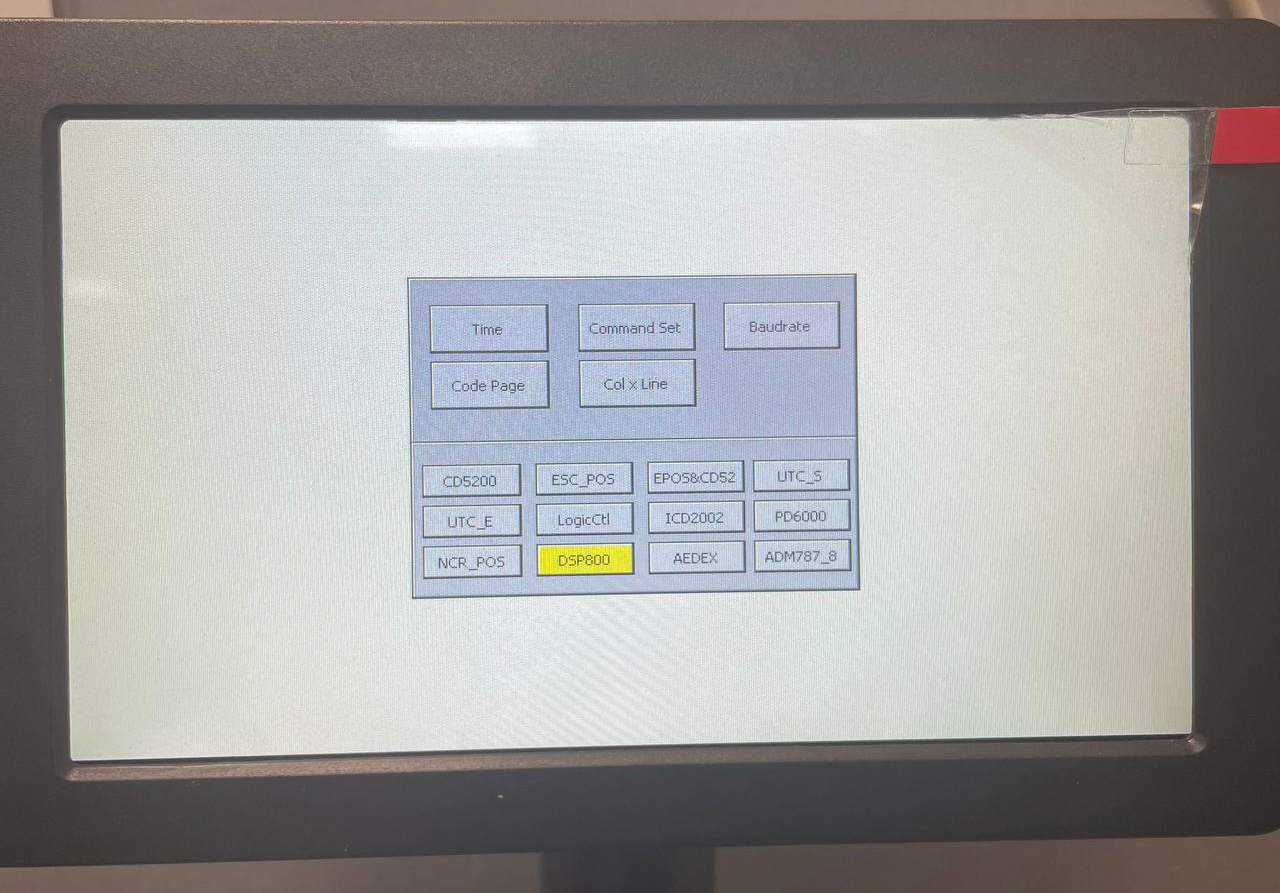

  1. Нажмите MENU. Перейдите в раздел Command Set и выберите значение «DSP800».

../../../_images/Display-1c-1.png

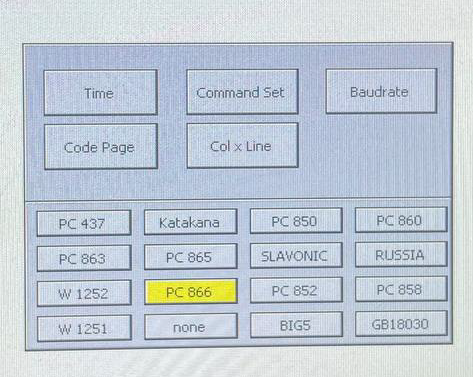

  1. Перейдите в раздел Code Page и выберите значение кодировки «PC866».

../../../_images/Display-1c-2.png

Подключение дисплея покупателя в 1С

  1. Подключите дисплей покупателя к компьютеру.

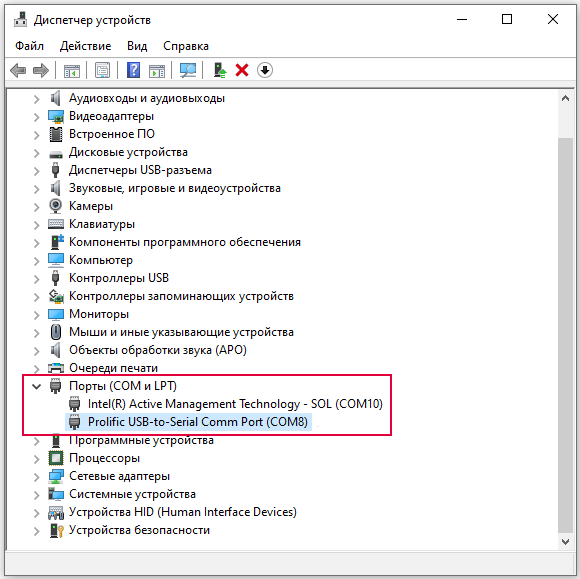

  2. Откройте «Дистпечер устройств» и проверьте в разделе Порты COM и LPT, в какой порт подключился дисплей.

../../../_images/Display-1c-8.png

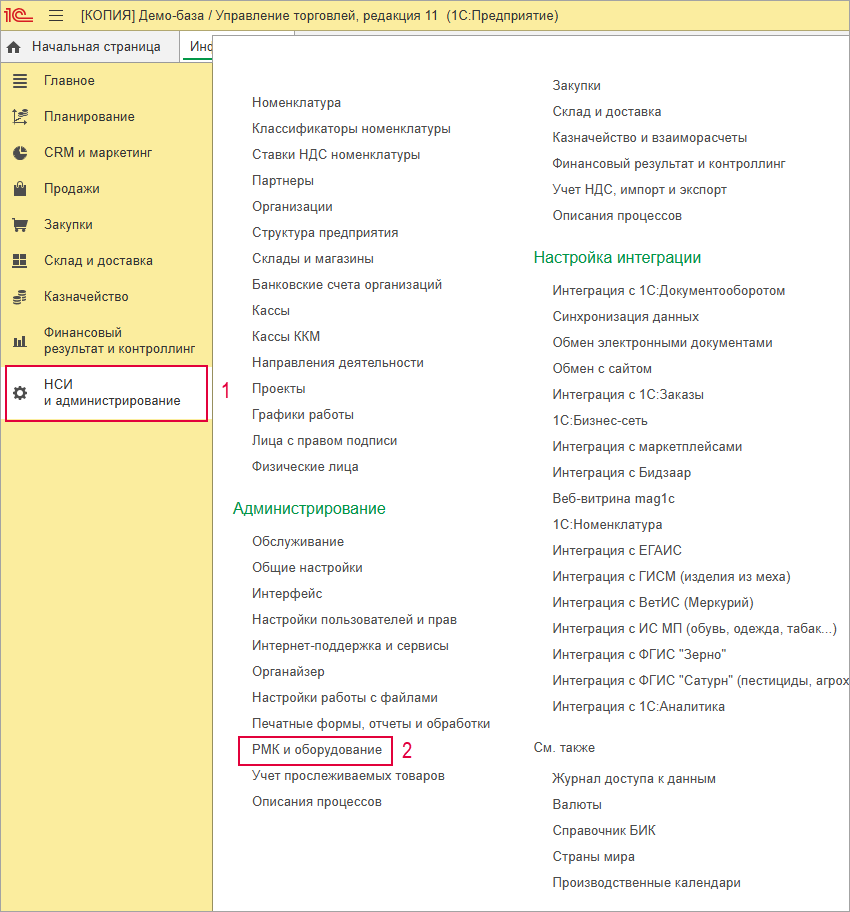

  1. Запустите 1С и перейдите в меню НСИ и администрирование, затем выберите РМК и оборудование.

../../../_images/Display-1c-3.png

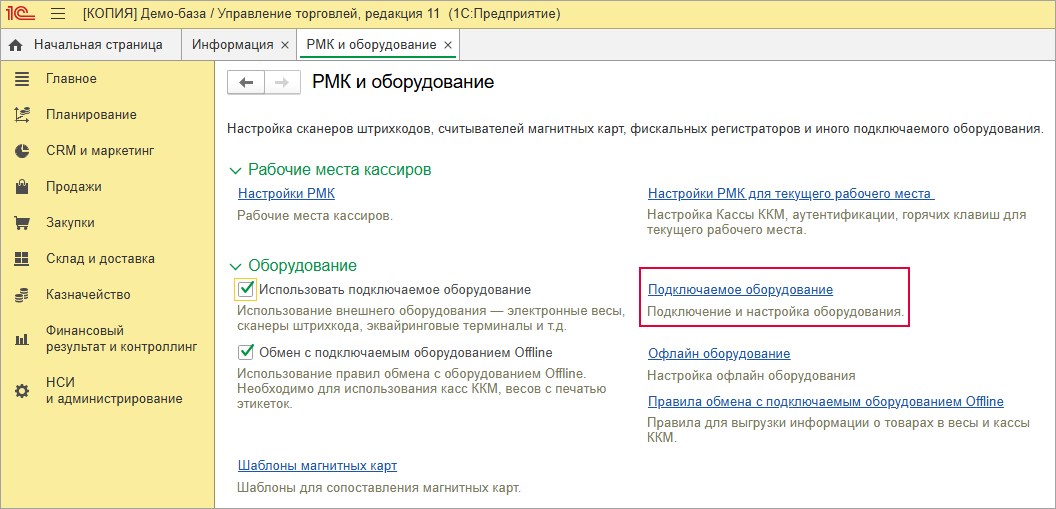

  1. На вкладке РМК и оборудование перейдите в раздел Подключаемое оборудование.

../../../_images/Display-1c-4.png

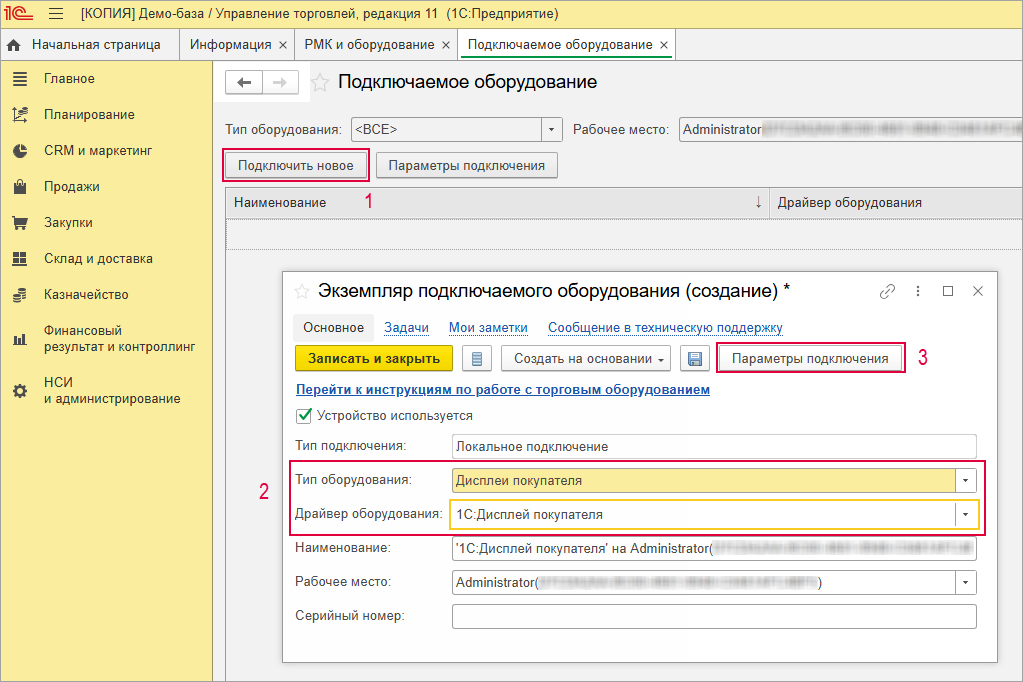

  1. Добавьте дисплей покупателя — нажмите Подключить новое. В меню создания оборудования выберите:

  • Тип оборудования — «Дисплеи покупателя»;

  • Драйвер оборудования — «1С: Дисплей покупателя».

Затем нажмите Параметры подключения.

../../../_images/Display-1c-5.png

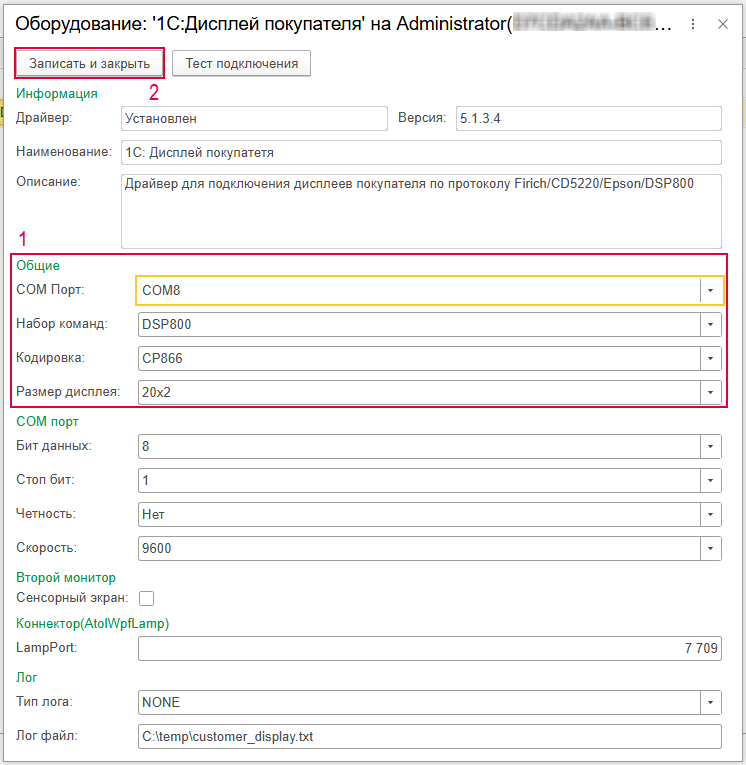

  1. Последовательно заполните параметры в блоке Общие:

  • COM порт — выберите порт, к которому подключен дисплей (см. в «Диспетчере устройств»);

  • Набор команд — «DSP800»;

  • Кодировка — «PC866»;

  • Размер дисплея — «20х2».

Нажмите Записать и закрыть.

../../../_images/Display-1c-6.png

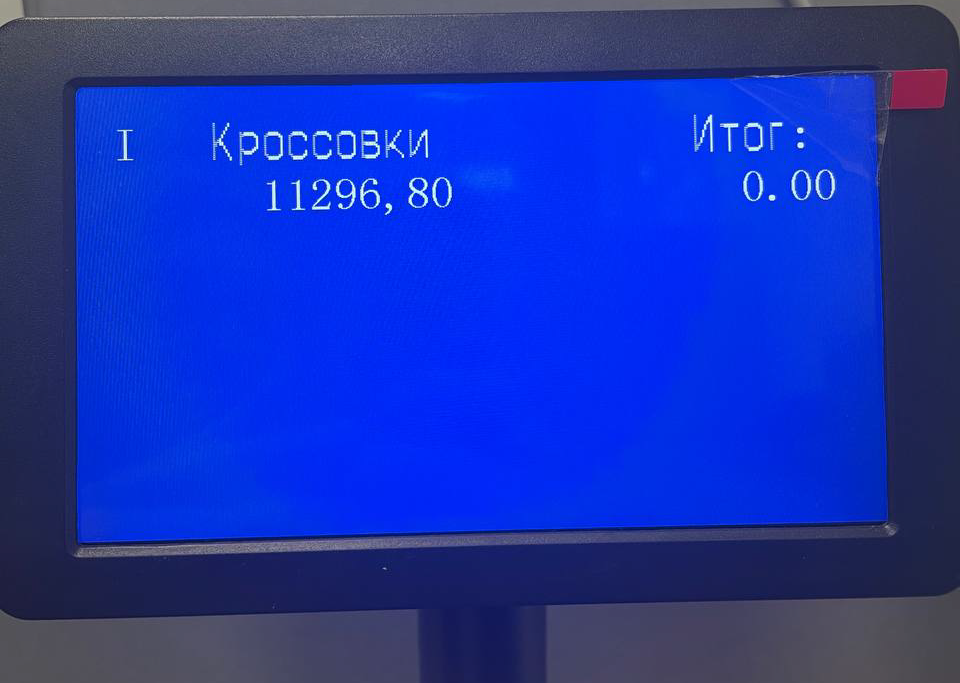

Чтобы проверить подключение, перейдите к продажам и начните добавлять товары. Дисплей начнёт выводить товар и сумму.

../../../_images/Display-1c-7.png

Примечание

Если Вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, пожалуйста позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на нашу почту support@mertech.ru

М.П.В. 16.12.2025
