Установка Wi-fi модуля в принтер MERTECH G700

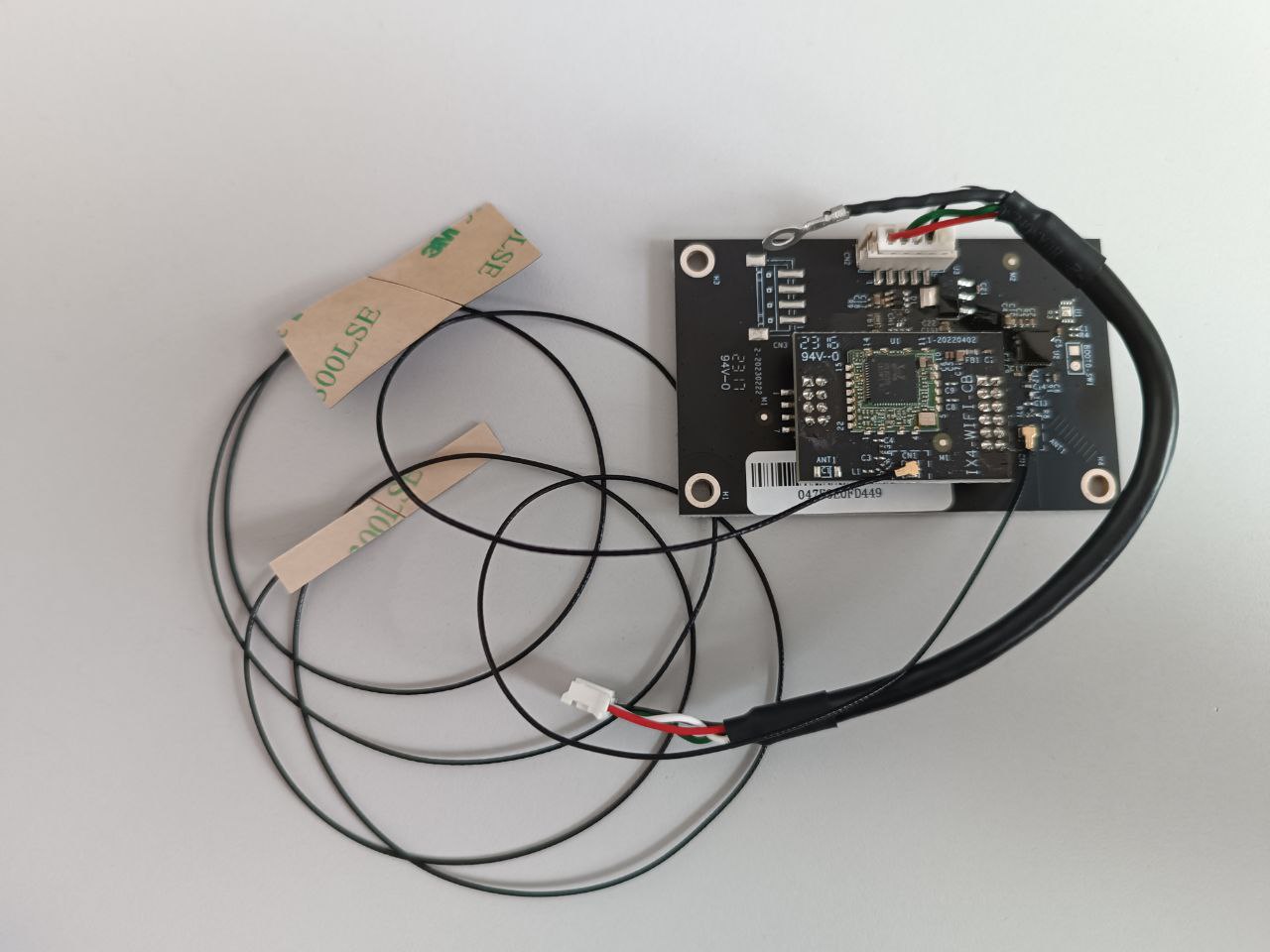

Фото Wi-fi модуля (рис. 1)

Для установки Wi-fi модуля в принтер MERTECH G700 необходимо выполнить следующие действия:

1. Открутить три винта которыми крышка принтера крепится к корпусу и снять её.

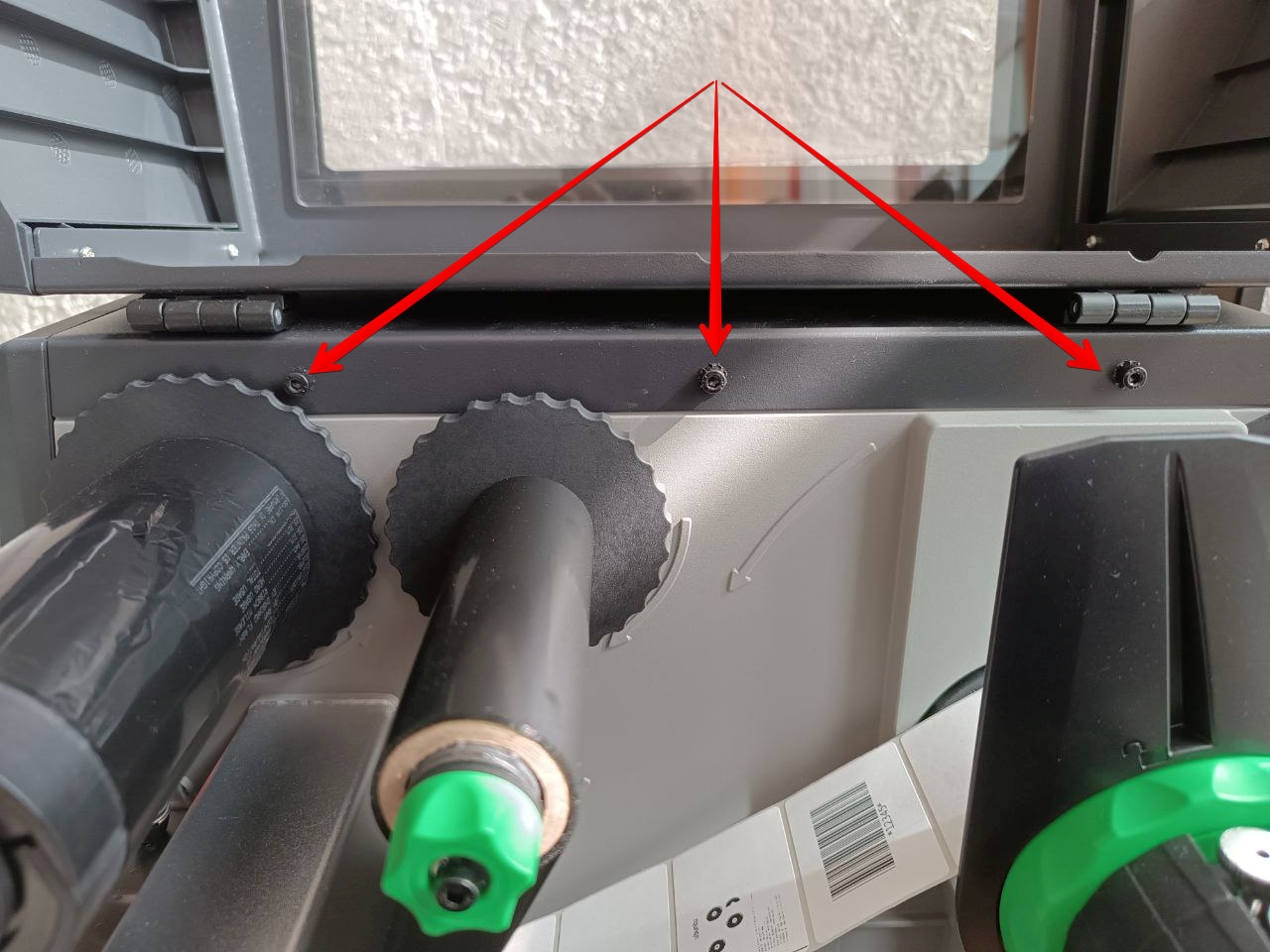

Болты фиксирующие крышку принтера (рис. 2)

2. Болтами, которые идут в комплекте, прикручиваем Wi-fi модуль. Красным отмечена площадка для установки платы модуля.

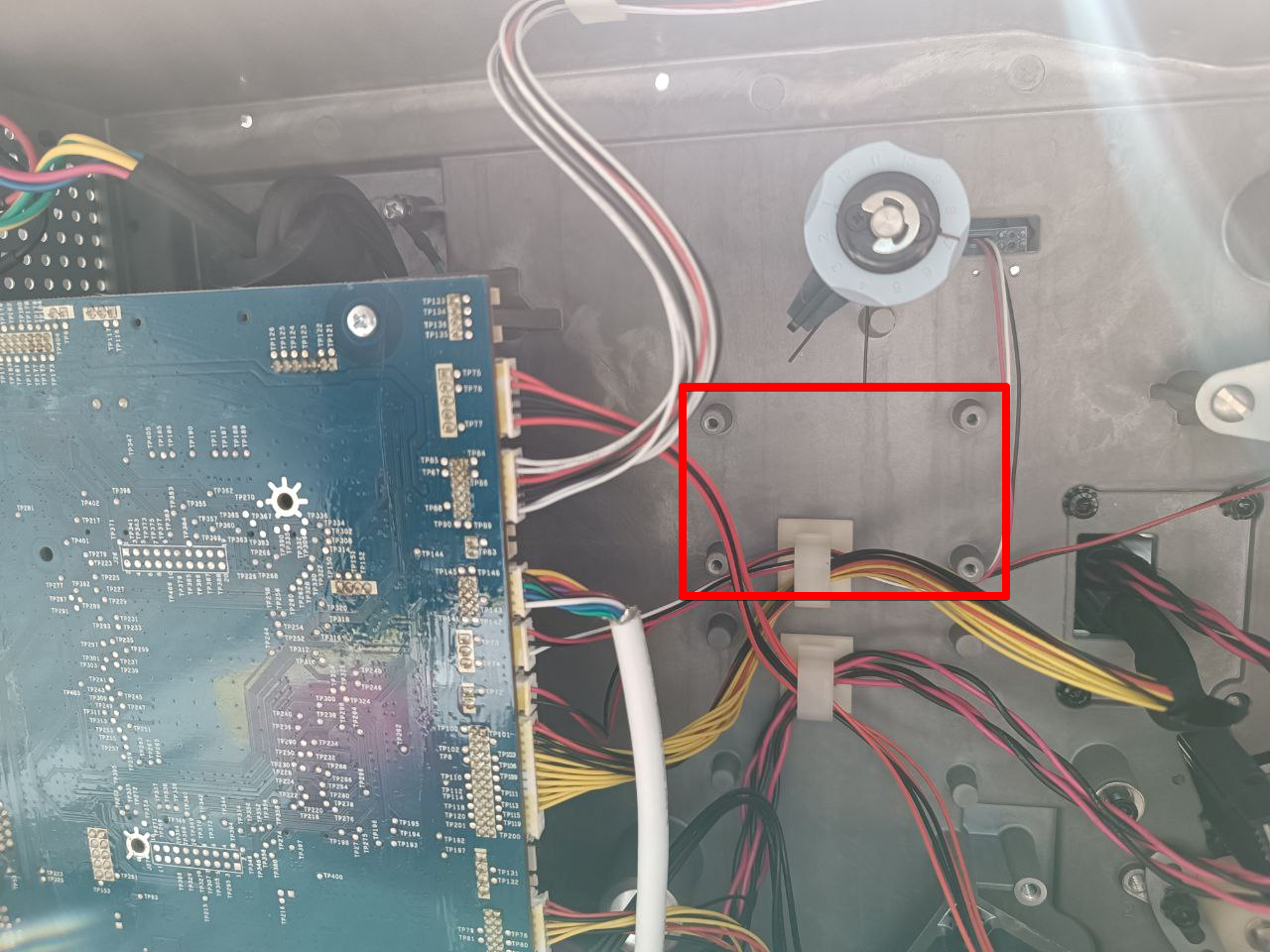

Площадка для установки платы модуля (рис. 3)

Предупреждение

Провод заземления (рис. 4), закрепить болтом к плате модуля (рис. 5).

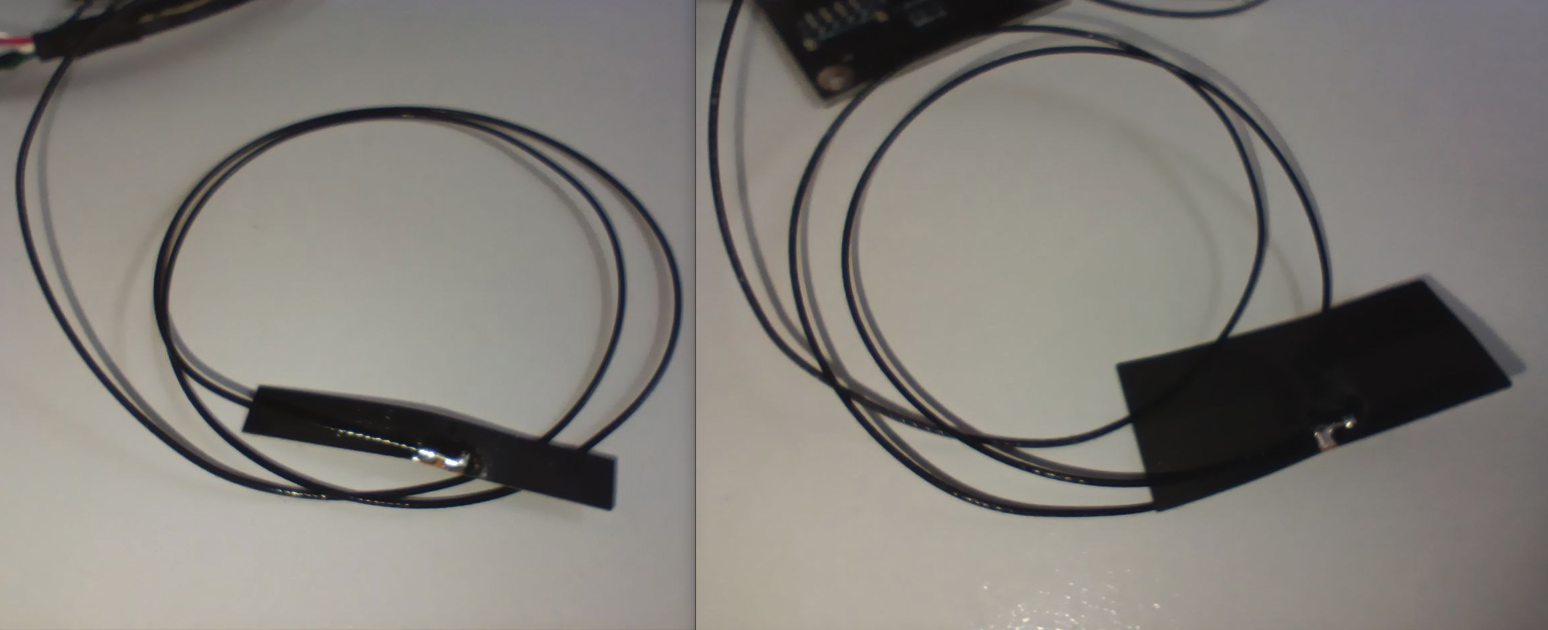

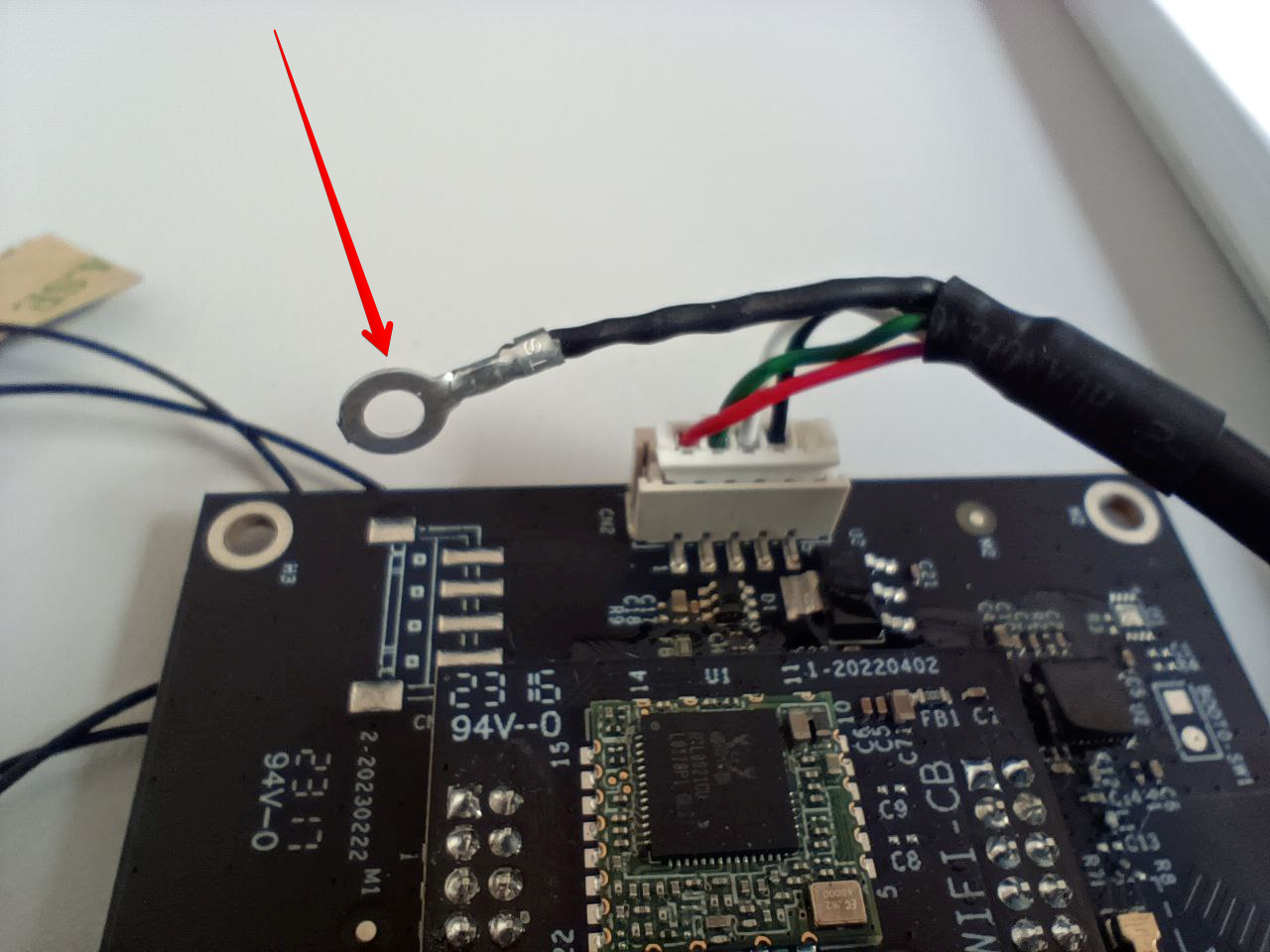

Провод заземления (рис. 4)

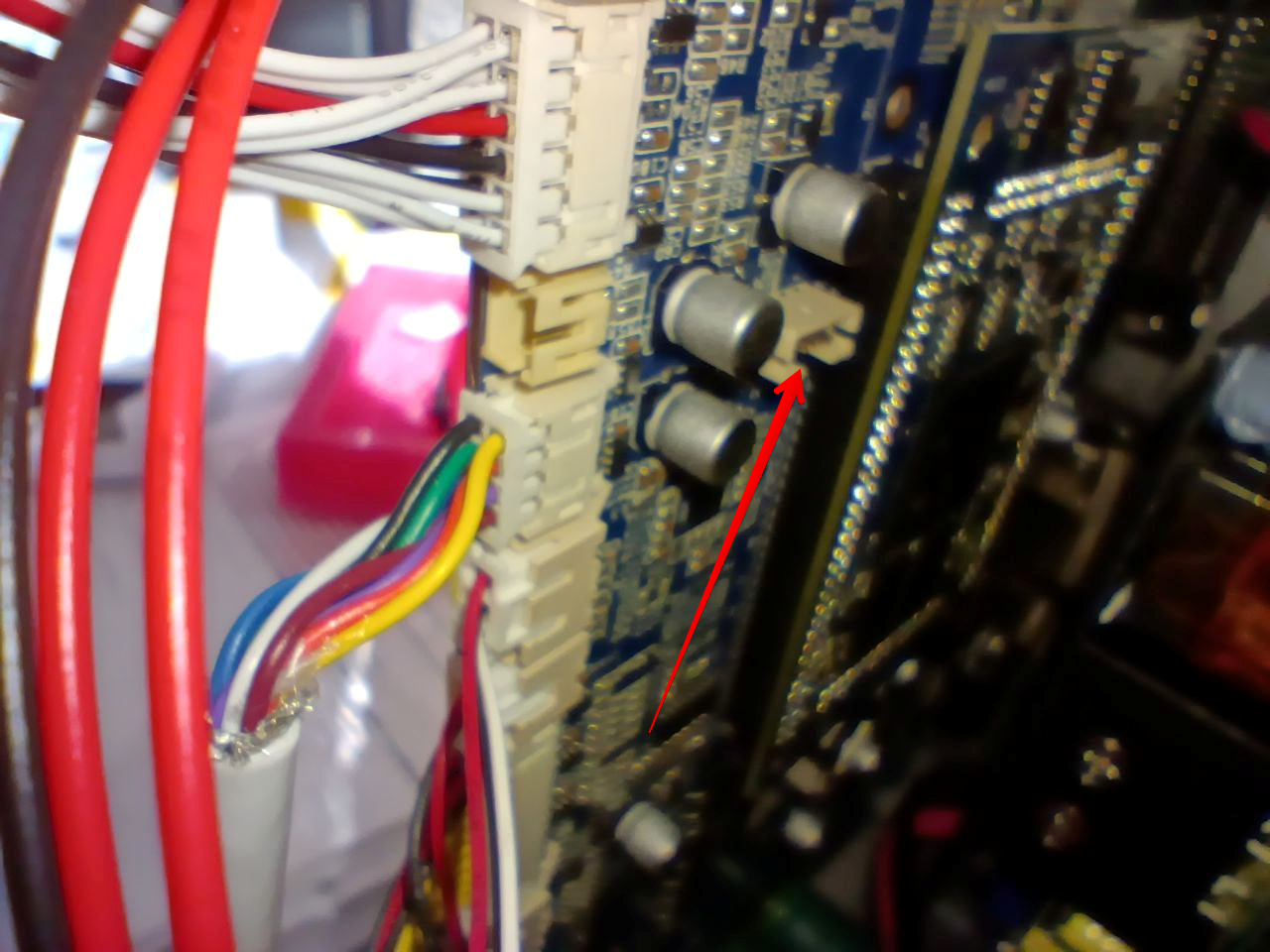

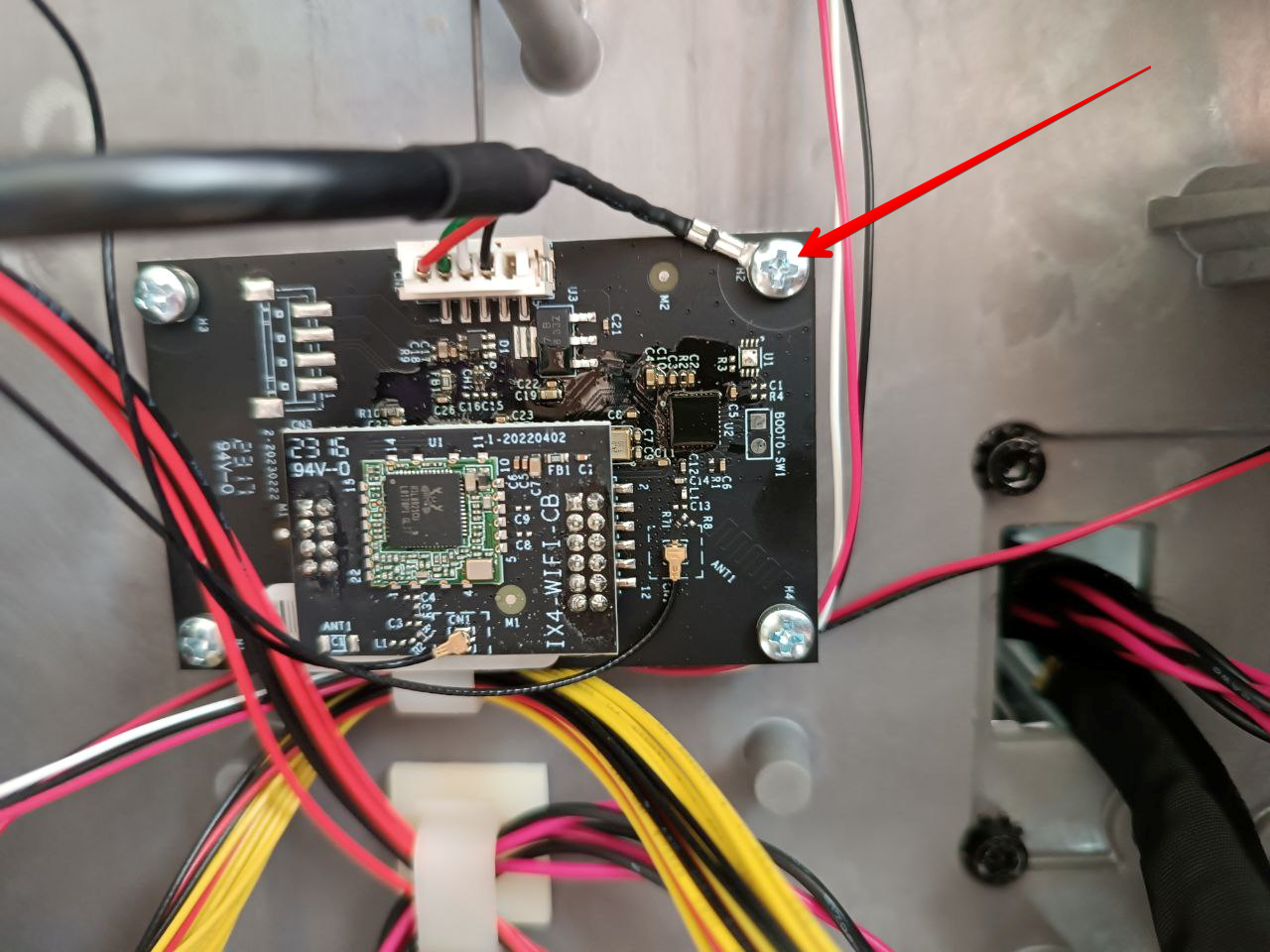

Пример крепления (рис. 5)

3. Нужно подключить Wi-fi модуль к материнской плате.

Примечание

Разъем для подключения платы Wi-fi размещён на материнской плате принтера, с внутренней стороны (рис.6).

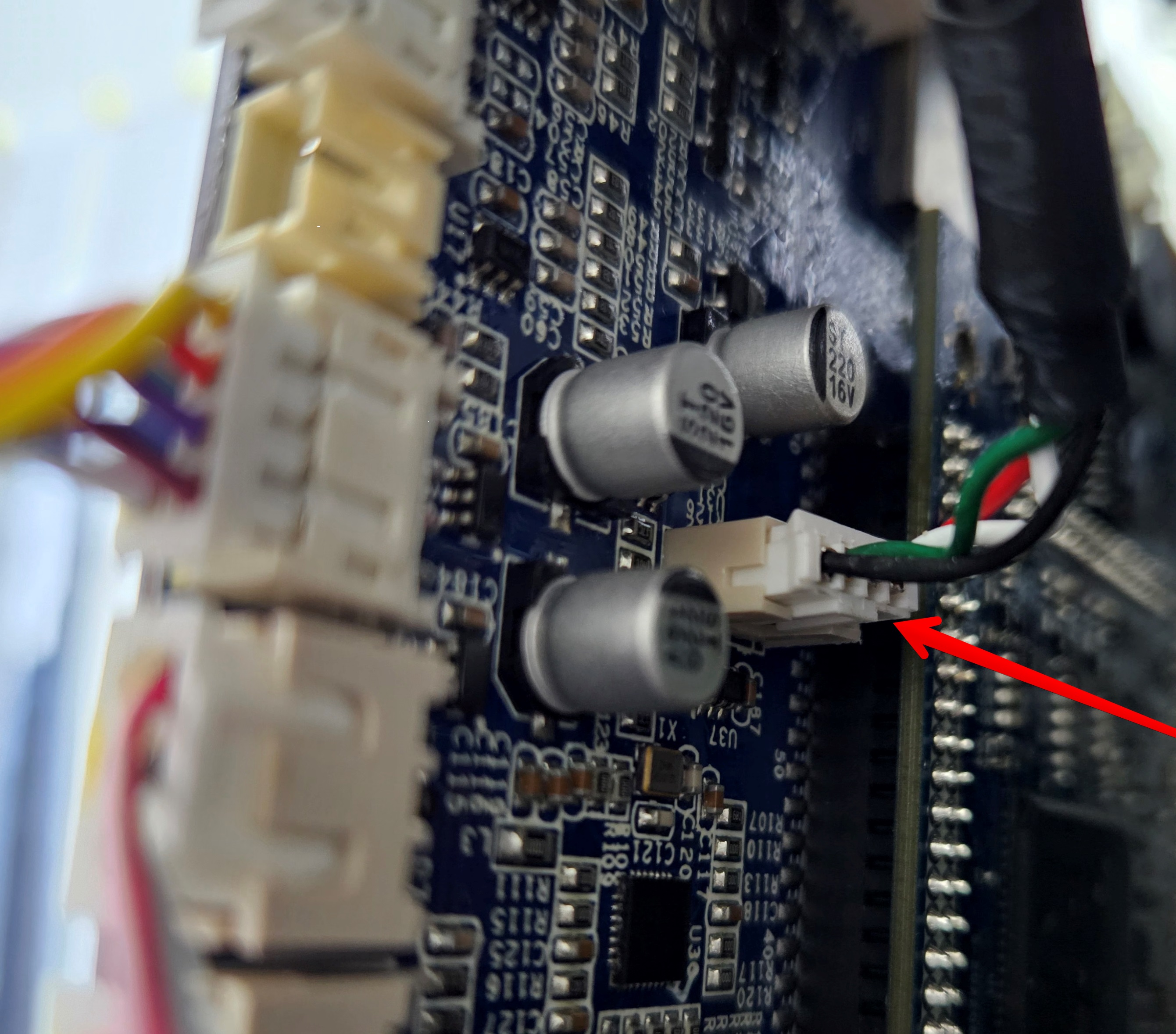

Разъем для подключения модуля (рис. 6)

4. Вид в подключенном состоянии.

Фото в подключенном состоянии (рис. 7)

5. Установка антенн.

Предупреждение

Антенны нужно приклеить только к ПЛАСТИКОВОЙ части корпуса принтера.

Фото антенн (рис. 8)

Для удобства, обозначим большую антенну №1, а маленькую антенну №2

Примечание

Пережде чем приклеивать антенны, закрепите провода в держателях на корпусе.

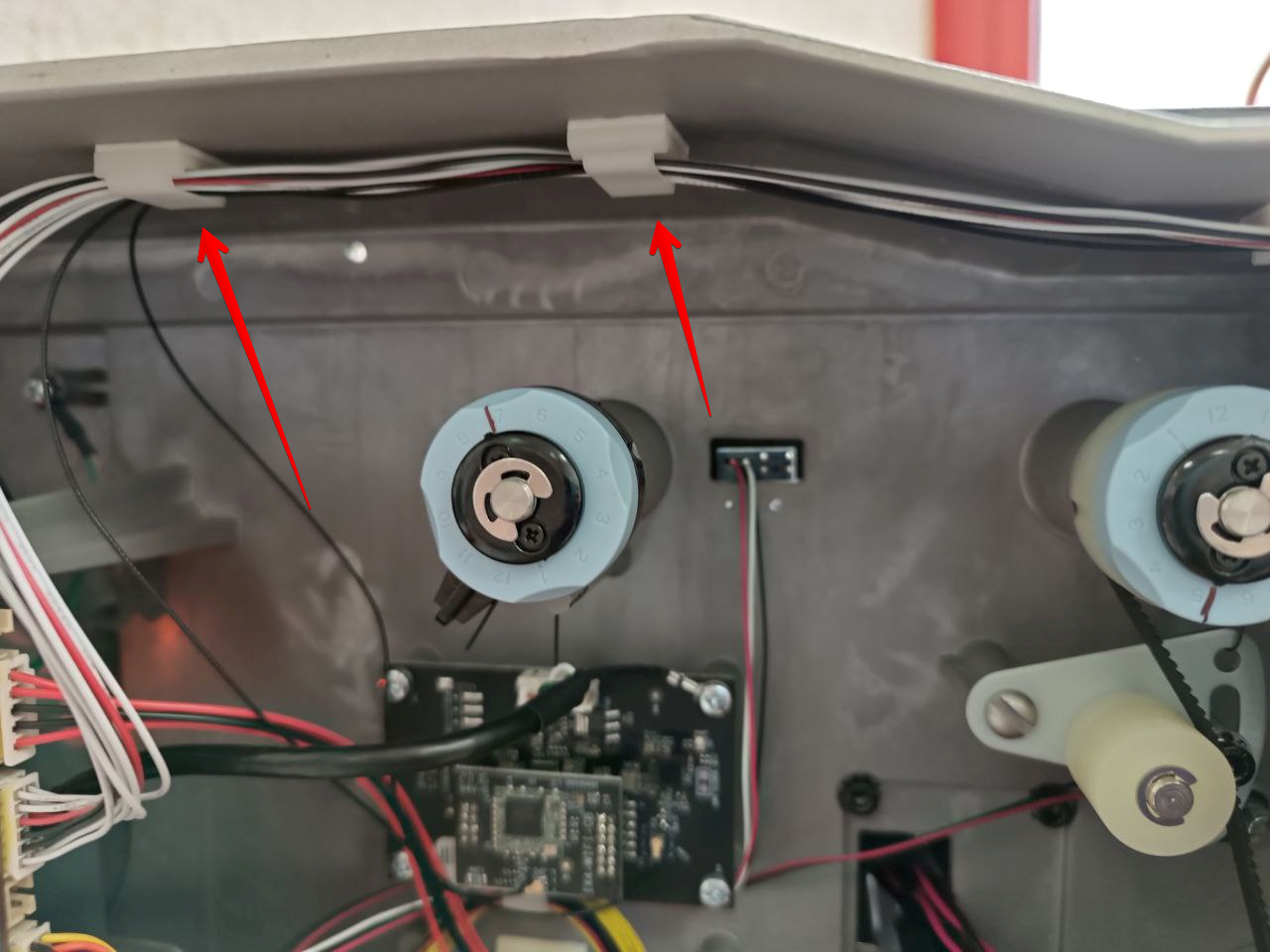

Укладка проводов (рис. 9)

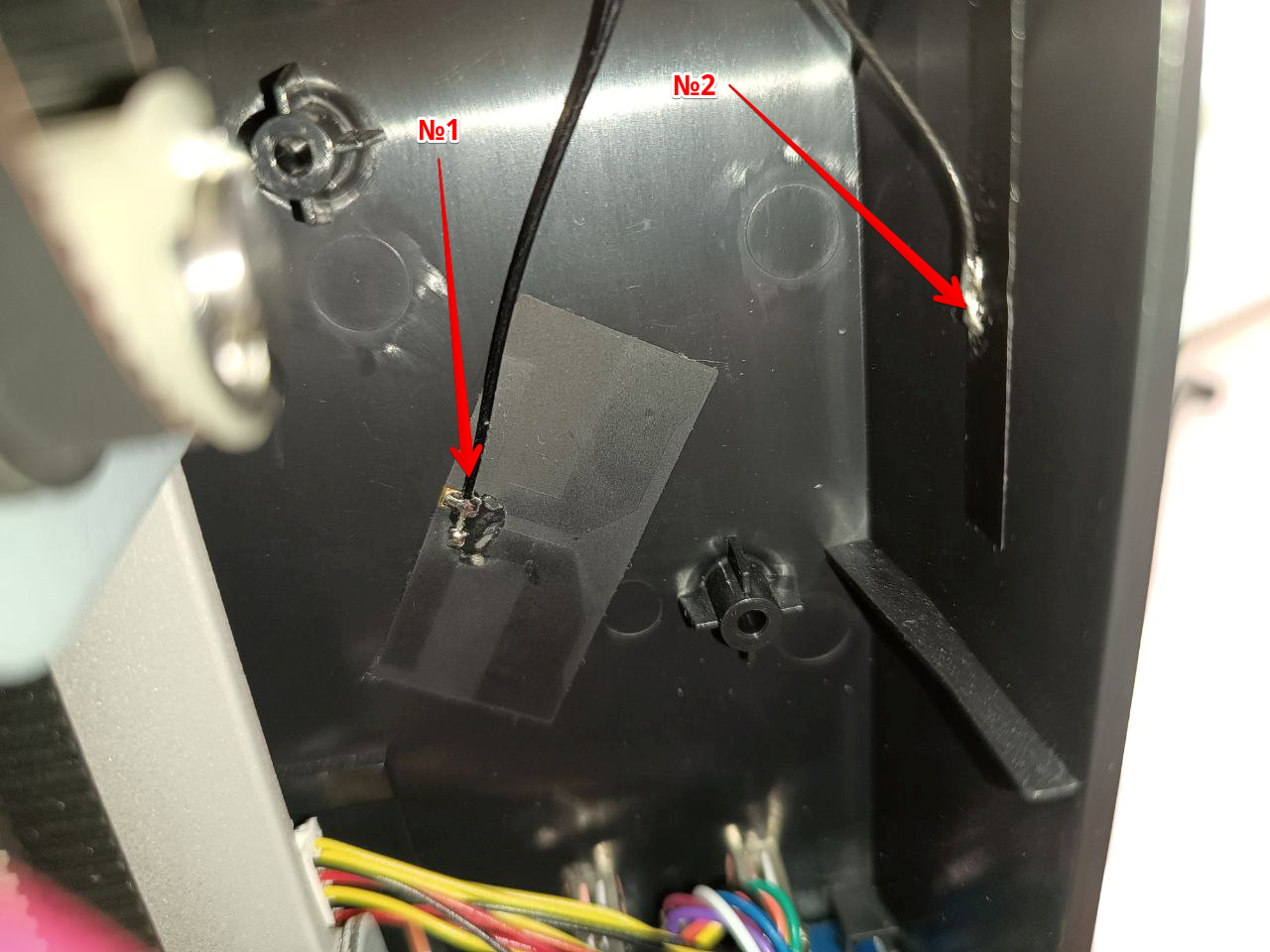

Антенну №1 клеим на переднюю часть пластиковой крышки корпуса. Антенну №2 на торце. Как показанно на (рис.10)

Фото в установленном виде (рис. 10)

Если wi-fi модуль установлен правильно, то на экране принтера появится заначек работы wi-fi.

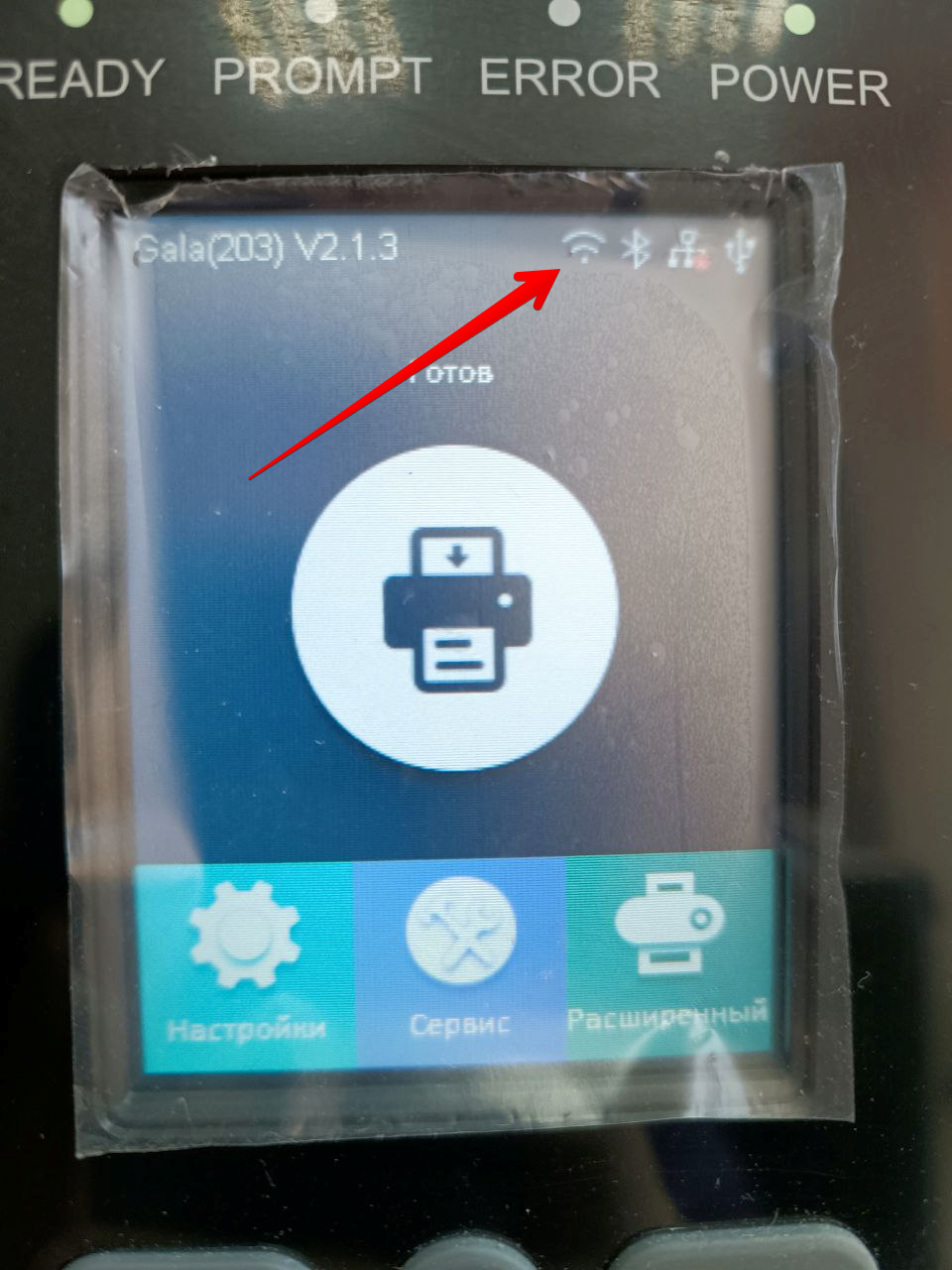

Фото экрана принтера (рис. 11)

На данном этапе установка модуля Wi-fi завершена.

Примечание
