Подключение и настройка сканера MERTECH X35

Для настройки и управления сканером MERTECH X35 скачайте утилиту SuperConfig по ссылке или на страницах товара:

Подключение к электросети

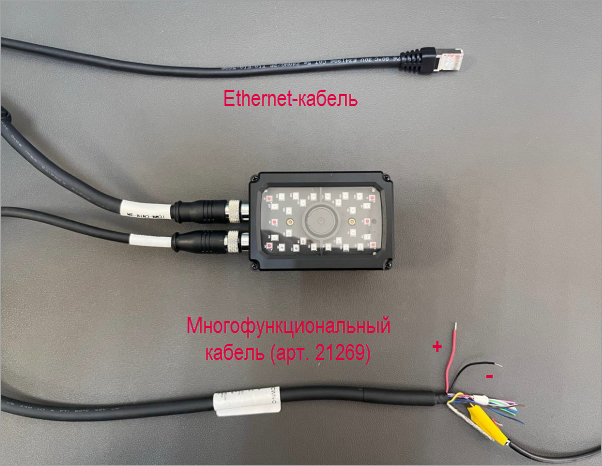

Сканер MERTECH X35 получает питание только от интерфейсного кабеля (арт. 21269). Его необходимо подключать через красный (+) и черный (-) провода. Блок питания должен иметь напряжение 12-24 В и ампераж 0.5-1.5 А.

../_images/X35-1.png

Подключение передачи данных через Ethernet (cетевой интерфейс)

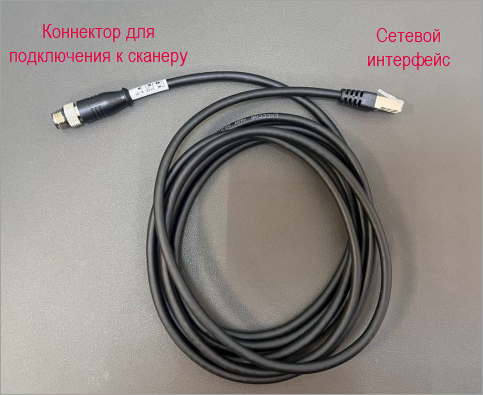

  1. Подключите сканер к компьютеру через Ethernet-кабель (арт. 21087).

    ../_images/x27-2.png

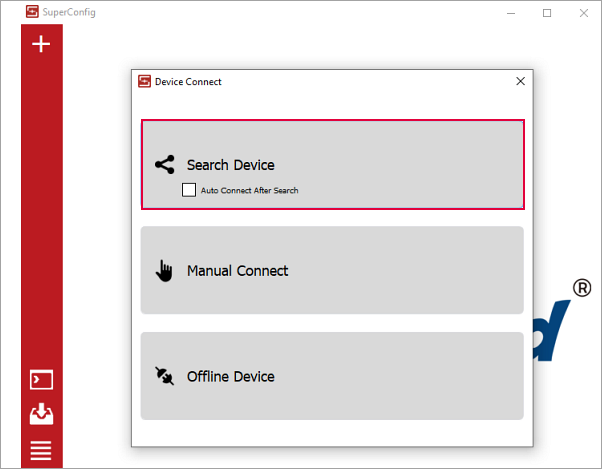

  2. Запустите утилиту SuperConfig, вверху окна нажмите add и выберите Search Device.

    ../_images/x27-4.png

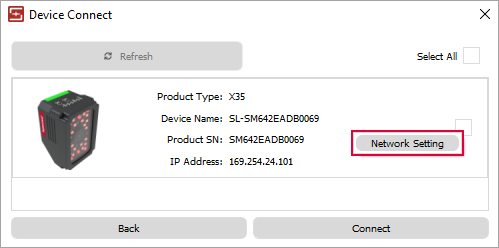

  3. В списке выберите нужный сканер, нажмите по нему правой кнопкой мыши. Перейдите в пункт Network Setting.

    ../_images/X35-5.png

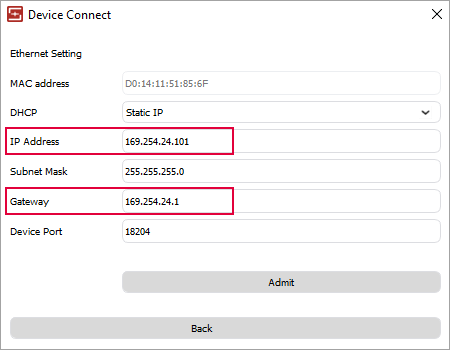

  4. В открывшемся окне укажите свободный IP-адрес в вашей подсети и основной шлюз (Gateway). Нажмите Admit. Сканер перезапустится.

    ../_images/x27-6.png

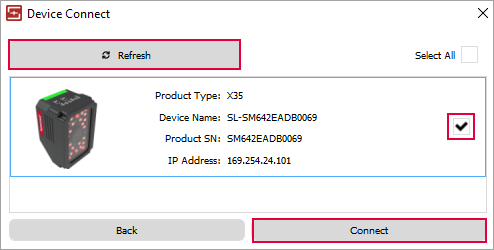

  5. В окне Device Connect нажмите Refresh, выберите нужный сканер и нажмите Connect.

    ../_images/X35-7.png

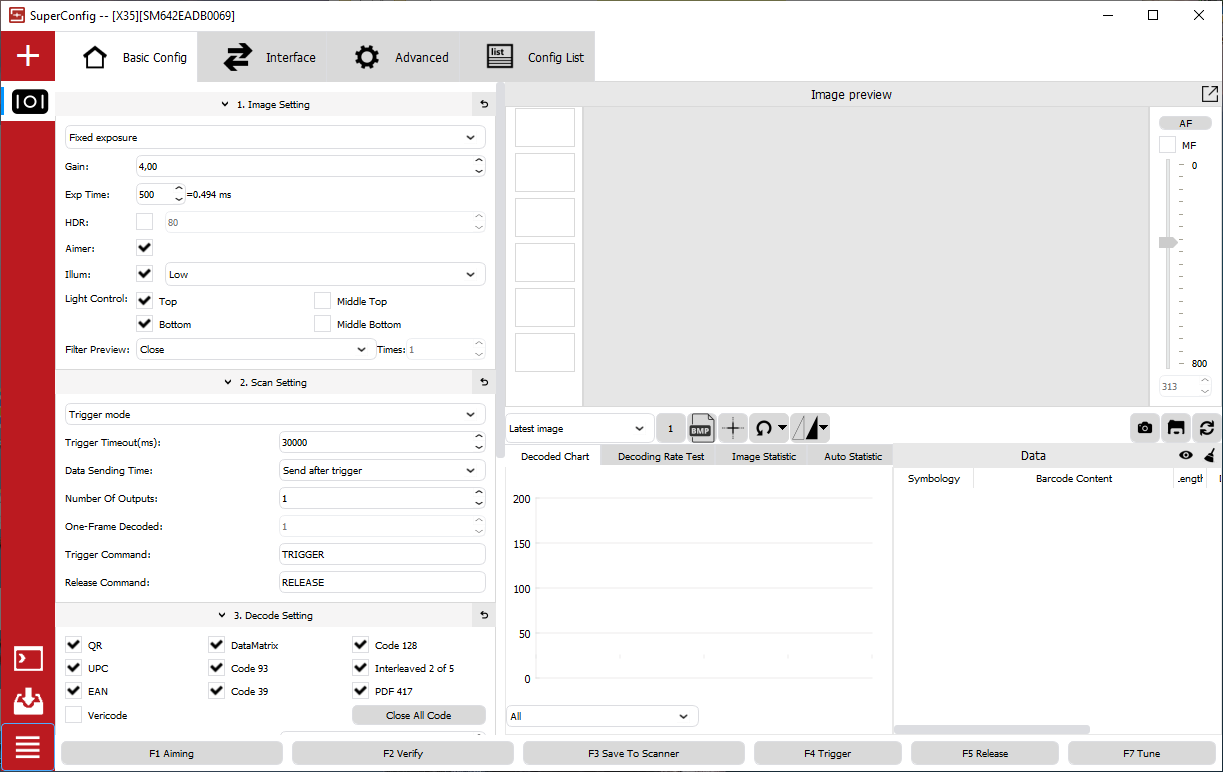

Готово. Сканер подключился к утилите.

../_images/X35-8.png

Подключение передачи данных через COM-порт (RS-232)

Для подключения потребуется монтаж коннектора для COM-порта, так как кабель не входит в комплект поставки.

Подготовка кабеля

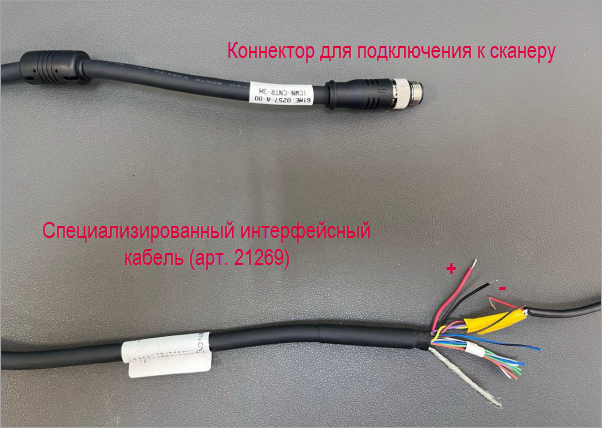

Для подключения через COM-порт на специализированный интерфейсный кабель (арт. 21269) вмонтируйте COM-коннектор (RS-232, «мама») со стороны открытых контактов.

../_images/X35-3.png
Схема распиновки :widths: auto

№ пина

Назначение провода

Цвет

Спецификация провода

1

VIN

Красный

AWG24

2

GND

Черный

AWG24

3

OPTO_IN2N

Белый

AWG28

4

RS485-A

Синий/черный

AWG28

5

OPTO_IN1N

Светло зеленый

AWG28

6

OPTO_IN1P

Зеленый

AWG28

7

RS-GND

Коричневый

AWG24

8

OPTO_OUT2P

Синий

AWG28

9

OPTO_OUT1P

Белый/черный

AWG28

11

RS232-RX

Фиолетовый

AWG28

13

OPTO_IN2P

Серый

AWG28

14

RS485-B

Коричневый/черный

AWG28

15

OPTO_OUTCOM

Розовый

AWG28

16

OPTO_OUT3P

Оранжевый

AWG28

17

RS232-TX

Желтый

AWG28

На заводских настройках сканер передает информацию через сетевой Ethernet-кабель (арт. 21087). Для изменения интерфейса передачи данных потребуются дополнительные настройки через утилиту SuperConfig.

Настройка через утилиту

  1. Оставьте подключение через cетевой интерфейс и одновременно подключите сканер к компьютеру через специализированный интерфейсный кабель (арт. 21269): смонтированный COM-коннектор вставьте в COM-порт копьютера. Подключите также электропитание.

  2. Чтобы изменить интерфейс для передачи данных, в утилите SuperConfig перейдите к нужному сканеру, который подключен через Ethernet. Переключитесь на вкладку Interface.

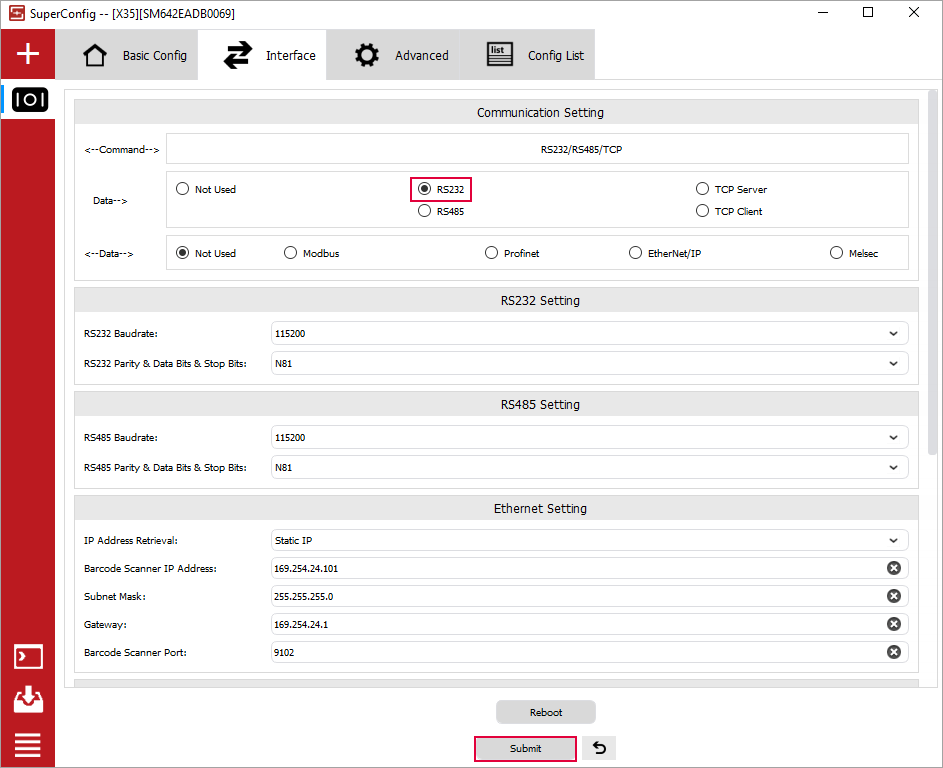

  3. В блоке Communication Setting выберите интерфейс передачи данных RS232. Нажмите Submit.

    ../_images/X35-9.png

  4. После изменения интерфейса передачи данных потребуется перезагрузка сканера. Внизу окна нажмите Reboot. Сканер готов к работе, но к утилите он уже не подключен.

  5. Чтобы изменить другие настройки, переподключите сканер в утилите — удалите его и подключите заново.

Для удаления нажмите правой кнопкой мыши на значок сканера и в меню выберите Delete.

../_images/X35-10.png

Затем заново подключите сканер в утилите. Выберите его в списке и нажмите Connect.

При необходимости настройте параметры изображения, тип сканирования, уточните, какие коды он должен сканировать, а какие нет.

Проверка работы сканера

Проверить работу сканера можно с помощью утилиты SuperConfig или другой, например, Hercules. Подробнее о проверке.

Примечание

Если вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, позвоните по телефону бесплатной горячей линии MERTECH 8-800-555-7783 или напишите запрос на почту support@mertech.ru
