Отключение сканирования кодов, которые начинаются с определенного символа
Иногда при работе в поле зрения промышленного сканера попадают штрихкоды одного типа, часть из которых сканировать не требуется. Если такие штрихкоды начинаются с определенного символа, их сканированние можно отключить в утилите SuperConfig:
Подготовьте нужную команду.
Через утилиту передайте команду на сканер.
Подготовка команды
Команда, которую требуется отправить на сканер, зависит от его типа:
C20D, C25DE, C25DU: 0F014A2;0F014E1;0803000099 xx 9999FE yy B8|0099999999F100.
X27, X35: 0F014A2;0F014E1;0F014B0099 xx 999FE yy B8|0099999999F100.
Где:
xx — тип штрихкода в HEX, см. таблицу «Типы штрикодов» ниже;
yy — ID первого символа кода, который требуется не сканировать, в HEX, см. таблицу «ID символов» ниже.
Важно
Символ «.» в конце также является частью команды. Значения xx и yy добавляются без пробелов.
Пример команды: 0F014A2;0F014E1;0F014B009977999FE55B8|0099999999F100.
Тип штрихкода |
Его ID (xx) |
Тип штрихкода |
Его ID (xx) |
|---|---|---|---|
Все типы кодов |
99 |
Interleaved 2 of 5 |
65 |
Codabar |
61 |
Matrix 2 of 5 |
6D |
Code 11 |
68 |
MSI |
67 |
Code 128 |
6A |
Telepen |
74 |
EAN-13 |
64 |
UPC-A |
63 |
EAN-8 |
44 |
UPC-E |
45 |
GS1 DataBar |
79 |
Aztec Code |
7A |
GS1 DataBar Limited |
7B |
Hanxin Code |
48 |
GS1 DataBar Expandede |
7D |
Data Matrix |
77 |
GS1 128 |
49 |
Maxi Code |
78 |
China Post(Hong Kong 2 of 5) |
51 |
PDF417 |
72 |
China Post |
52 |
MicroPDF417 |
52 |
QR |
73 |
MicroQR |
73 |
Символ |
Его ID (yy) |
Символ |
Его ID (yy) |
Символ |
Его ID (yy) |
|---|---|---|---|---|---|
0 |
30 |
C, c |
43, 63 |
O, o |
4f, 6f |
1 |
31 |
D, d |
44, 64 |
P, p |
50, 70 |
2 |
32 |
E, e |
45, 65 |
Q, q |
51, 71 |
3 |
33 |
F, f |
46, 66 |
R, r |
52, 72 |
4 |
34 |
G, g |
47, 67 |
S, s |
53, 73 |
5 |
35 |
H, h |
48, 68 |
T, t |
54, 74 |
6 |
36 |
I, i |
49 ,69 |
U, u |
55, 75 |
7 |
37 |
J, j |
4a, 6a |
V, v |
56, 76 |
8 |
38 |
K, k |
4b, 6b |
W, w |
57, 77 |
9 |
39 |
L, l |
4c, 6c |
X, x |
58, 78 |
A, a |
41, 61 |
M, m |
4d, 6d |
Y, y |
59, 79 |
B, b |
42, 62 |
N, n |
4e, 6e |
Z, z |
5a, 7a |
Передача команды на сканер

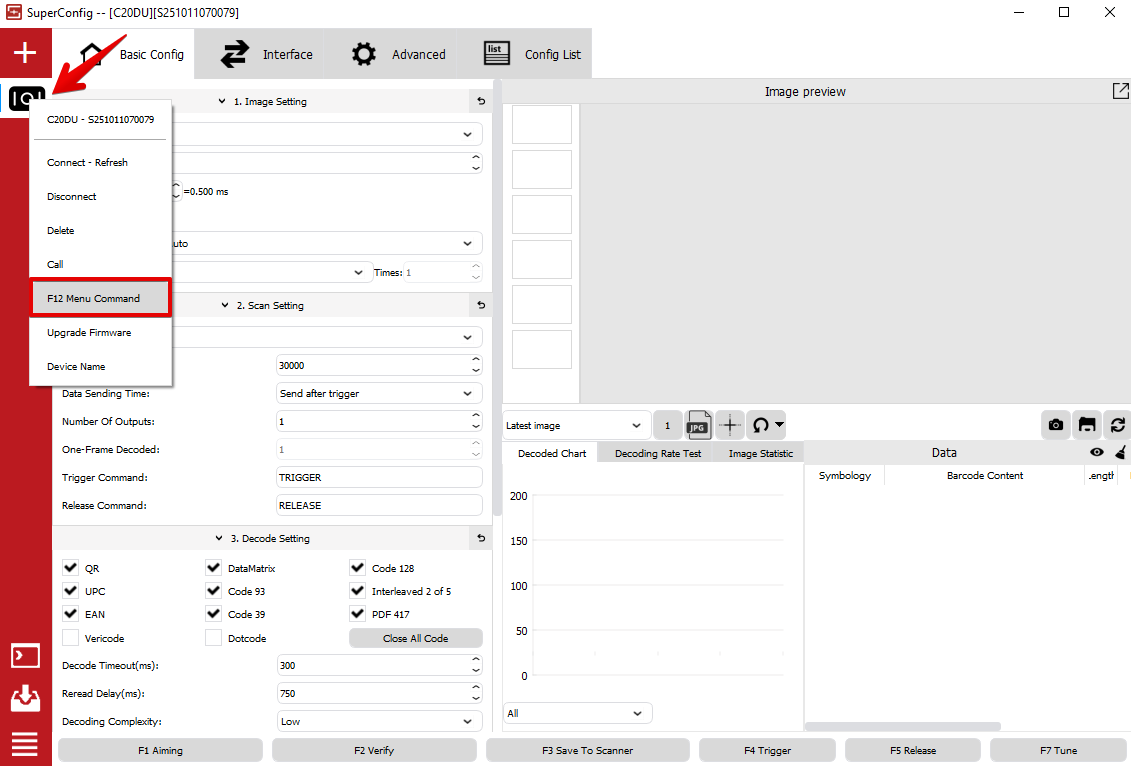

В настроечной утилите SuperConfig подключитесь к сканеру.
Нажмите по иконке сканера правой кнопкой мыши.
Выберите пункт F12 Menu Command.

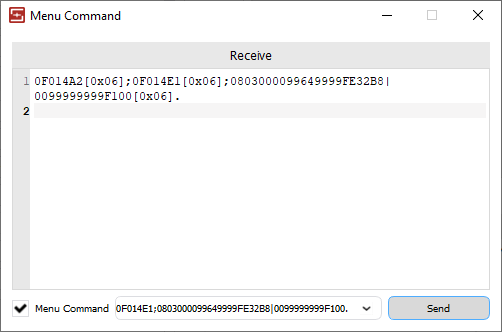

В окне Menu Command отправьте команду на сканер.
Примечание
Если вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, позвоните по телефону бесплатной горячей линии MERTECH 8-800-555-7783 или напишите запрос на почту support@mertech.ru
К.И.С. 03.03.2026
