Подключение и настройка сканера MERTECH X27

Для настройки и управления сканером MERTECH X27 скачайте утилиту SuperConfig на странице товара или по ссылке.

Подключение к электросети

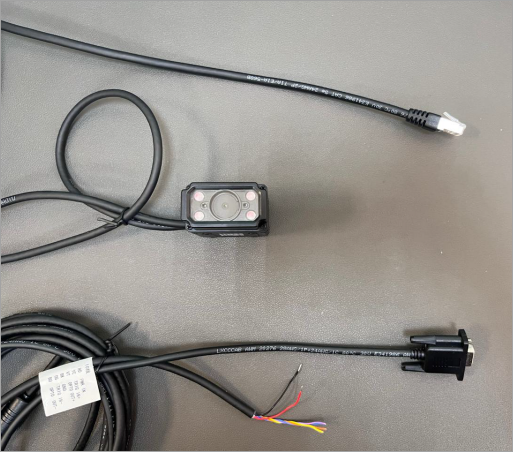

Сканер MERTECH X27 получает питание только от интерфейсного кабеля (арт. 21086). Его необходимо подключать через красный (+) и черный (-) провода. Блок питания должен иметь напряжение 12-24 В и ампераж 0.5-1.5 А.

../_images/x27-1.png

Подключение передачи данных через Ethernet (cетевой интерфейс)

  1. Подключите сканер к компьютеру через Ethernet-кабель (арт. 21087).

    ../_images/x27-2.png

  2. Запустите утилиту SuperConfig, вверху окна нажмите add и выберите Search Device.

    ../_images/x27-4.png

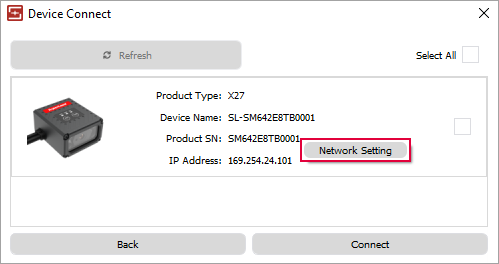

  3. В списке выберите нужный сканер, нажмите по нему правой кнопкой мыши. Перейдите в пункт Network Setting.

    ../_images/x27-5.png

  4. В открывшемся окне укажите свободный IP-адрес в вашей подсети и основной шлюз (Gateway). Нажмите Admit. Сканер перезапустится.

    ../_images/x27-6.png

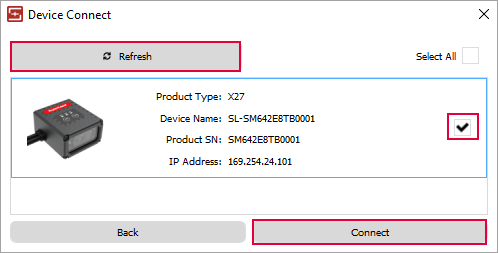

  5. В окне Device Connect нажмите Refresh, выберите нужный сканер и нажмите Connect.

    ../_images/x27-7.png

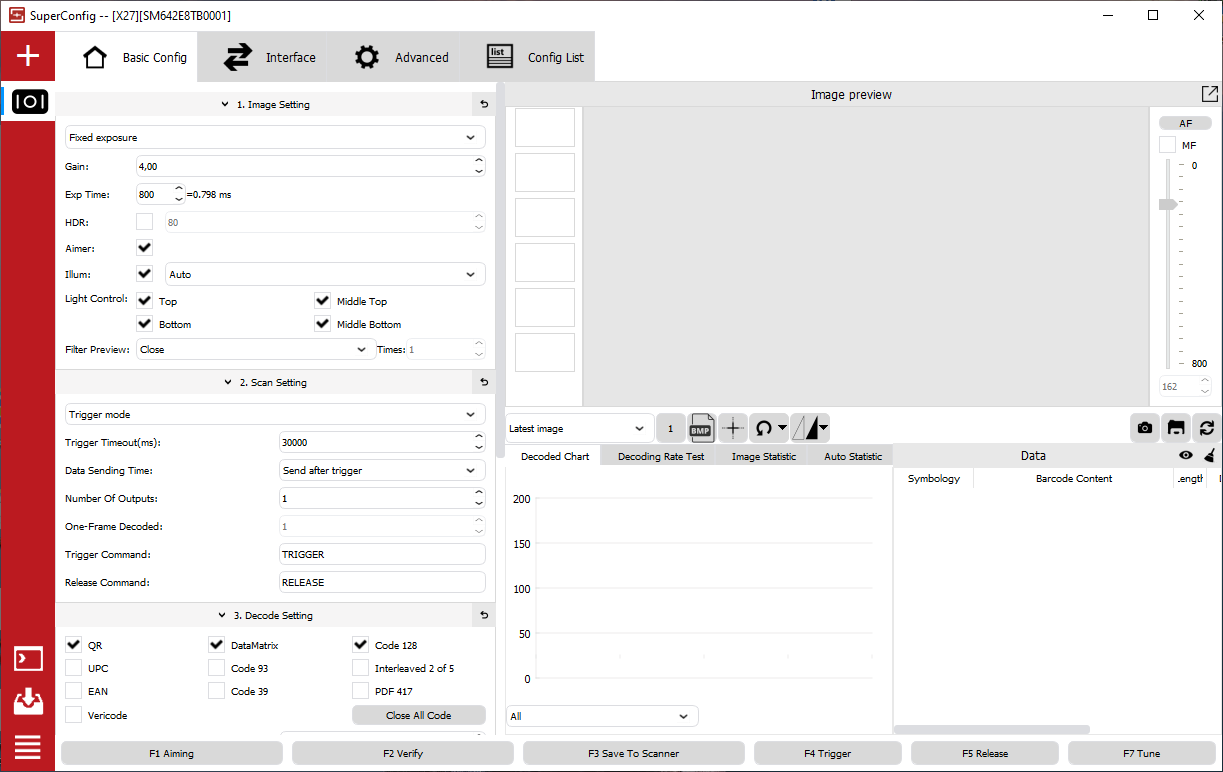

Готово. Сканер подключился к утилите.

../_images/x27-8.png

Подключение передачи данных через COM-порт (RS-232)

На заводских настройках сканер передает информацию через Ethernet-кабель (арт. 21087). Для изменения интерфейса передачи данных потребуются дополнительные настройки через утилиту SuperConfig.

  1. Оставьте подключение через Ethernet-кабель (арт. 21087) и одновременно подключите сканер к компьютеру через интерфейсный кабель (арт. 21086): коннектор вставьте в сканер, а COM-разъём — в COM-порт копьютера.

    ../_images/x27-3.png

  2. Чтобы изменить интерфейс для передачи данных, в утилите SuperConfig перейдите к нужному сканеру, который подключен через Ethernet. Переключитесь на вкладку Interface.

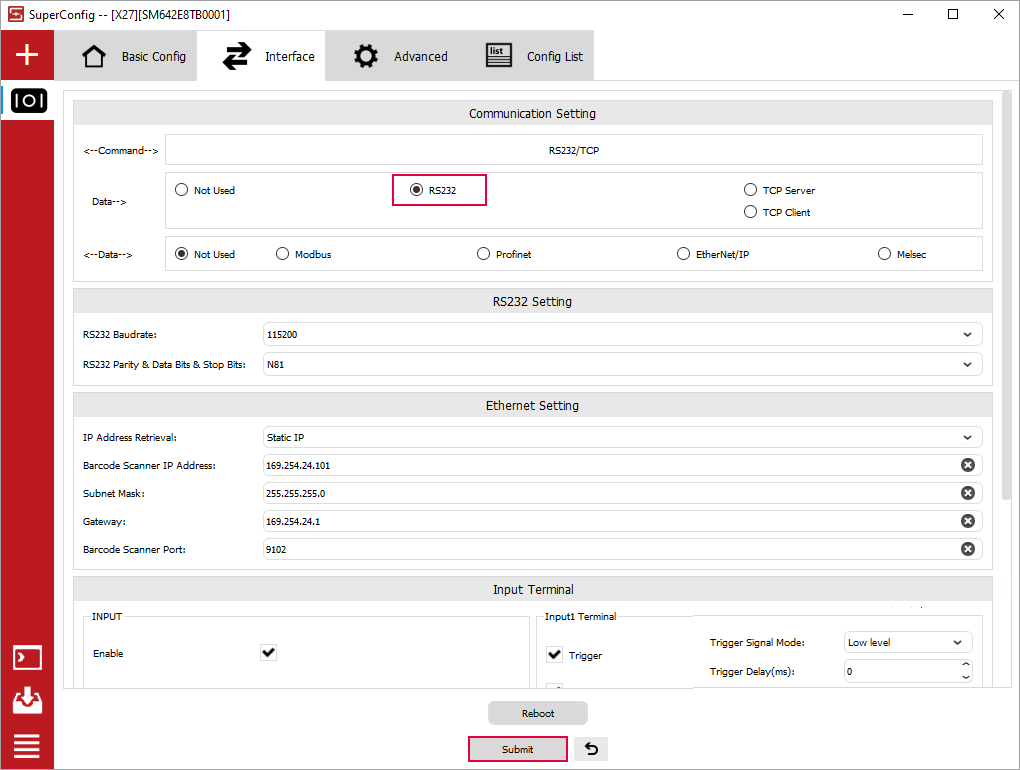

  3. В блоке Communication Setting выберите интерфейс передачи данных RS232. Нажмите Submit.

    ../_images/x27-9.png

  4. После изменения интерфейса передачи данных потребуется перезагрузка сканера. Внизу окна нажмите Reboot. Сканер готов к работе, но к утилите он уже не подключен.

  5. Чтобы изменить другие настройки, переподключите сканер в утилите — удалите его и подключите заново.

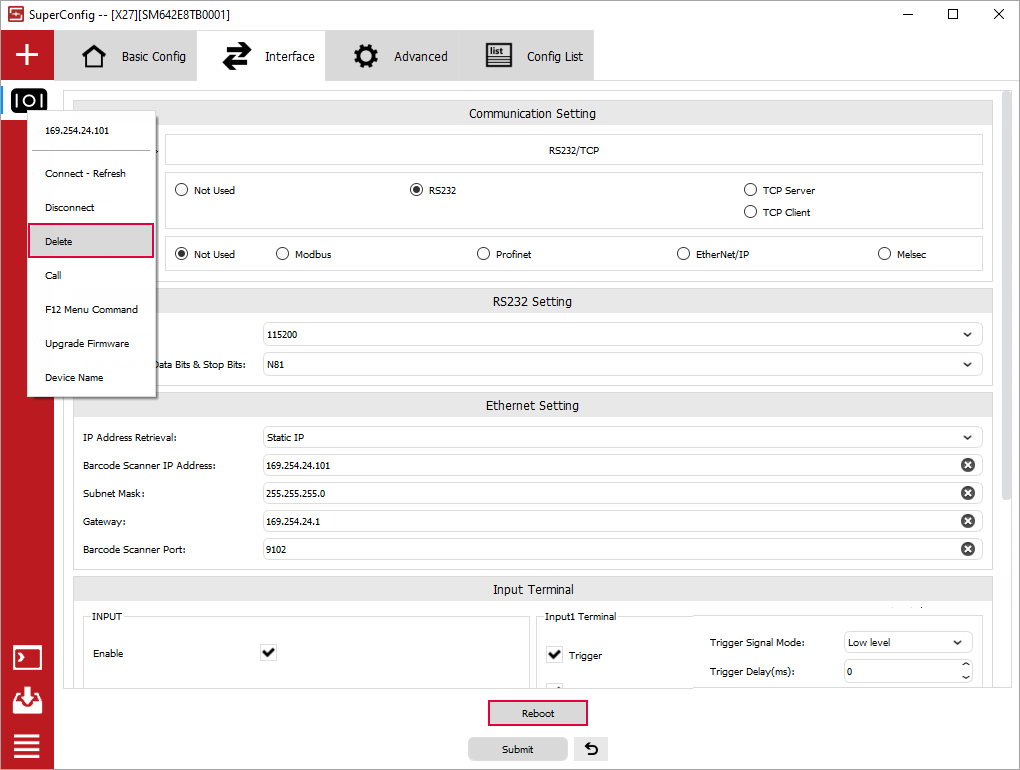

Для удаления нажмите правой кнопкой мыши на значок сканера и в меню выберите Delete.

../_images/x27-10.png

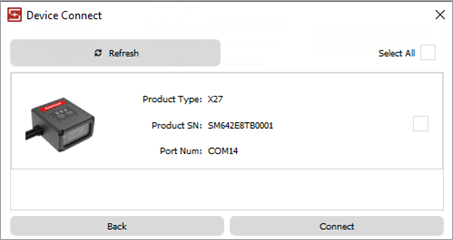

Затем заново подключите сканер в утилите. Выберите его в списке и нажмите Connect.

../_images/x27-11.png

При необходимости настройте параметры изображения, тип сканирования, уточните, какие коды он должен сканировать, а какие нет.

Проверка работы сканера

Проверить работу сканера можно с помощью утилиты SuperConfig или другой, например, Hercules. Подробнее о проверке.

Примечание

Если вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, позвоните по телефону бесплатной горячей линии MERTECH 8-800-555-7783 или напишите запрос на почту support@mertech.ru
