Подключение и настройка сканера MERTECH C25DE

Для настройки и управления сканером MERTECH C25DE скачайте утилиту SuperConfig на странице товара или по ссылке.

Подключение к электросети

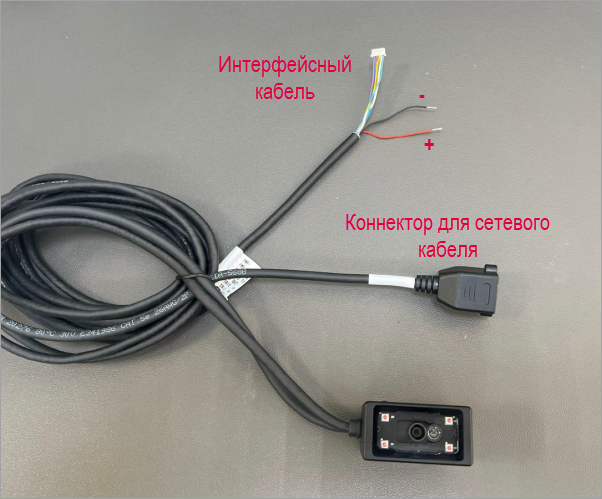

Сканер C25DE подключается получает питание только от интерфейсного кабеля. Его необходимо подключать через красный (+) и черный (-) провода. Блок питания должен иметь напряжение 12-24 В и ампераж 0.5-1.5 А.

../_images/C25DE-1.png

Подключение передачи данных через Ethernet (cетевой интерфейс)

Для подключения потребуется патч-корд (в комплект не входит).

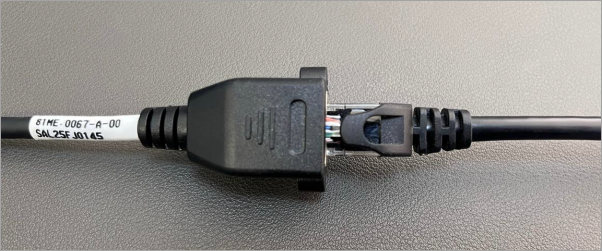

  1. Один конец патч-корда вставьте в коннектор сканера. Другой подключите к компьютеру. Также патч-корд можно подключить к роутеру или другому устройству.

    ../_images/C25DE-2.png

  2. Запустите утилиту SuperConfig, вверху окна нажмите add и выберите Search Device.

    ../_images/x27-4.png

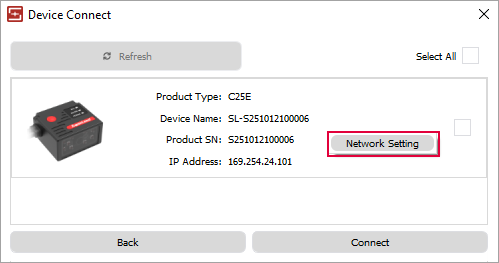

  3. В списке выберите нужный сканер, нажмите по нему правой кнопкой мыши. Перейдите в пункт Network Setting.

    ../_images/C25DE-5.png

  4. В открывшемся окне укажите свободный IP-адрес в вашей подсети и основной шлюз (Gateway). Нажмите Admit. Сканер перезапустится.

    ../_images/x27-6.png

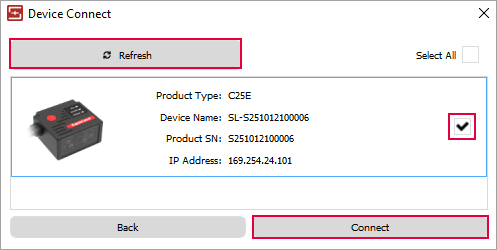

  5. В окне Device Connect нажмите Refresh, выберите нужный сканер и нажмите Connect.

    ../_images/C25DE-7.png

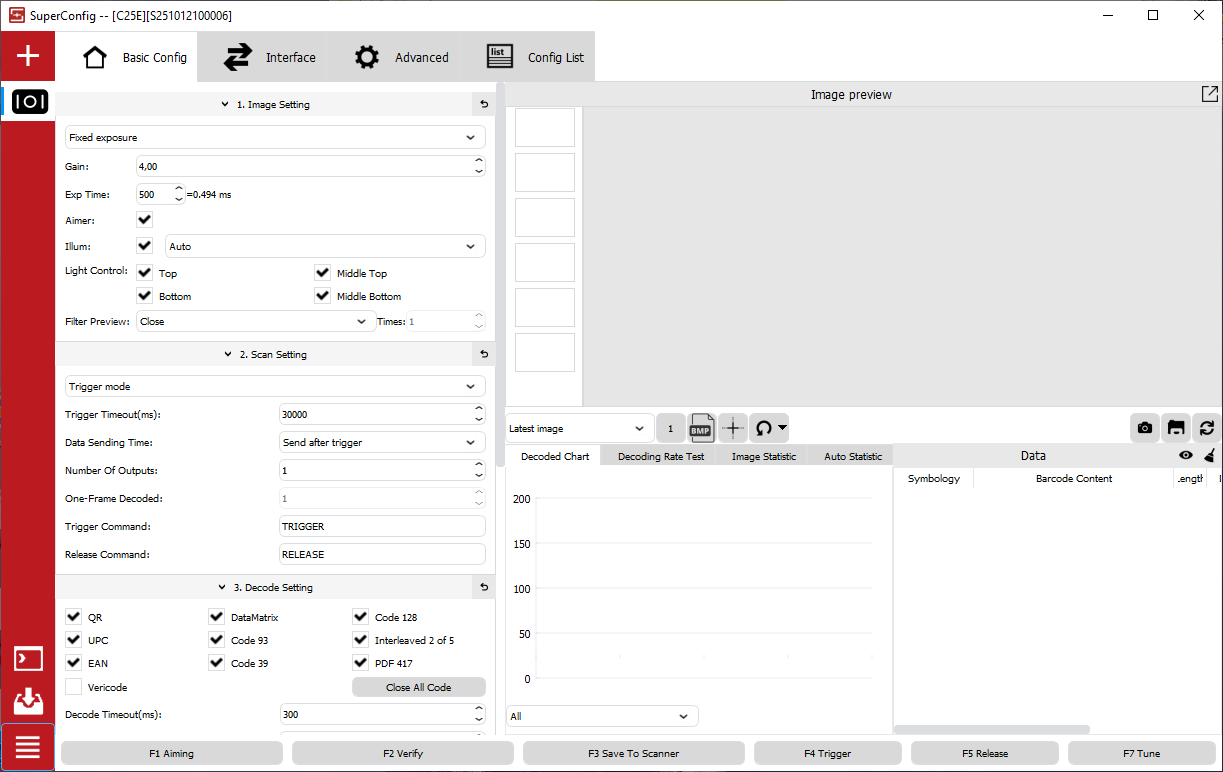

Готово. Сканер подключился к утилите.

../_images/C25DE-8.png

Подключение передачи данных через COM-порт (RS-232, Serial COM)

Для подключения потребуется монтаж коннектора для COM-порта, так как кабель не входит в комплект поставки.

Подготовка кабеля

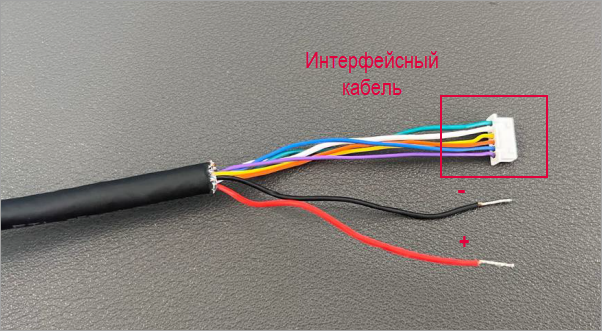

Для подключения через COM-порт обрежьте часть интерфейсного кабеля, выделенного на изображении ниже, и вместо него вмонтируйте COM-коннектор (RS-232, «мама»).

../_images/C25DE-3.png
Схема распиновки

№ пина

Назначение провода

Цвет

1

PWR+

Красный

2

PWR GRN

Черный

3

RS232 RX

Зеленый

4

RS232 TX

Белый

5

IO OUT-

Желтый

6

TRIG_IN-

Оранжевый

7

TRIG_IN+

Синий

8

IO OUT+

Фиолетовый

На заводских настройках сканер передает информацию через сетевой коннектор. Для изменения интерфейса передачи данных потребуются дополнительные настройки через утилиту SuperConfig.

Настройка через утилиту

  1. Оставьте подключение через cетевой интерфейс и одновременно подключите сканер к компьютеру через интерфейсный кабель: смонтированный COM-коннектор вставьте в COM-порт копьютера. Подключите также электропитание.

  2. Чтобы изменить интерфейс для передачи данных, в утилите SuperConfig перейдите к нужному сканеру. Переключитесь на вкладку Interface.

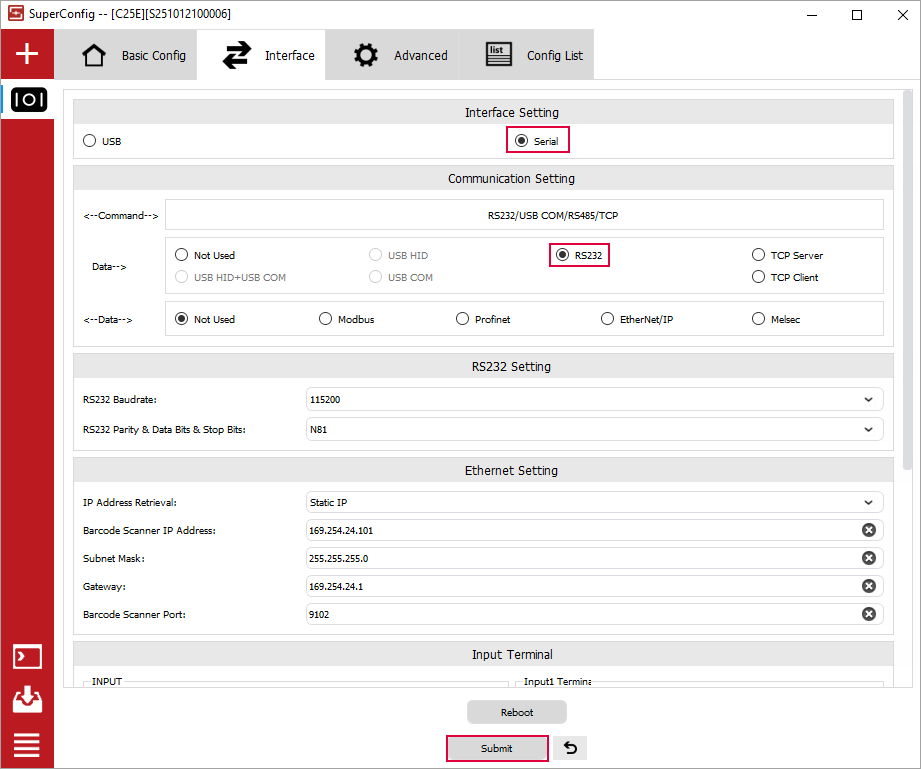

  3. В блоке Communication Setting выберите интерфейс передачи данных RS232. Нажмите Submit.

    ../_images/C25DE-9.png

  4. После изменения интерфейса передачи данных потребуется перезагрузка сканера. Внизу окна нажмите Reboot. Сканер готов к работе, но к утилите он уже не подключен.

  5. Чтобы изменить другие настройки, переподключите сканер в утилите — удалите его и подключите заново.

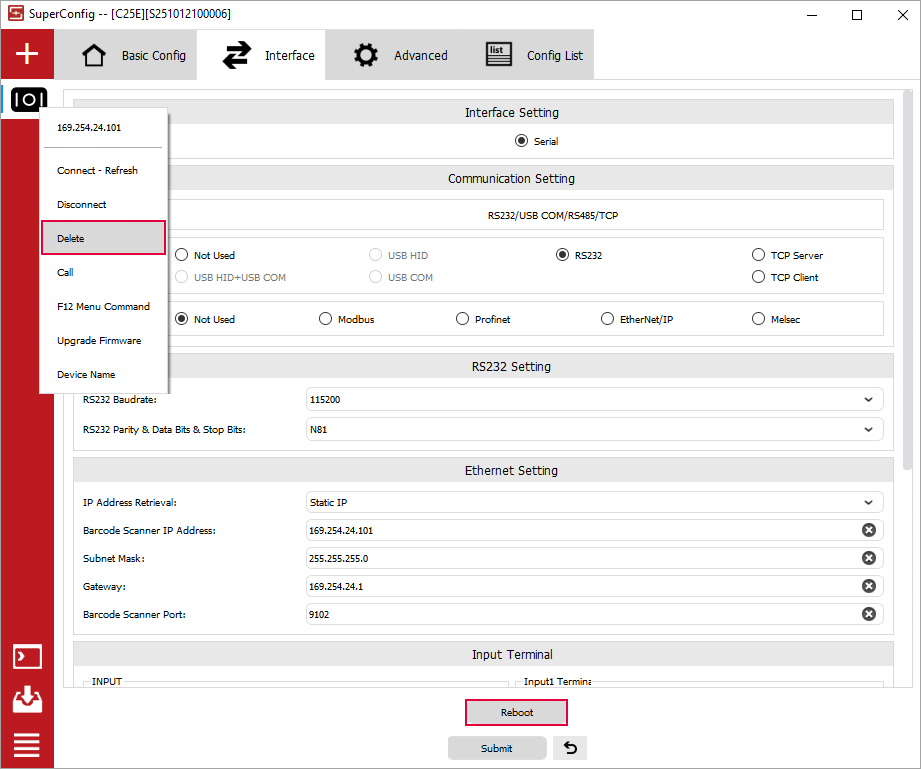

Для удаления нажмите правой кнопкой мыши на значок сканера и в меню выберите Delete.

../_images/C25DE-10.png

Затем заново подключите сканер в утилите. Выберите его в списке и нажмите Connect. При необходимости настройте параметры изображения, тип сканирования, уточните, какие коды он должен сканировать, а какие нет.

Проверка работы сканера

Проверить работу сканера можно с помощью утилиты SuperConfig или другой, например, Hercules. Подробнее о проверке.

Примечание

Если Вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, пожалуйста позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на нашу почту support@mertech.ru
