Подключение и настройка сканера MERTECH C20DU

Для настройки и управления сканером MERTECH C20DU скачайте утилиту SuperConfig на странице товара или по ссылке.

Подключение к электросети

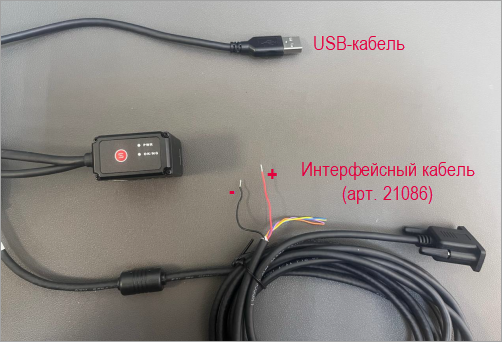

Сканер C20DU подключается к электропитанию 2 способами:

  • через USB-кабель;

  • через интерфейсный кабель (арт. 21086). Его необходимо подключать через красный (+) и черный (-) провода. Блок питания должен иметь напряжение 12-24 В и ампераж 0.5-1.5 А.

Если подключены оба кабеля, приоритетным будет считаться USB.

../_images/C20DU-1.png

Подключение передачи данных через USB-кабель (USB-HID, HID-POS)

  1. Подключите сканер к компьютеру через USB-кабель.

  2. Запустите утилиту SuperConfig, вверху окна нажмите add и выберите Search Device.

    ../_images/x27-4.png

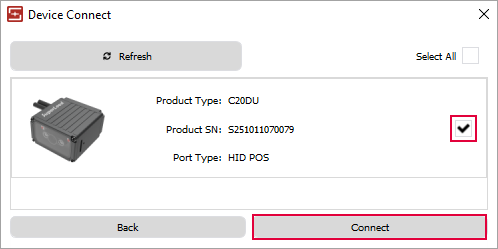

  3. В окне Device Connect выберите нужный сканер и нажмите Connect.

    ../_images/C20DU-4.png

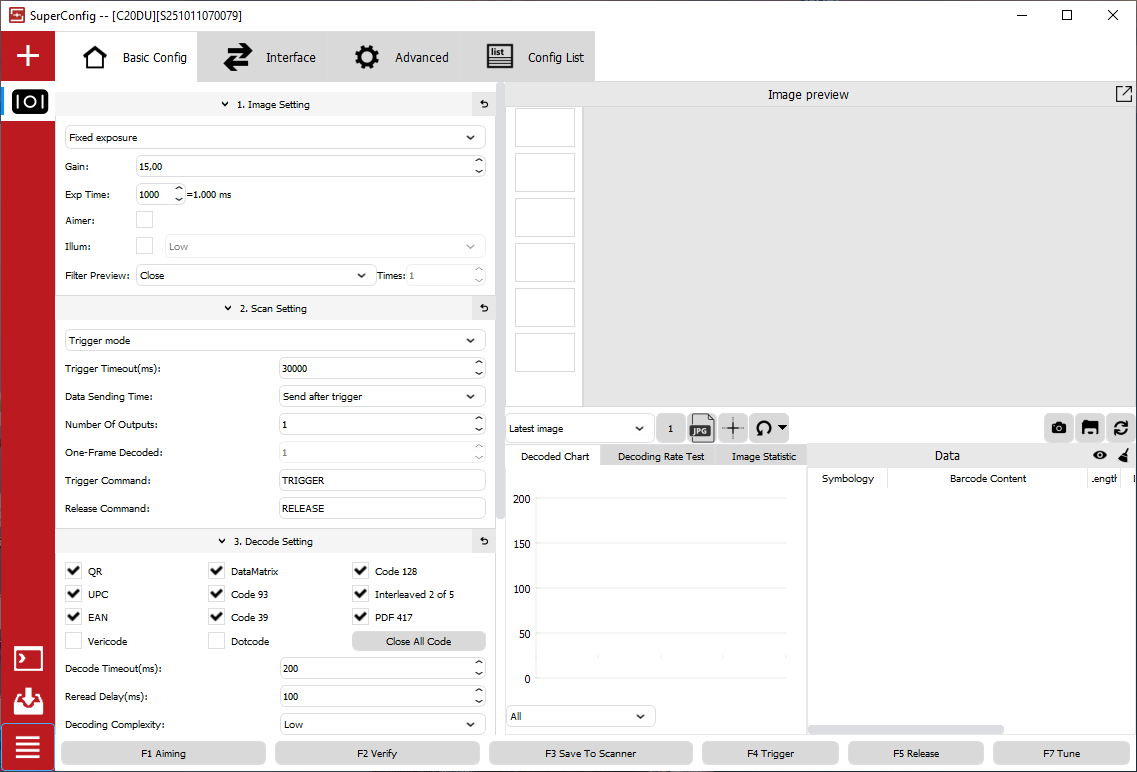

Готово. Сканер подключился к утилите.

../_images/C20DU-5.png

Подключение передачи данных через COM-порт (RS-232, Serial COM)

На заводских настройках сканер передает информацию через USB-кабель. Для изменения интерфейса передачи данных потребуются дополнительные настройки через утилиту SuperConfig.

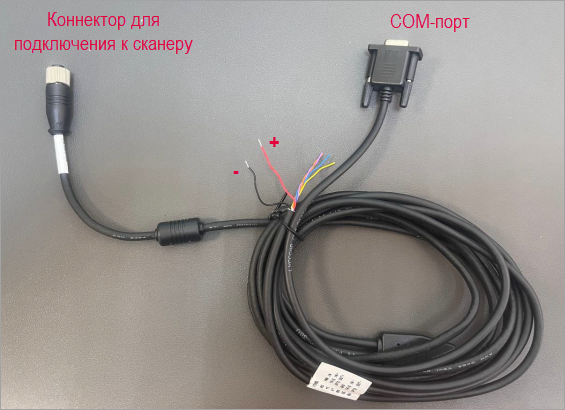

  1. Оставьте подключение через USB-кабель и одновременно подключите сканер к компьютеру через интерфейсный кабель (арт. 21086): коннектор вставьте в сканер, а COM-разъём — в COM-порт копьютера. Подключите также электропитание.

    ../_images/x27-3.png

  2. Чтобы изменить интерфейс для передачи данных, в утилите SuperConfig перейдите к нужному сканеру. Переключитесь на вкладку Interface.

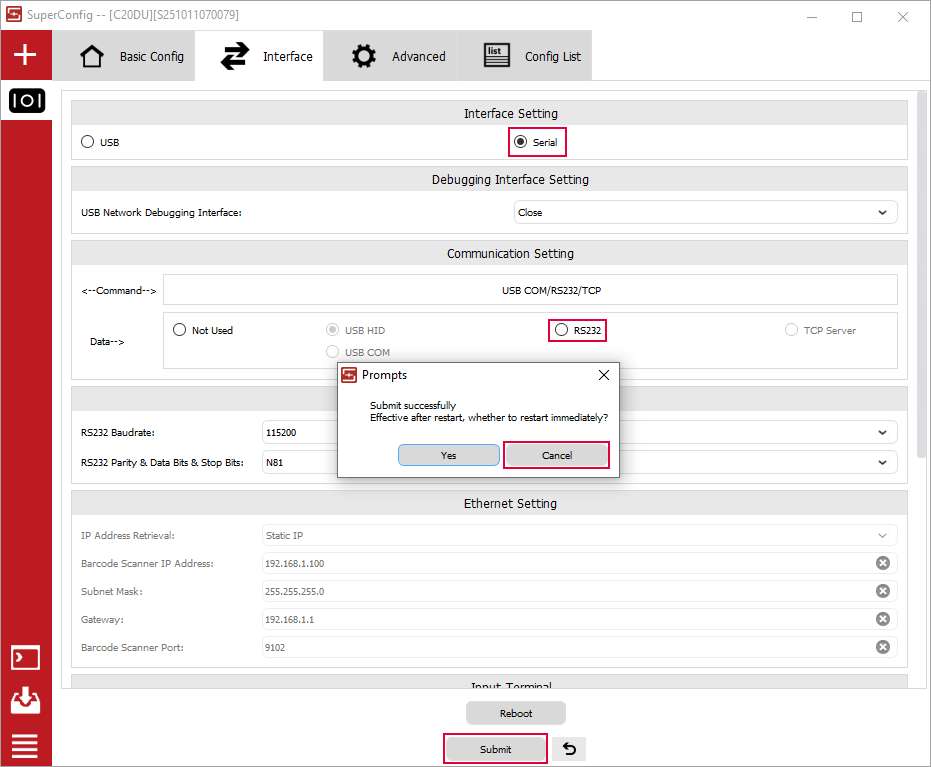

  3. В блоке Interface Setting выберите Serial. В окне Prompts откажитесь от перезагрузки — нажмите Cancel.

  4. В блоке Communication Setting выберите интерфейс передачи данных RS232. Нажмите Submit.

    ../_images/C20DU-6.png

  5. После изменения интерфейса передачи данных потребуется перезагрузка сканера. Внизу окна нажмите Reboot. Сканер готов к работе, но к утилите он уже не подключен.

  6. Чтобы изменить другие настройки, переподключите сканер в утилите — удалите его и подключите заново.

Для удаления нажмите правой кнопкой мыши на значок сканера и в меню выберите Delete.

../_images/C20DU-8.png

Затем заново подключите сканер в утилите. Выберите его в списке и нажмите Connect. При необходимости настройте параметры изображения, тип сканирования, уточните, какие коды он должен сканировать, а какие нет.

Подключение передачи данных через USB-COM

  1. Подключите сканер к компьютеру через USB-кабель.

  2. Чтобы изменить интерфейс для передачи данных, в утилите SuperConfig перейдите к нужному сканеру. Переключитесь на вкладку Interface.

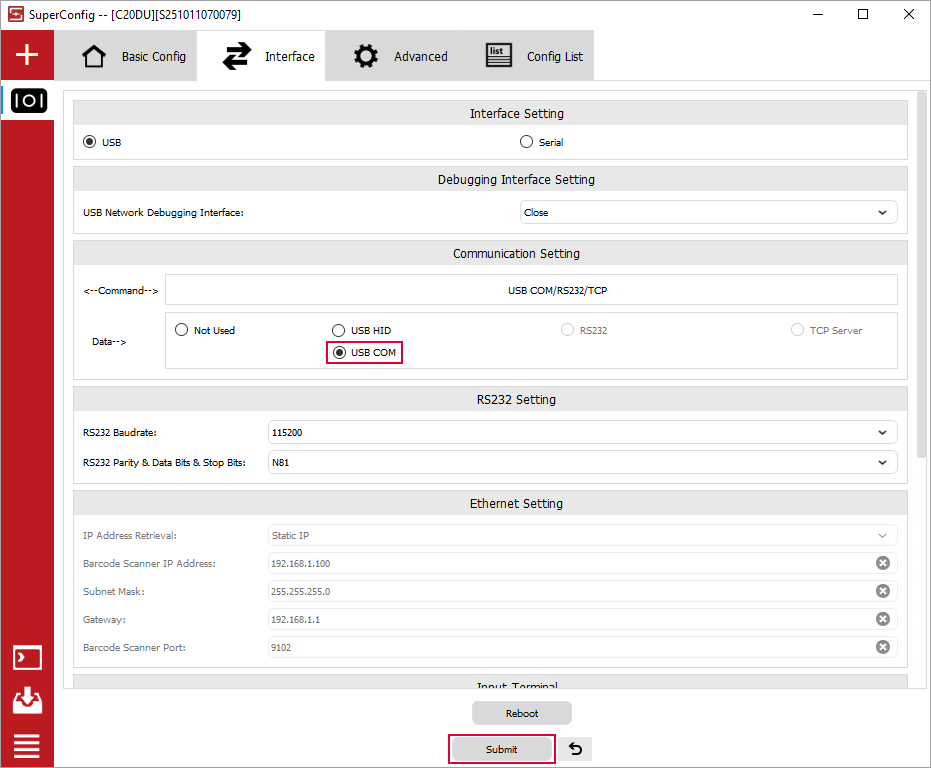

  3. В блоке Interface Setting выберите USB.

  4. В блоке Communication Setting выберите интерфейс передачи данных USB COM. Нажмите Submit.

    ../_images/C20DU-7.png

  5. После изменения интерфейса передачи данных потребуется перезагрузка сканера. Внизу окна нажмите Reboot. Сканер готов к работе, но к утилите он уже не подключен.

  6. Чтобы изменить другие настройки, переподключите сканер в утилите — удалите его и подключите заново.

Для удаления нажмите правой кнопкой мыши на значок сканера и в меню выберите Delete.

../_images/C20DU-8.png

Затем заново подключите сканер в утилите. Выберите его в списке и нажмите Connect.

При необходимости настройте параметры изображения, тип сканирования, уточните, какие коды он должен сканировать, а какие нет.

Проверка работы сканера

Проверить работу сканера можно с помощью утилиты SuperConfig или другой, например, Hercules. Подробнее о проверке.

Примечание

Если Вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, пожалуйста позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на нашу почту support@mertech.ru

К.И.С., М.К.Е. 15.01.2026
