Распакуйте архив New BLEUpdate.rar и запустите исполняемый файл BLEUpdate.exe.

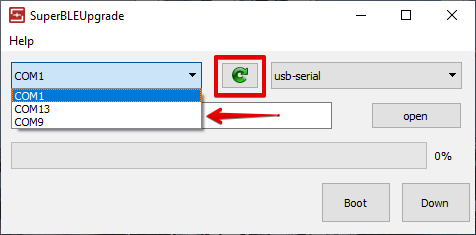

Просмотрите все доступные COM подключения, после этого подключите Dongle к компьютеру и нажмите зеленую кнопку обновления списка портов. Выберите номер COM порта, который появился после обновления (рис.1).

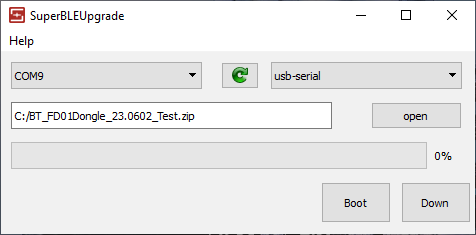

Нажимаем кнопку “Open” и открываем архив с прошивкой, соответствующей подключенному устройству. После этого окно утилиты должно выглядеть примерно так же, как на скриншоте (рис.3).
Кнопка “Boot” переводит устройство в режим подготовки к загрузке прошивки, после её нажатия изменится номер COM-порта устройства. Необходимо обновить информацию зелёной кнопкой обновления списка портов и выставить новое значение актуального COM-порта.
Подсказка
Если при переводе Dongle в режим “Boot” не происходит изменение номера COM порта то необходимо использовать более новую версию Dongle для обновления прошивки.
Кнопка “Down” запускает загрузку прошивки в устройство.
Внимание
Аналогичную процедуру проводим для обновления прошивки Дисплея QR MERTECH.
Порядок настройки сопряжения дисплея QR с Dongle.
После загрузки необходимых версий прошивок становится доступным беспроводное сопряжение дисплея с Dongle. Для этого нужно передать ему серийный номер Dongle, отправив на терминал команду 02 F0 03 53 4E <Serial Number> 2E 03, где <Serial Number> - записанный в HEX-формате серийный номер, указанный на корпусе Dongle (рис.4).
Пример: Команда 02 F0 03 53 4E 38 42 31 44 46 34 41 35 41 37 43 38 2E 03 присваивает терминалу СБП серийный номер 8B1DF4A5A7C8. Используется стандартная кодировка ACSII.

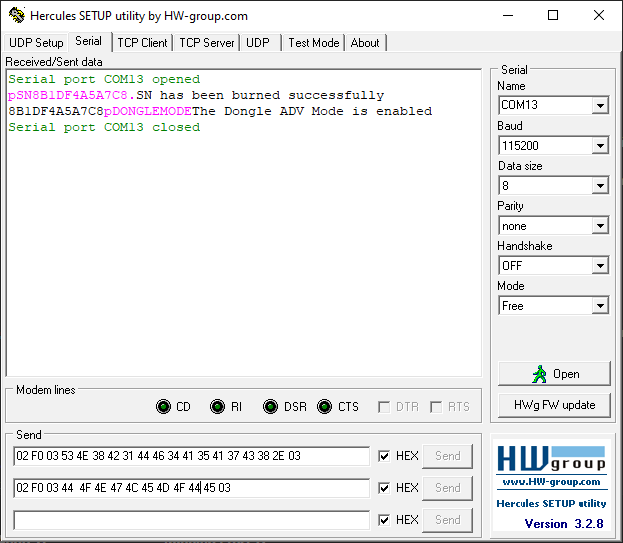

В порт дисплея посылаем команду из указанного выше примера, в ответ должны получить ASCII-сообщение: SN has been burned success-fully 8B1DF4A5A7C8. Также можно узнать текущий серийный номер дисплея с помощью команды 02 F0 03 30 39 31 38 33 34 03, устройство вернёт его в ответ (рис.5).
Затем активируем на дисплее режим подключения к Dongle командой 02 F0 03 44 4F 4E 47 4C 45 4D 4F 44 45 03, в ответ получим ASCII-строку The Dongle ADV Mode is enabled. После этого на экране дисплея должен появится синий значок Bluetooth, что означает его готовность к прямому соединению с Dongle (рис.5).
Примечание
Команды отправляются через терминальную программу с параметрами связи: скорость - 115200, блок данных - 8 бит, проверка четность - нет, управление потоком - нет.
По завершении сопряжения на экране дисплея появится значок Bluetooth, на обратной стороне устройства появится синяя индикация соединения, на Dongle появится синяя индикация соединения.
Примечание
Если вы не нашли ответа на свой вопрос или нуждаетесь в консультации
наших технических специалистов, пожалуйста позвоните по телефону бесплатной
горячей линии MERTECH 8-800-555-7783 или напишите запрос на почтуsupport@mertech.ru
