Отличие плат RS и Ethernet для принтера G80

С января 2025 года существует две ревизии принтера G80, отличающиеся установленными материнскими платами.

Предупреждение

ВАЖНО!

Если в принтер первой ревизии (с синей материнской платой), подключить интерфейсную карту второй ревизии (черный цвет платы), принтер выйдет из строя, что не является гарантийным случаем

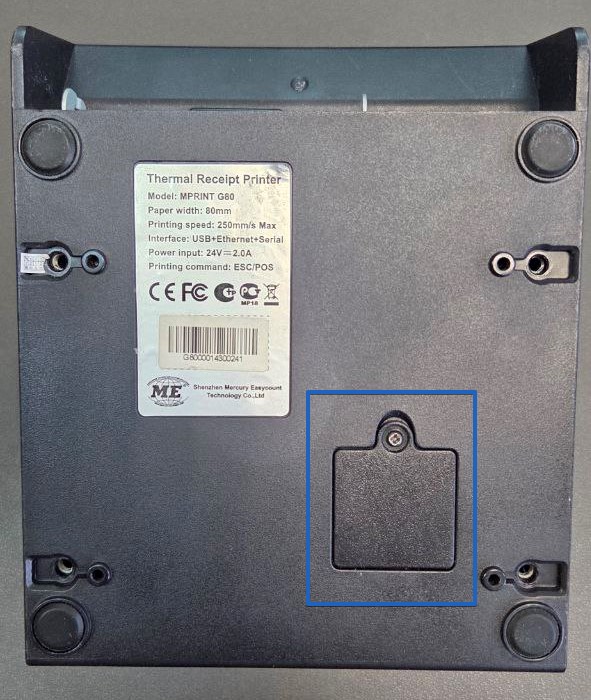

Отличить принтер первой ревизии от второй можно открыв лючок для регулировки ДИП переключателей (рис.1)

(рис.1)

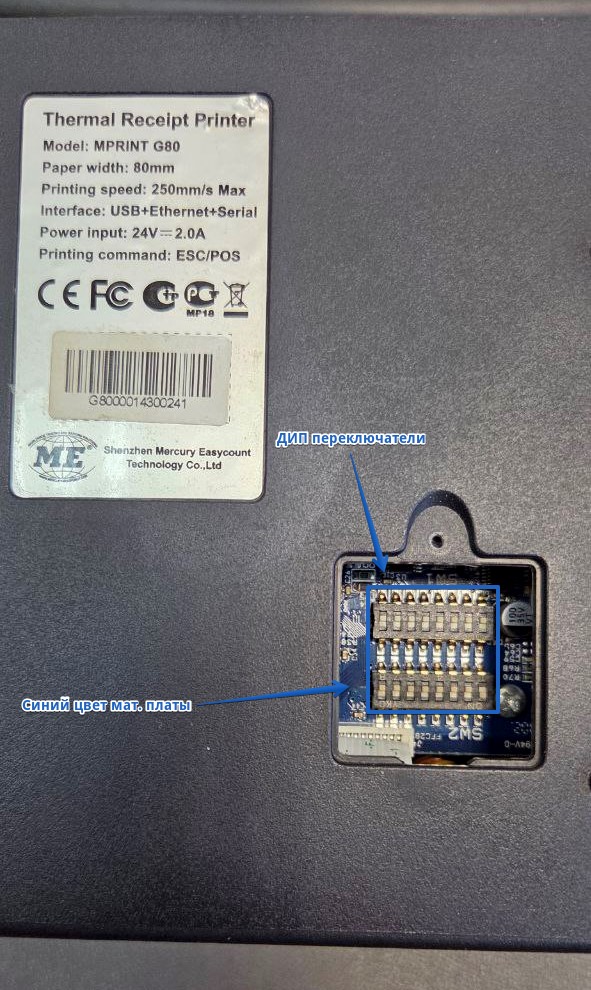

Отличительная особенность принтера G80 (первой ревизии) это синий цвет материнской платы и наличие ДИП переключателей (рис.2).

К нему можно подключать только старую интерфейсную карту синего цвета (рис.4-рис.5).

(рис.2)

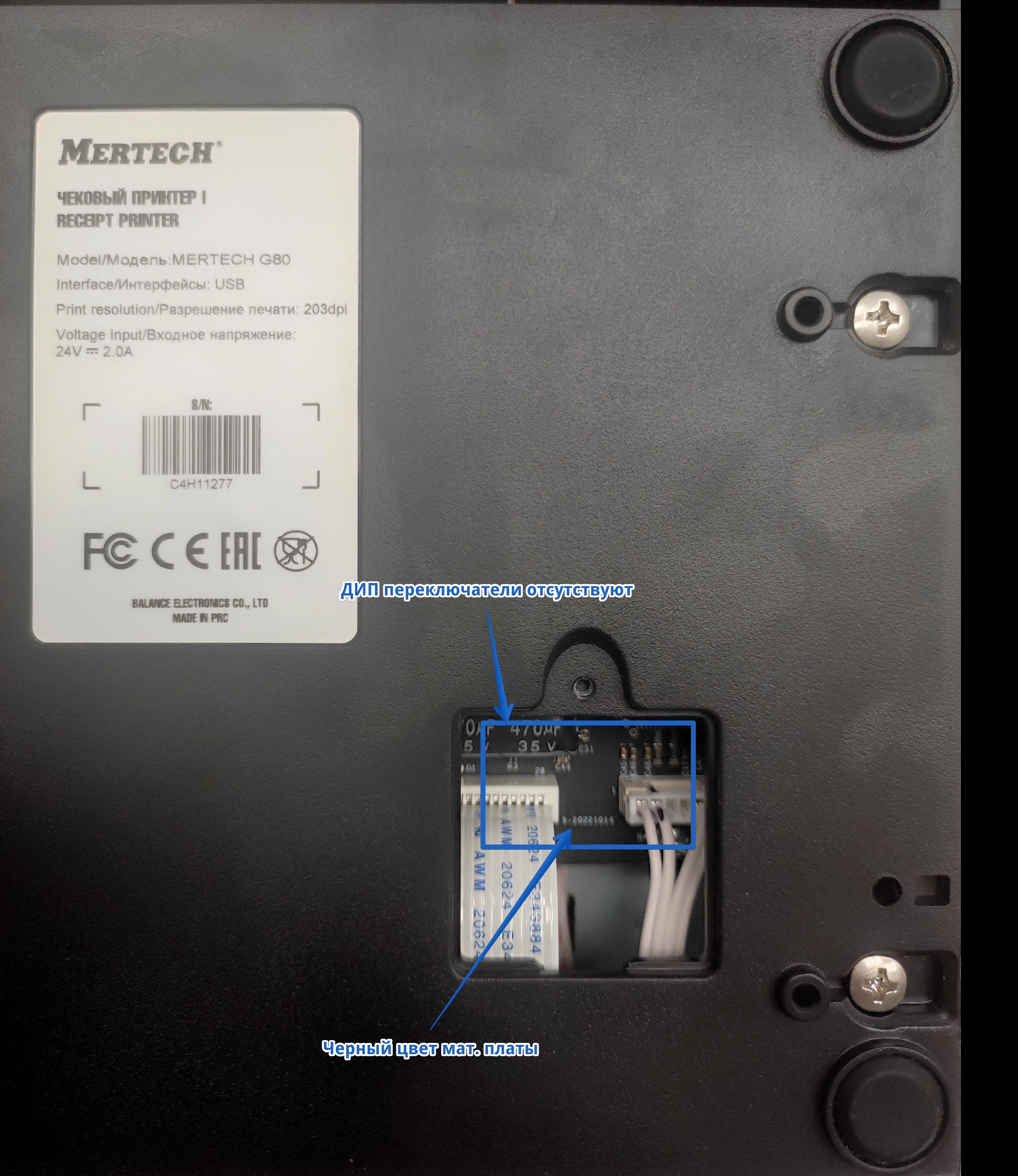

В G80 (второй ревизии) ДИП переключатели отсутствуют, материнская плата черного цвета (рис.3).

К нему можно подключать как новую интерфейсную карту (рис.6-рис.7), так и старую (рис.4-рис.5)

(рис.3)

Предупреждение

Первая ревизия G80 и старая интерфейсная карта сняты с производства и заменяются новой версией.

Для первой ревизии принтера, подходит только старая плата.

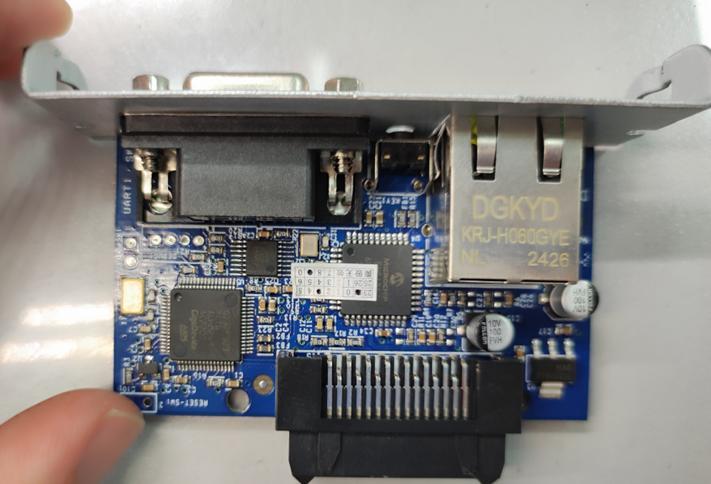

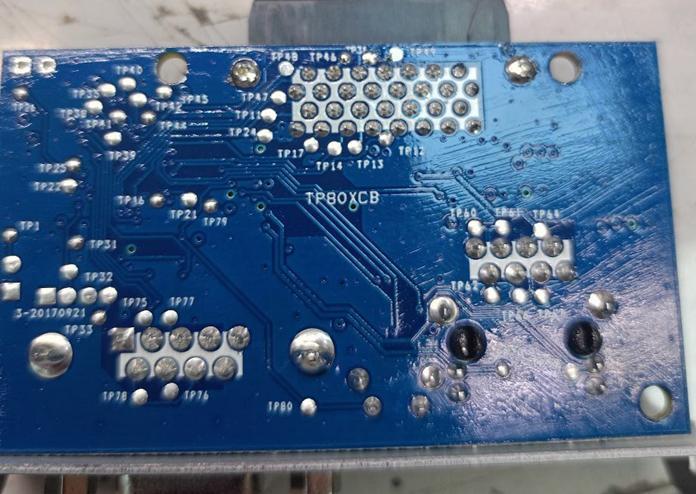

Первая ревизия поддерживает прошивку версии SV1.05.XX, отличительная особенность Синий цвет текстолита (рис.4-рис.5)

(рис.4)

(Рис.5)

Для второй ревизии принтера подходят новая и старые платы.

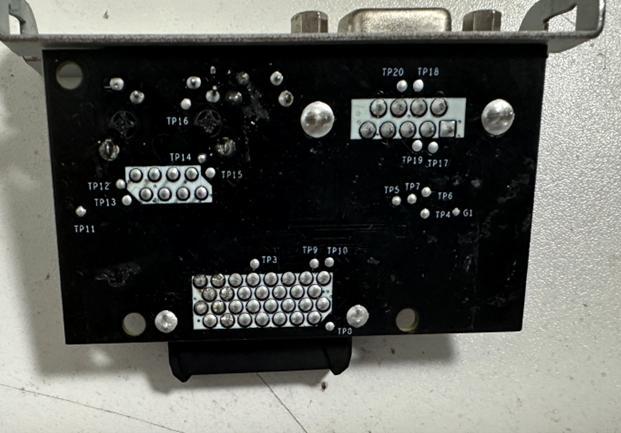

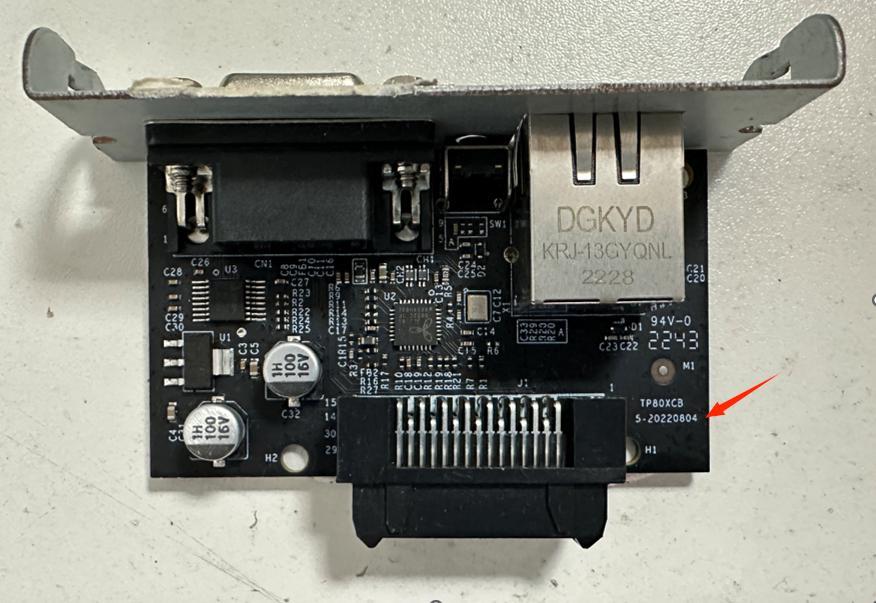

Вторая ревизия поддерживает прошивку версии SV2.00.XX, отличительная особенность Черный цвет текстолита и маркировка TP80XCB 5-20220604 (рис.6-рис.7)

(рис.6)

(рис.7)

Предупреждение

ВАЖНО!

Первая и вторая ревизии принтера G80 имеют разные материнские платы. Не путайте прошивку между ними! Если прошить принтер первой ревизии новой прошивкой, принтер выйдет из строя, что не является гарантийным случаем.

Если оригинальная прошивка была SV1.05.XX — используйте только SV1.05.XX.

Если оригинальная прошивка была SV2.00.XX — используйте только SV2.00.XX.

Предупреждение

ФАЙЛ ПРОШИВКИ МОЖНО ПОЛУЧИТЬ ПОСЛЕ ОФОРМЛЕНИЯ ЗАПРОСА НА ЭЛ.ПОЧТУ ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ SUPPORT@MERTECH.RU

Примечание

Если Вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, пожалуйста позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на нашу почту support@mertech.ru

---

Г.Н.О. 11.11.2025
