Обновление прошивки MERTECH QR дисплей

Предупреждение

  • Дисплей прошивается так же, как и USB донгл для беспроводных сканеров Mertech.

  • QR дисплеи MERTECH существуют с модулем NFC и без него, ввиду чего прошивки на них отличаются. Будьте внимательны при выборе прошивки. Устанавливайте прошивку именно для Вашей модификации MERTECH QR дисплея.

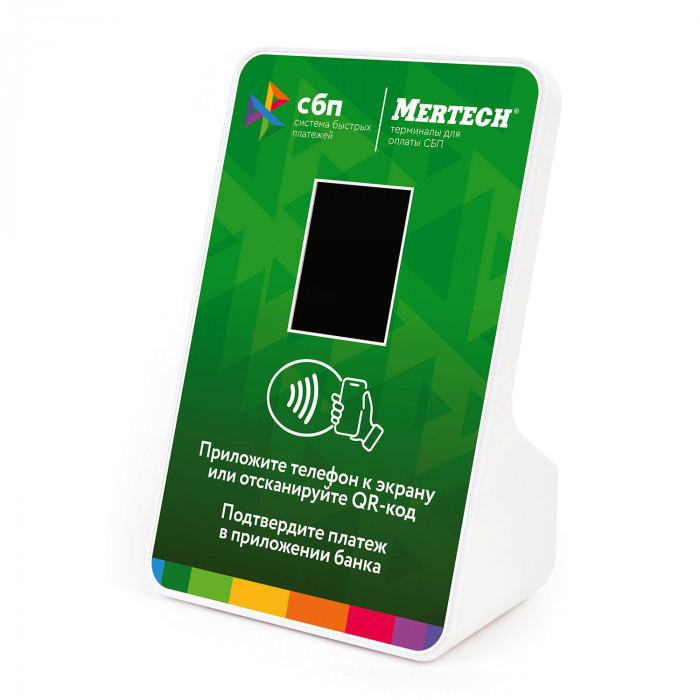

_images/qr_display.jpg

MERTECH QR дисплей с NFC

В случае необходимости обновления прошивки в MERTECH QR дисплее необходимо выполнить следующие шаги:

  1. Комплектным кабелем подключить QR дисплей к компьютеру.

  2. Скачать, разархивировать и запустить программу для обновления ПО QR дисплея MERTECH.

После запуска программы для прошивки MERTECH QR дисплея, ознакомьтесь с наглядным примером прошивки из анимации ниже, далее мы подробно опишем каждый этап прошивки.

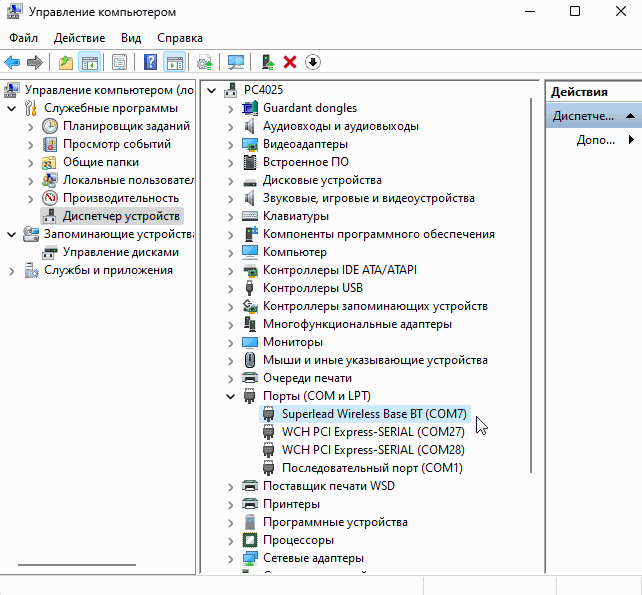

_images/dongle_update.gif

процесс обновления ПО QR дисплея MERTECH (рис.3)

  • Скачать прошивку для:

  • Определить номер COM порта в диспетчере устройств, к которому подключен MERTECH QR дисплей. В нашем случае это COM7 (рис.4).

  • В утилите SuperBLEUpgrade выбрать необходимый номер COM порта, если нужного порта нет, то нажмите кнопку обновить.

  • Далее нажимаем кнопку BOOT, после чего подключенный дисплей перейдет в сервисный режим прошивки, экран погаснет и устройство поменяет номер COM порта (рис.5).

_images/dongle_update_ble1.png

(рис.4)

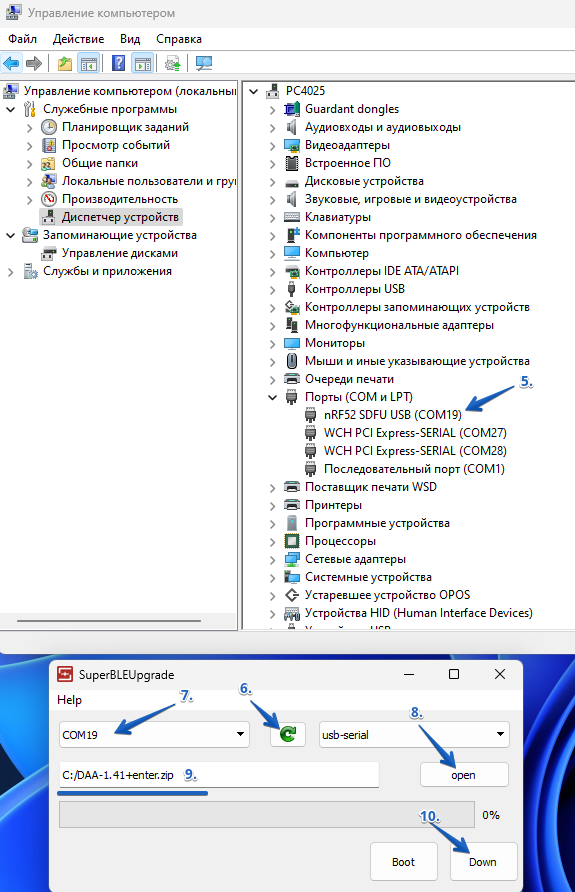

  • Определить в диспетчере устройств новый номер COM порта (в нашем случае порт поменялся на COM19) и выбрать его в утилите SuperBLEUpgrade, если нужного порта нет, то нажмите кнопку обновить (рис.5).

  • Нажимаем кнопку OPEN и выбираем файл прошивки.

  • После чего жмём кнопку DOWN (рис.5), начнётся процесс прошивки, появится прогресс бар и надпись download, ожидаем завершения прошивки и появления надписи OK на зелёном фоне.

_images/dongle_update_ble2.png

(рис.5)

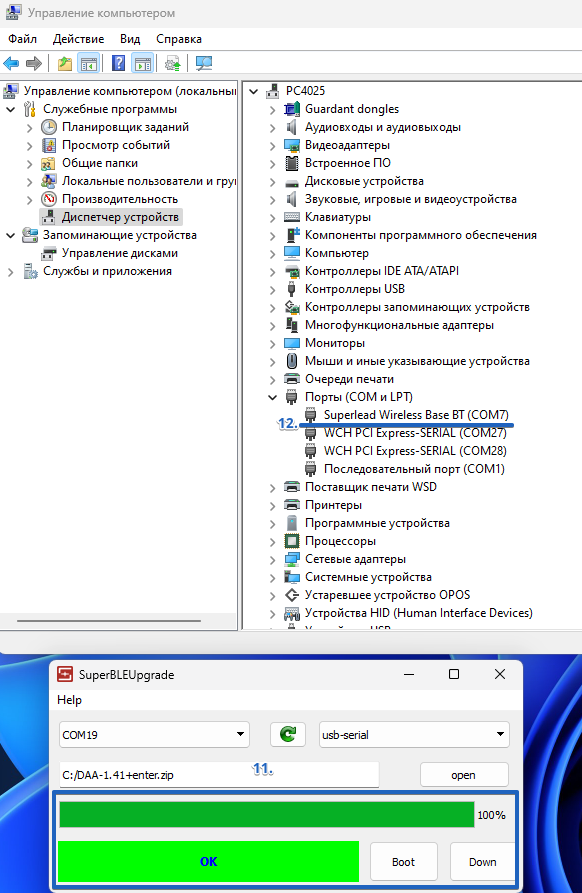

  • Когда процесс прошивки будет окончен, девайс перезагрузится, экран начнет отображать информацию, а в диспетчере устройств дисплей снова получит первоначальный номер COM порта, в нашем случае это COM7 (рис.6).

_images/dongle_update_ble3.png

(рис.6)

На данном этапе прошивка MERTECH QR дисплея завершается.

Примечание

Если Вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, пожалуйста позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на нашу почту support@mertech.ru

Б.И.В. 25.03.2024
