Установка отрезчика на принтер MPRINT TLP300 TERRA NOVA

Примечание

Приобрести отрезчик Вы можете на нашем официальном сайте, обратившись по телефону 8-800-333-00-14 (звонок бесплатный) или отправив запрос на e-mail sale@mertech.ru

../_images/otrezchik1.png

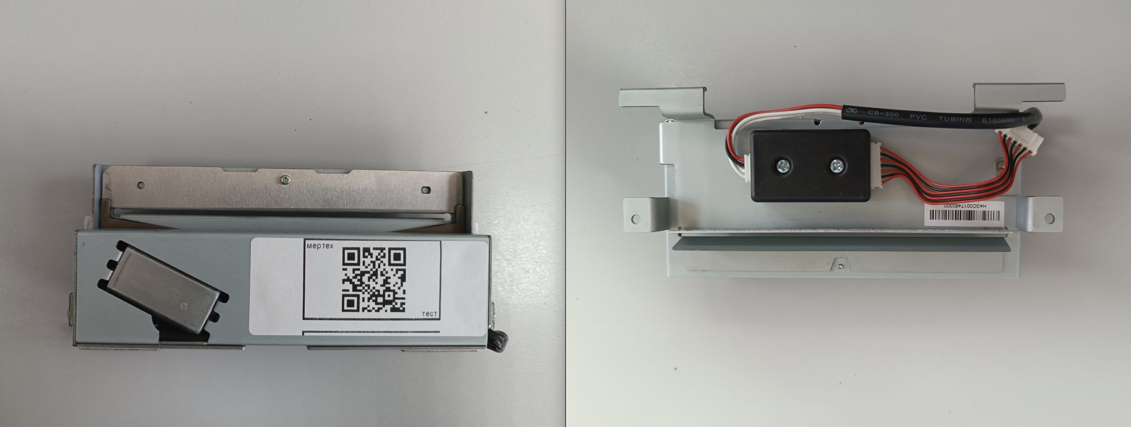

Фото модуля отрезчика с двух сторон (рис.1)

Для установки модуля отрезчика на принтер MPRINT TLP300 TERRA NOVA необходимо выполнить следующие действия:

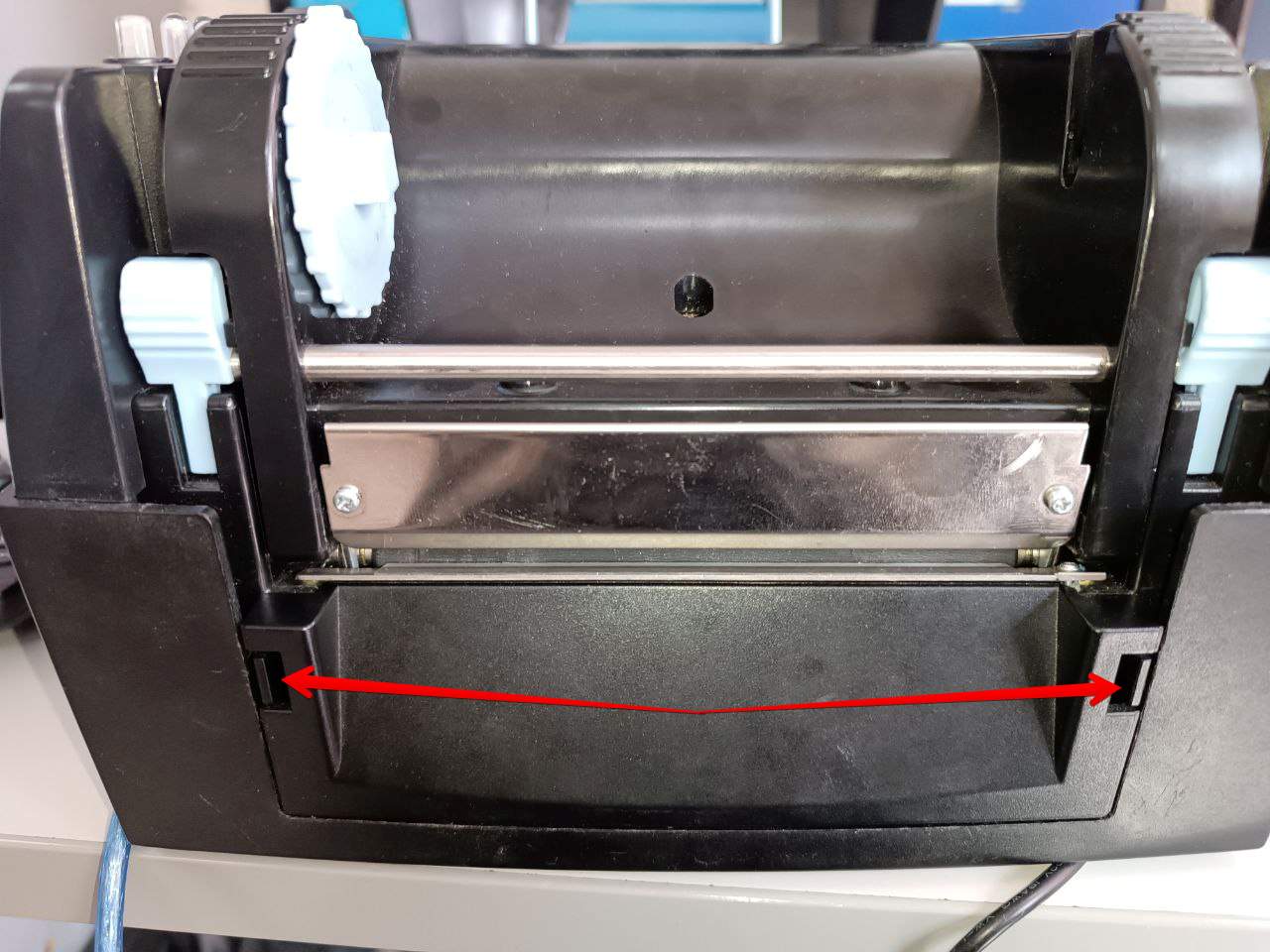

  1. Снимите заглушку, красными стрелками отмечены фиксаторы.

../_images/otrezchik2.png

Заглушка (рис.2)

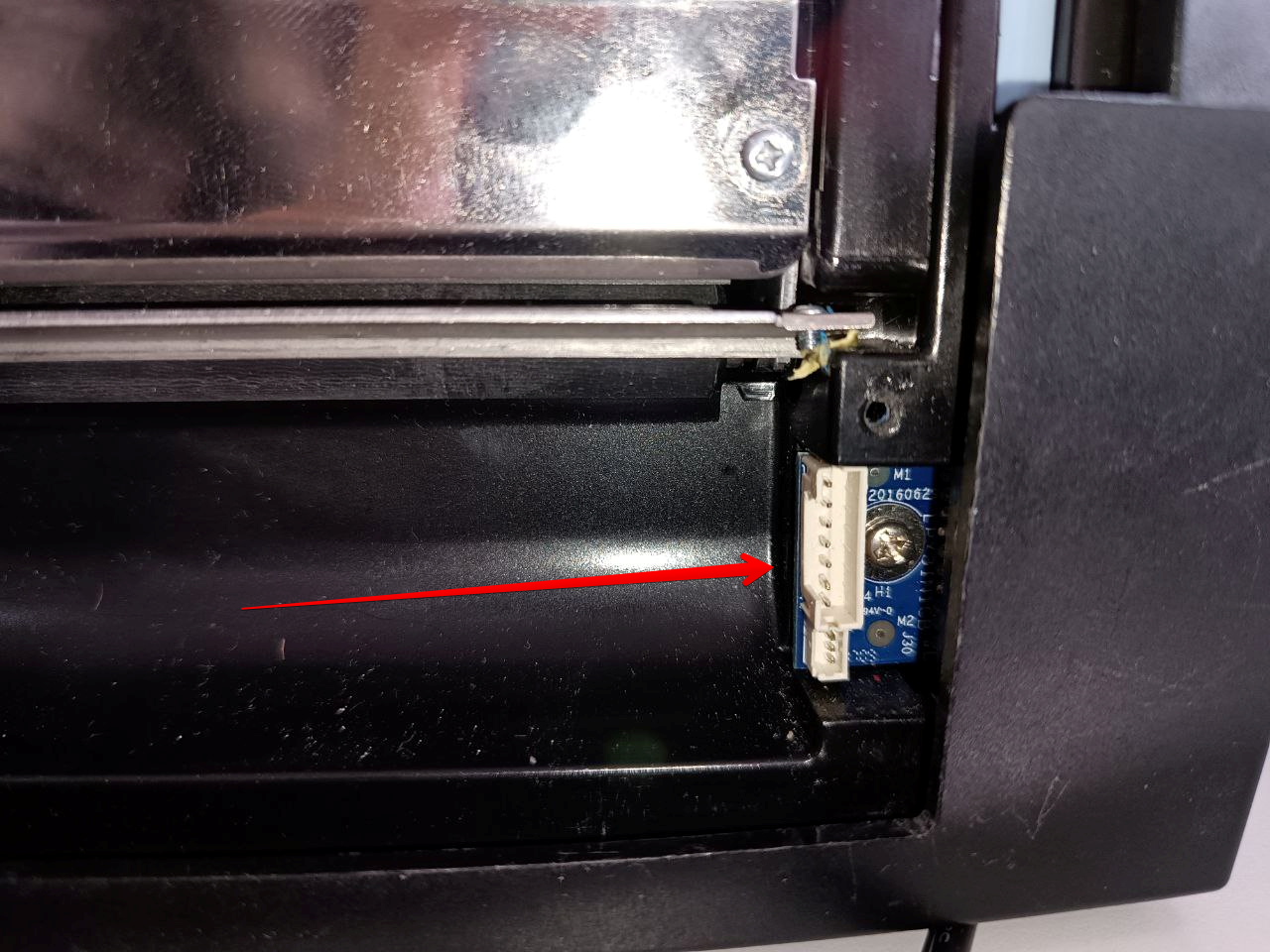

  1. После снятия заглушки видим разъём для подключения отрезчика.

../_images/otrezchik4.png

Разъём для подключения (рис.3)

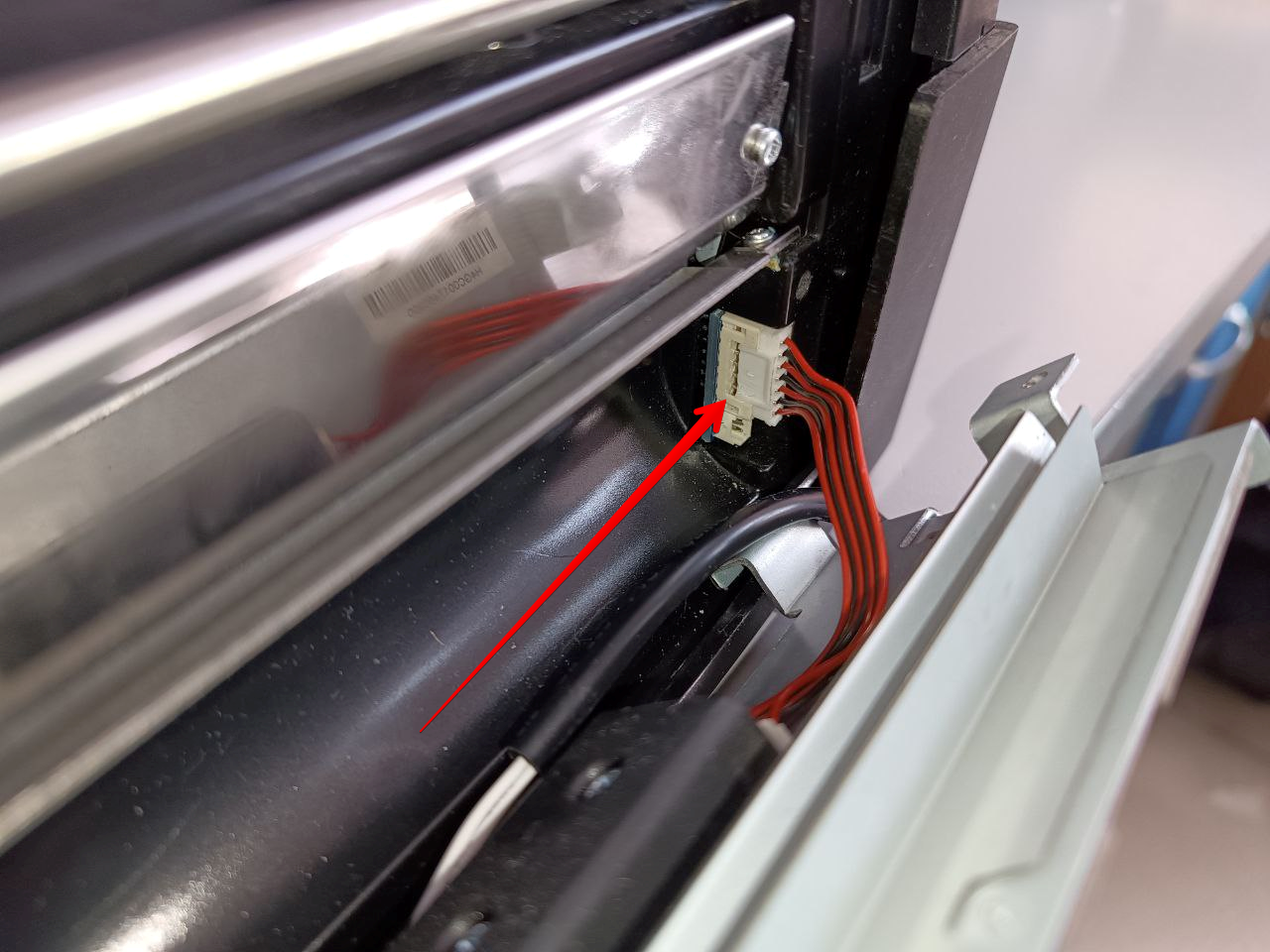

  1. Подключаем шлейф отрезчика в разъём на принтере как на картинке.

../_images/otrezchik5.png

Шлейф подключён к принтеру (рис.4)

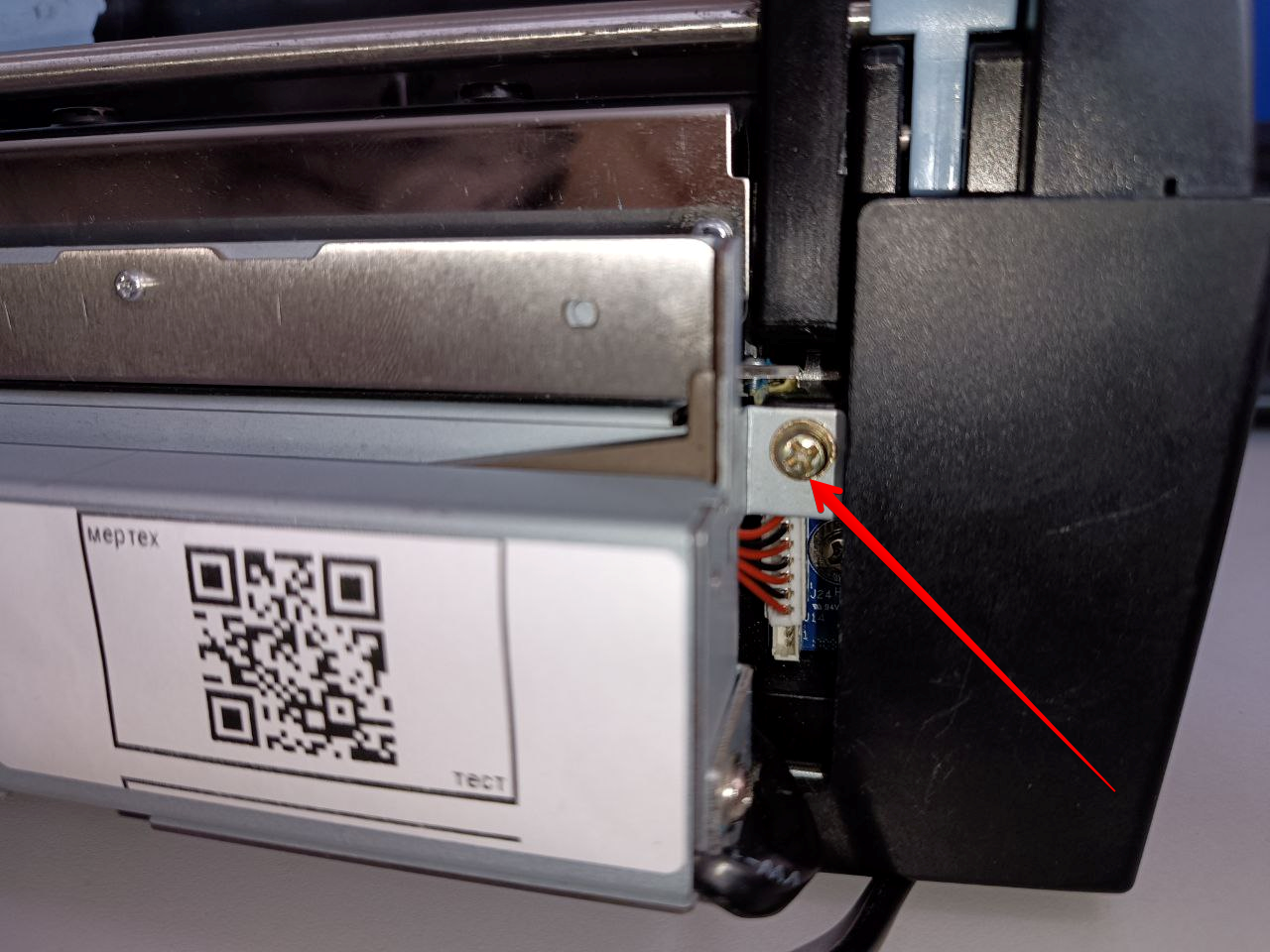

  1. Крепим отрезчик к принтеру с двух сторон.

../_images/otrezchik6.png

Крепление отрезчика к принтеру (рис.5)

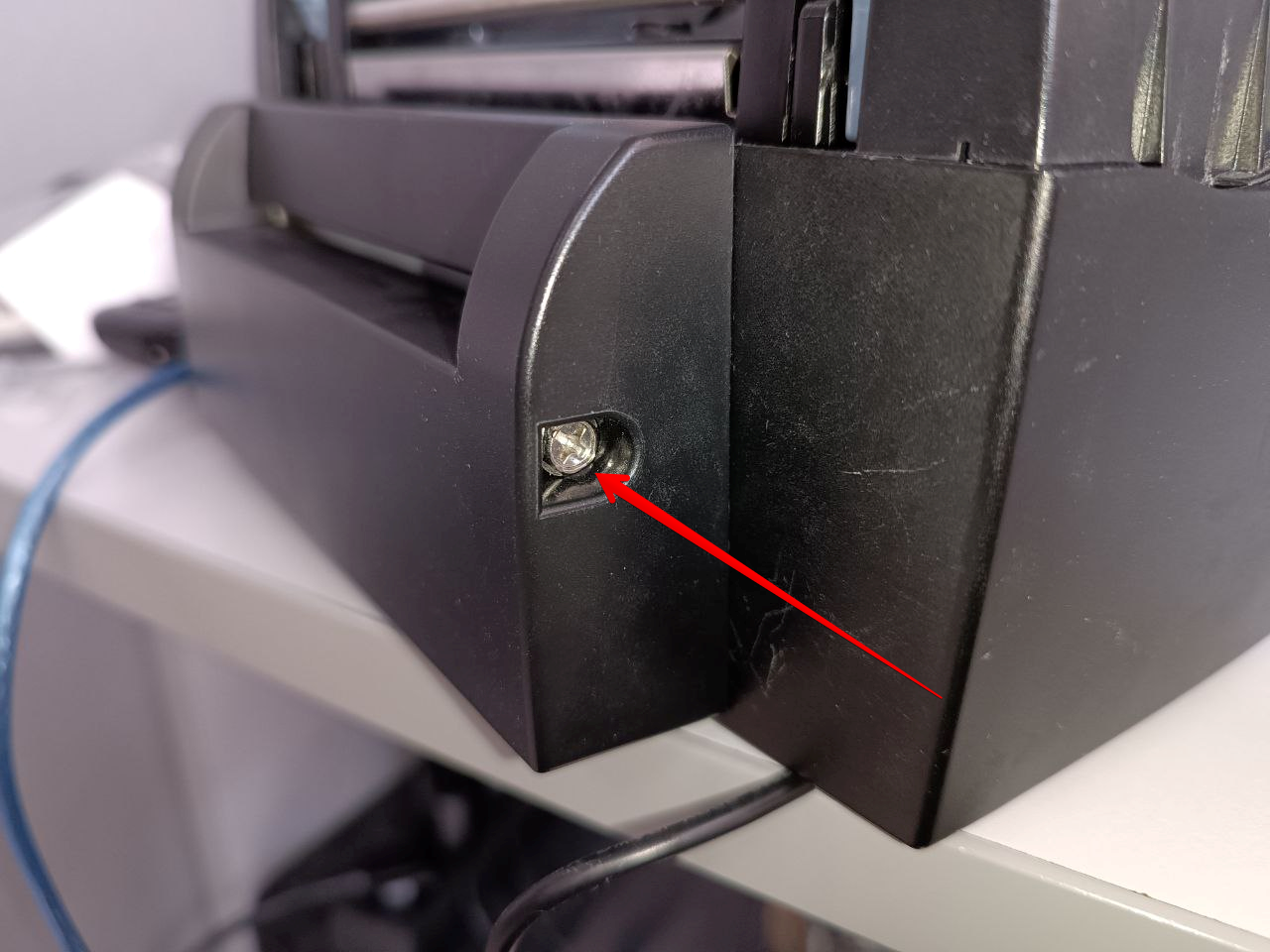

  1. Ставим и фиксируем с двух сторон корпус отрезчика.

../_images/otrezchik7.png

Корпус отрезчика (рис.6)

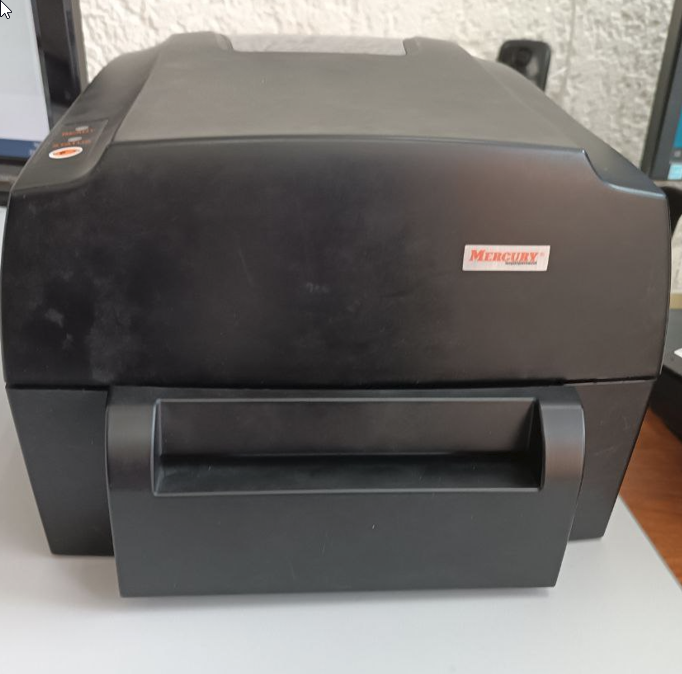

Отрезчик установлен.

../_images/otrezchik8.png

Фото принтера и отрезчика в сборе (рис.7)

После установки отрезчика, необходимо скачать настроечную утилиту и в ней настроить режим работы принтера с отрезчиком:

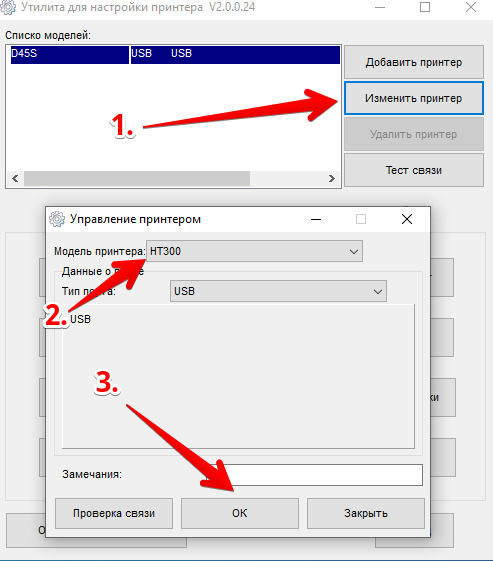

  • Меняем модель принтера с помощью кнопки Изменить принтер на Вашу модель, после чего для сохранения настроек нажать ОК ( рис. 8).

../_images/otrezchik9.png

рис.8

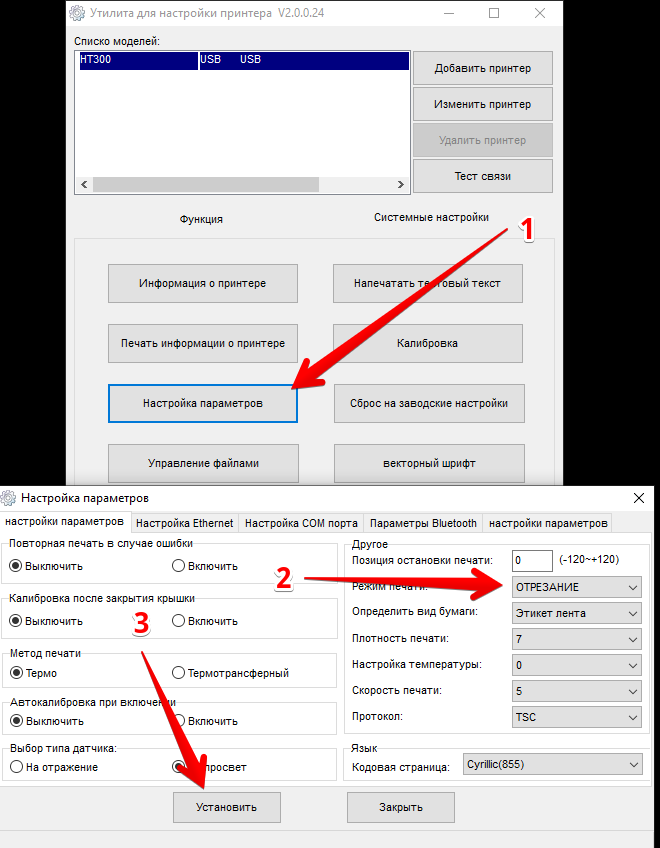

  • Нажать кнопку настройка параметров в поле режим печати выбрать отрезание и нажать установить ( рис.9).

../_images/otrezchik10.png

рис.9

Принтер и отрезчик настроены готовы к работе.

Примечание

Если Вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, пожалуйста позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на нашу почту support@mertech.ru

Г.Н.О. 27.03.2024
