D-20A FLASH PRO LED/LCD. Обновление прошивки

В статье рассмотрен процесс обновления прошивки детектора MERTECH D-20A FLASH PRO LED/LCD.

Примечание

Актуальную версию прошивки можно получить, направив на почту технической поддержки support@mertech.ru следующую информацию:

  • Фото лицевой части детектора с включённым дисплеем.

  • Фото шильдика детектора.

Установка драйвера.

Перед прошивкой детектора необходимо установить последовательный драйвер USB.

1. Скачайте и запустите файл CH341SER.exe.

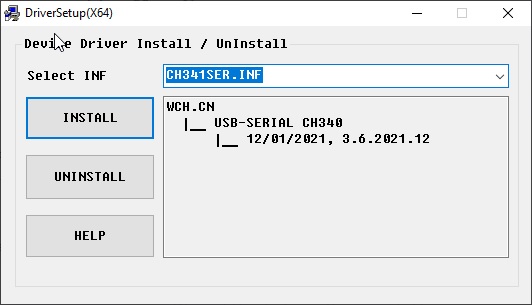

2. В появившемся окне нажмите INSTALL.

../_images/flash_pro_prosh_01.jpg


  1. При успешной установке появится сообщение «Driver install success!». Нажмите OK и закройте программу.

../_images/flash_pro_prosh_02.jpg

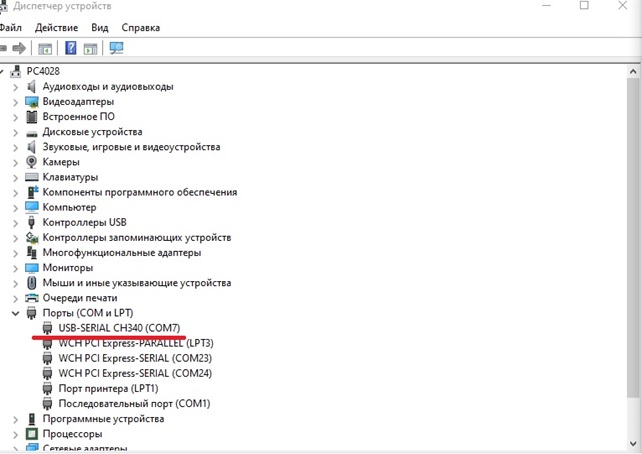

4. После установки драйвера детектор должен определиться в Диспетчере устройств.

../_images/flash_pro_prosh_03.jpg


Способы прошивки.

Прошивку можно выполнить двумя способами:

  1. С помощью утилиты STC-ISP — для этого используется файл прошивки с расширением .hex.

  1. С помощью утилиты Upgrade_Tool — в этом случае применяется файл прошивки с расширением .bin.

Выбор способа прошивки детектора определяется моделью установленной материнской платы. Чтобы выяснить, какая плата используется, необходимо обратиться к шильдику детектора.

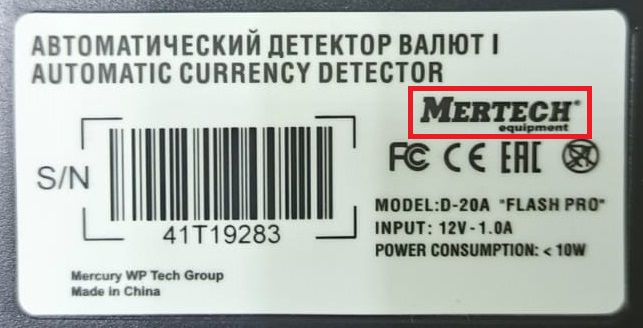

  • Если на шильдике указано название “Mertech equipment”, это говорит о том, что установлена плата старой модели (рис. 1). В этом случае следует использовать 1-й способ прошивки.

../_images/Flash_Pro_old1.jpg

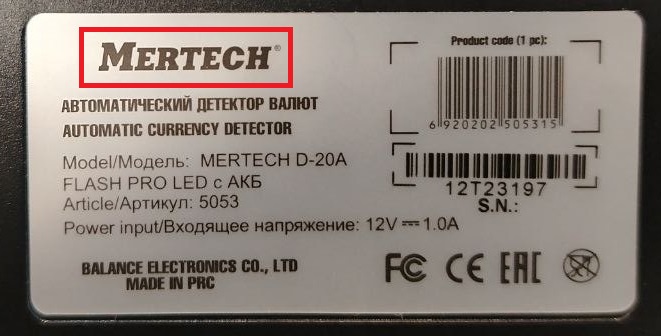

  • Если же на шильдике указано название “Mertech”, это означает, что в детекторе установлена новая модель платы (рис. 2). В такой ситуации необходимо применять второй способ прошивки.

../_images/Flash_Pro_new1.jpg


СПОСОБ I - при помощи утилиты stc-isp

1.1. Запустите утилиту stc-isp-15xx-v6.85H.exe.

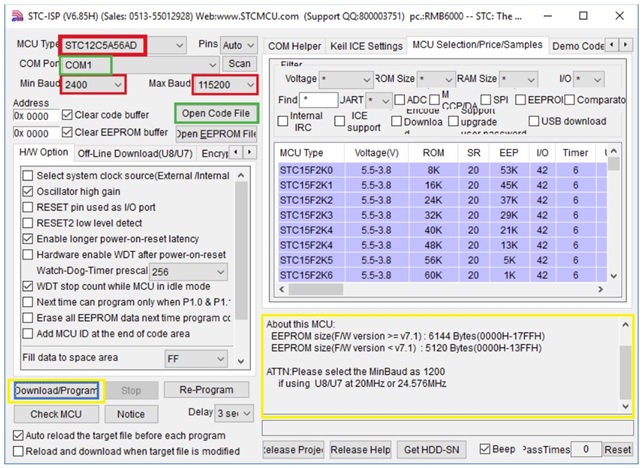

1.2. В появившемся окне выберите порт и скорость, затем нажмите Check MCU. После этого включите подключенный детектор, справа отобразится информация о микроконтроллере. Поля выделенные красным выбираем устанавливаем параметры точно по скриншоту.

../_images/flash_pro_prosh_06.jpg

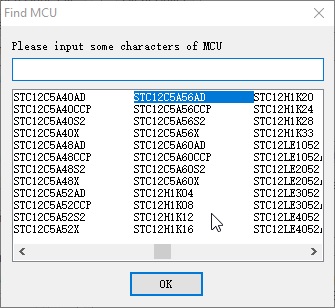

1.3. Для удобства тип MCU можно задать с помощью кнопки MCU Type.

1.4. Введите найденное значение в строку поиска.

../_images/flash_pro_prosh_07.jpg


1.5. В поле COM Port выберите порт, определенный системой при подключении детектора.

../_images/flash_pro_prosh_08.jpg


1.6. В поле Open Code File выберите файл прошивки с расширением .hex.

1.7. Процесс прошивки:

  • Отключите детектор от питания.

  • Подключите mini USB-кабель к детектору и компьютеру.

  • Подключите питание детектора.

  • Нажмите Download/Program.

../_images/flash_pro_prosh_09.jpg

  • Включите детектор — прошивка начнется автоматически.

1.8. После завершения прошивки выключите детектор тумблером.

1.9. Включите детектор, выполните его калибровку и проверьте работу на денежных купюрах.

СПОСОБ II - при помощи утилиты Upgrade_Tool

2.1. Запустите утилиту Upgrade_Tool.exe.

2.2. Подключите mini USB-кабель к детектору и компьютеру.

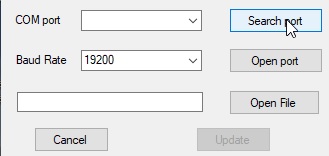

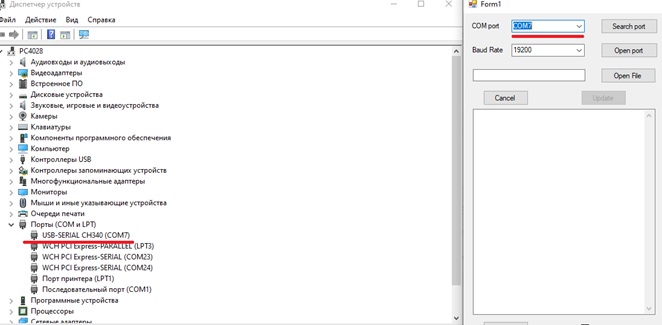

2.3. Нажмите Search port (поиск порта).

../_images/flash_pro_prosh_10.jpg


../_images/flash_pro_prosh_11.jpg

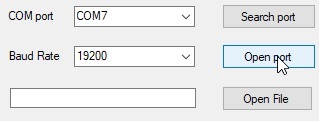

2.4. Нажмите Open port, чтобы открыть порт

../_images/flash_pro_prosh_12.jpg

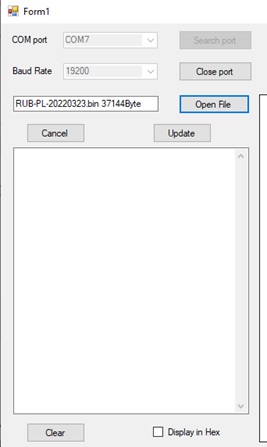

2.5. Нажмите Open File, выберите файл прошивки с расширением .bin.

../_images/flash_pro_prosh_13.jpg

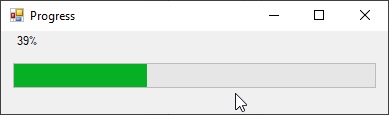

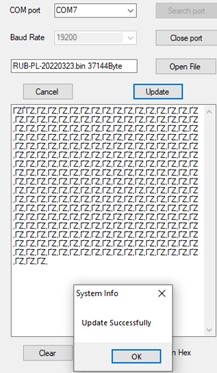

2.6. Нажмите Update (Обновление). Начнется процесс прошивки. При успешном обновлении детектор издаст звуковой сигнал, а на ПК появится сообщение «System info Update Successfully»

../_images/flash_pro_prosh_14.jpg


../_images/flash_pro_prosh_15.jpg


2.7. После завершения прошивки выключите детектор тумблером.

2.8. Включите детектор, выполните его калибровку и проверьте его работу на денежных купюрах.

Примечание

Если Вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, пожалуйста позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на нашу почту support@mertech.ru

Е.А.В. 30.08.2025
