Счётчик Mertech C-3/С-4 регулировка зазора подачи банкнот.

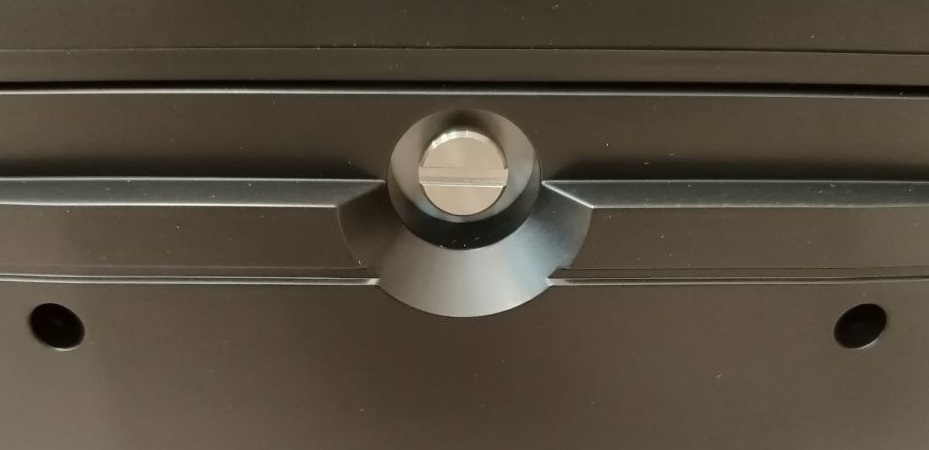

Регулировка зазора подачи банкнот выполняется с помощью регулировочного винта на задней части счетчика (рис. 1).

Рис.1.

Если во время пересчета происходят остановки счетчика и на дисплее высвечивается ошибка «EC», необходимо уменьшить зазор, поворачивая винт регулировки зазора по часовой стрелки. Если банкноты проходят через ролики с задержками, заминаются, необходимо увеличить зазор, поворачивая винт регулировки зазора против часовой стрелки.

Предупреждение

Внимание! Регулировку зазора следует проводить постепенно, делая небольшие изменения за один раз с проверкой работы счетчика после каждой регулировки.

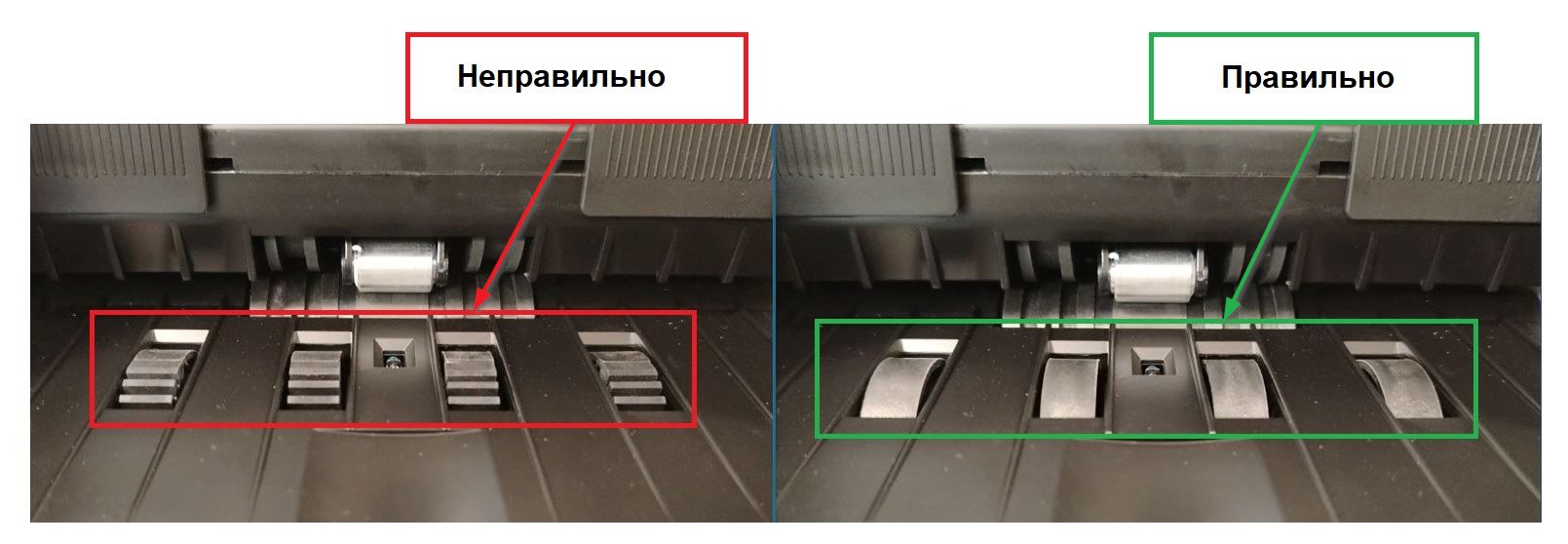

Правильность регулировки зазора подачи банкнот проверяется с помощью банкноты. Для этого, на выключенном счетчике ролики загрузочного кармана поверните так, чтобы зубья не были видны (рис. 2).

Рис.2.

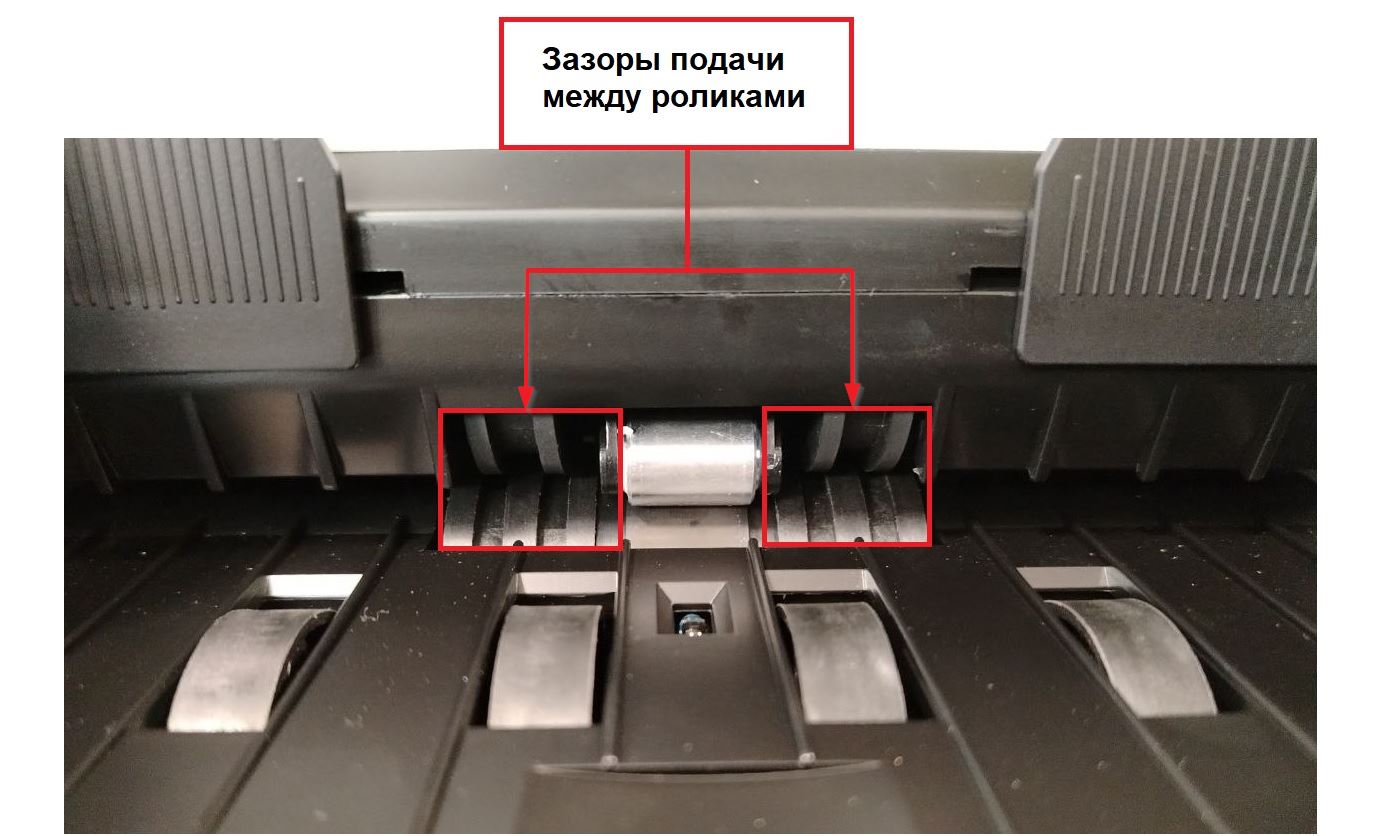

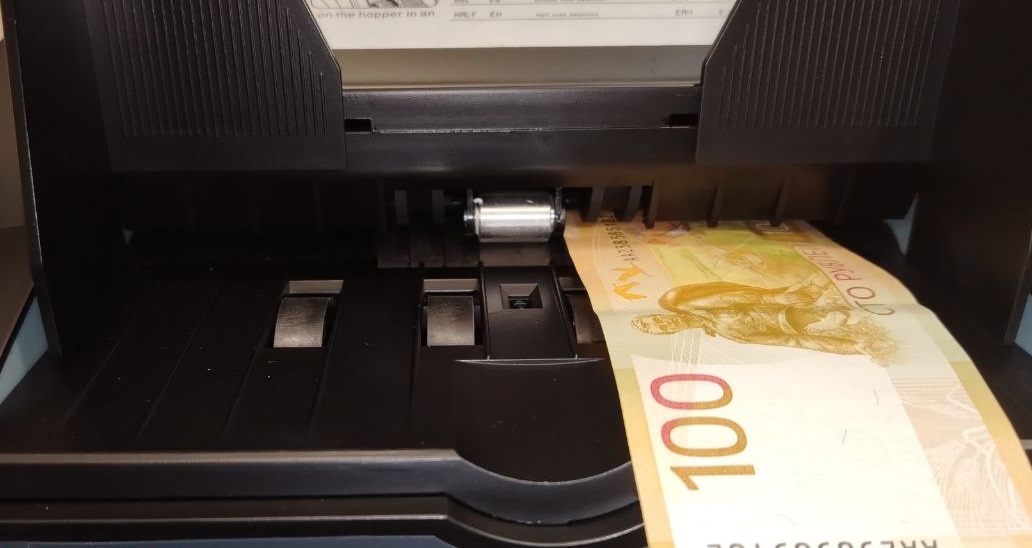

Далее вставьте банкноту в зазор между роликами (рис. 3 и 4)

Рис.3.

Рис.4.

Если банкнота вставляется с большим трудом или не вставляется вовсе - зазор слишком мал, его необходимо увеличить. Если в зазор проходят две и более банкноты - он слишком велик, его следует уменьшить так, чтобы проходила только одна банкнота.

Видеоинструкция по регулировке зазора подачи банкнот счетчика Mertech С-3

Видеоинструкция по регулировке зазора подачи банкнот счетчика Mertech С-4

Примечание

Если Вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, пожалуйста позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на нашу почту support@mertech.ru

---

Е.А.В. 29.09.2025
