Счетчик Mertech С-200 CIS калибровка.¶
Для калибровки счетчика банкнот Mertech С-200 необходимо выполнить несколько шагов:

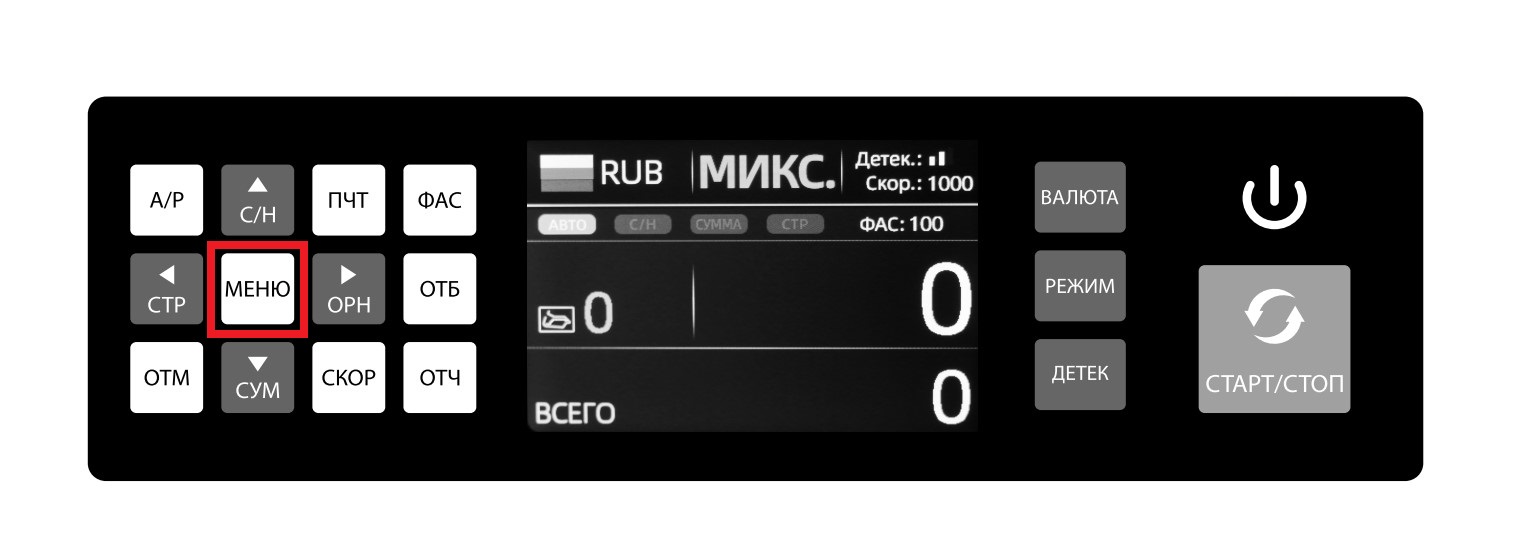

Нажмите кнопку МЕНЮ и удерживайте её 3-4 секунды (рис. 1).
Рис. 1¶

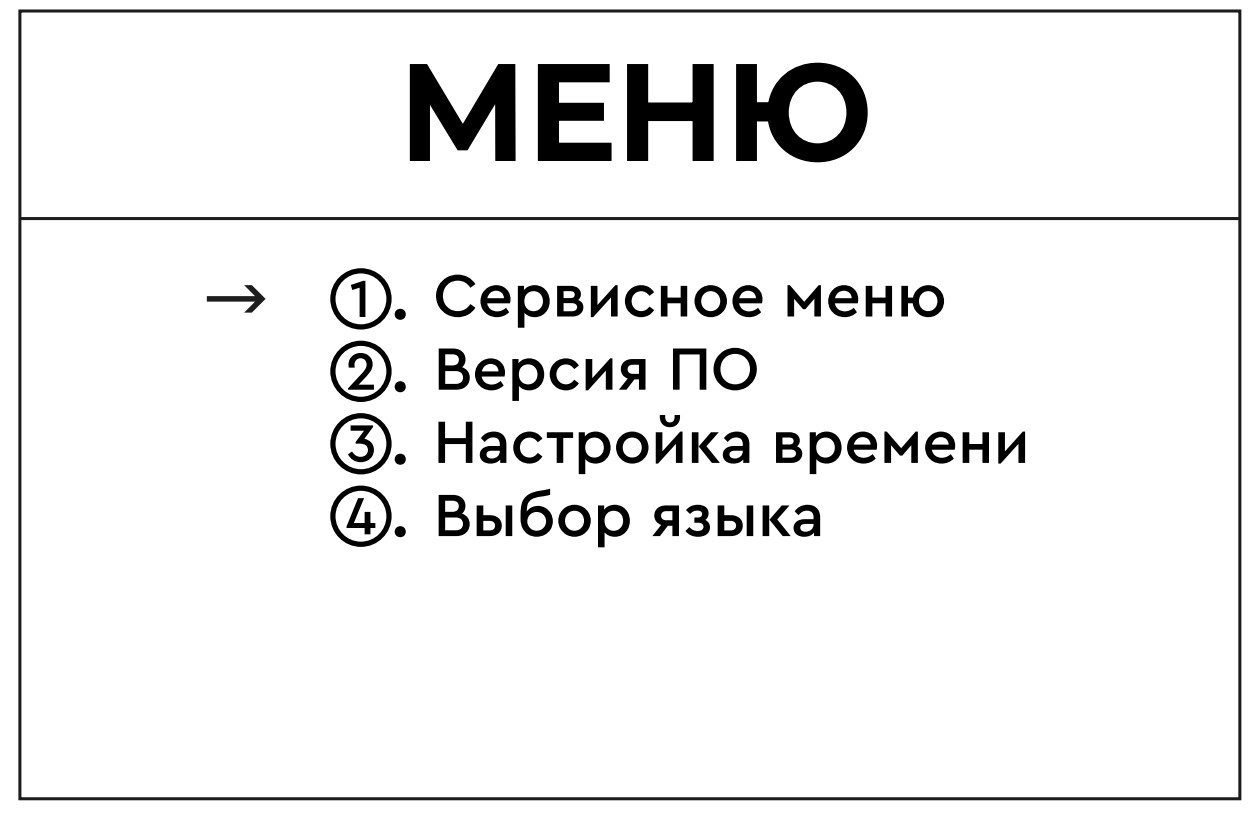

На дисплее отобразится меню настроек. (рис. 2).
Рис. 2¶

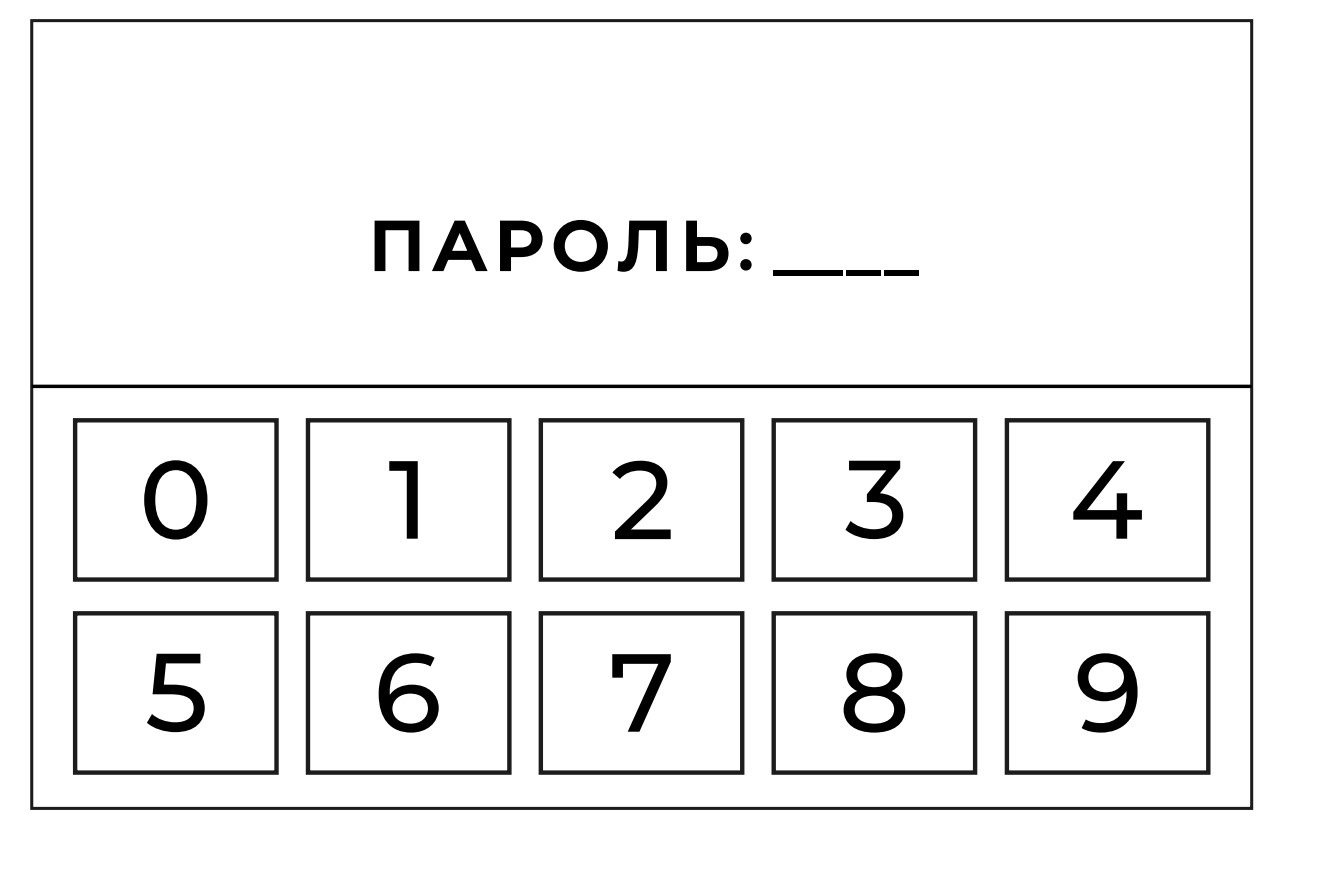

2. Выберите пункт «1. Сервисное меню» и нажмите кнопку МЕНЮ. При выборе пункта «Сервисное меню» на дисплее отобразится окно с предложением ввести пароль (рис. 3). Используйте клавиши навигации для перемещения курсора, МЕНЮ для подтверждения выбора, ОТМ для отмены, или выхода на предыдущий уровень (Пароль по умолчанию: 9999).
Рис. 3¶

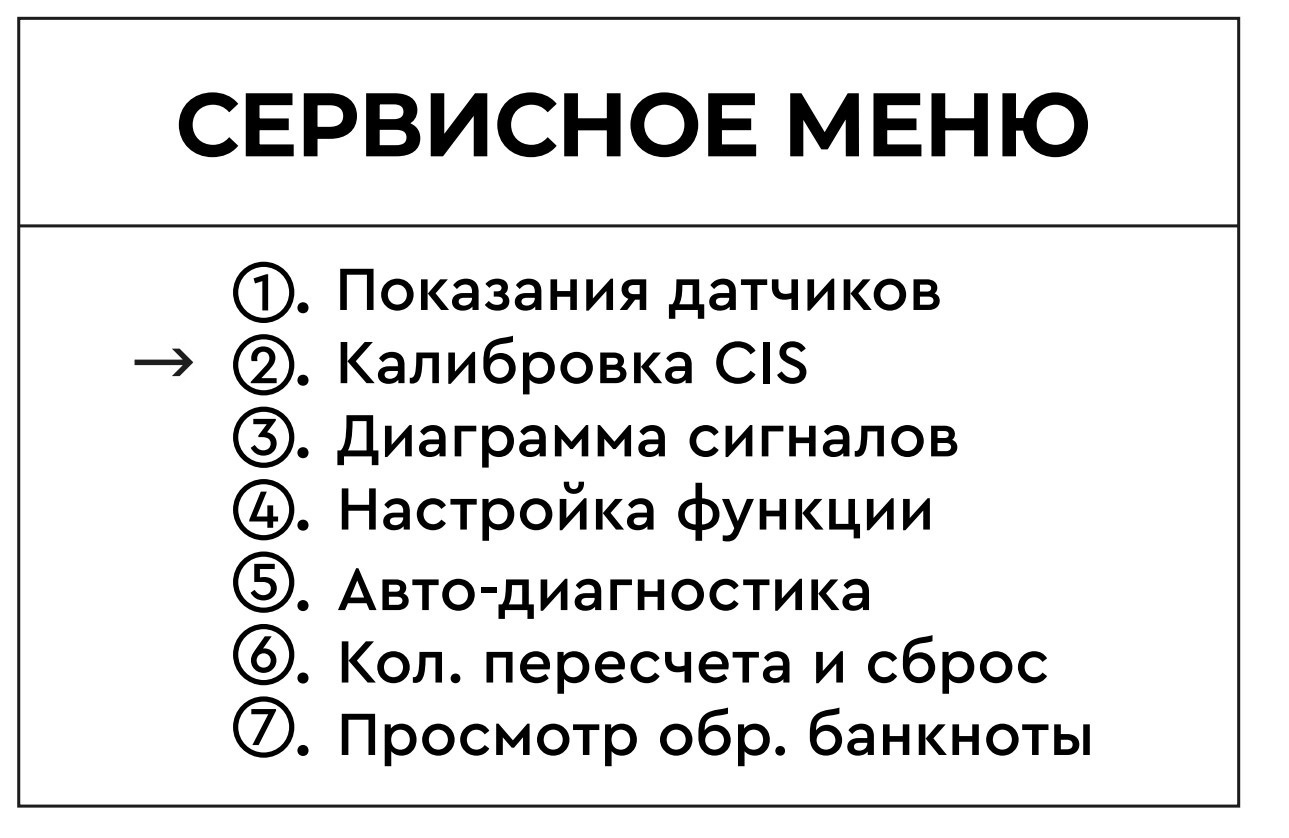

3. На дисплее отобразится сервисное меню. Выберите пункт «2. Калибровка CIS» и нажмите кнопку МЕНЮ (рис. 4)
Рис. 4¶

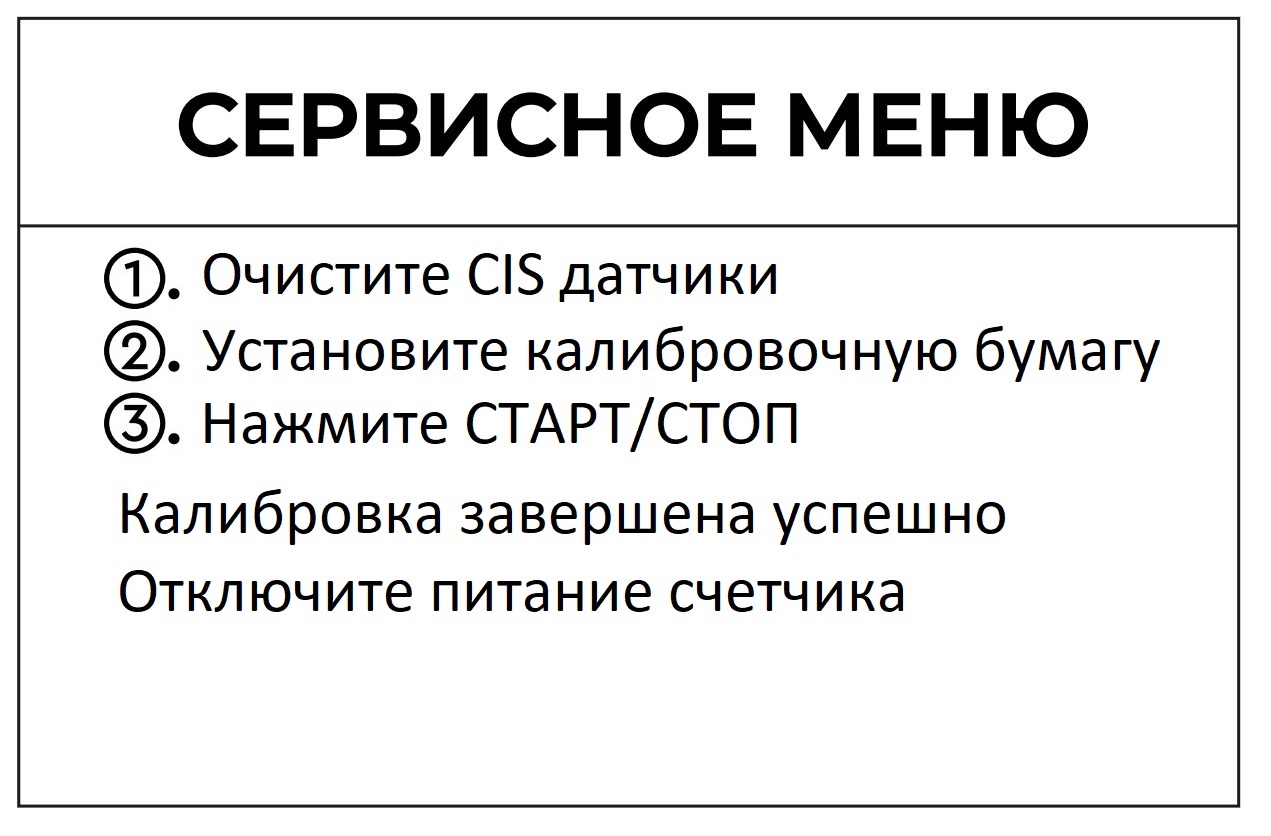

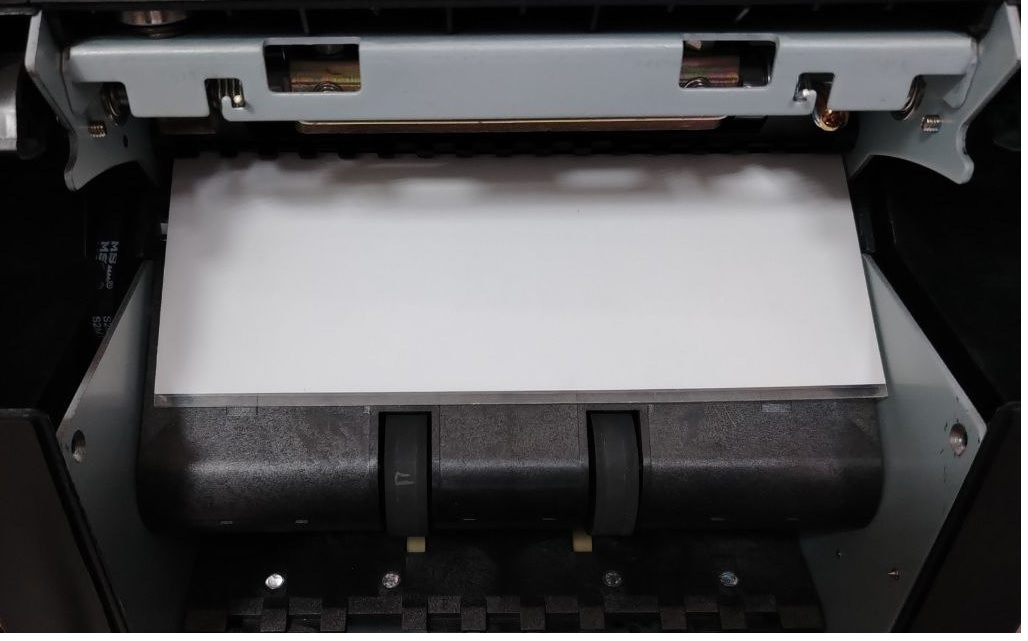

4. При входе в данный режим на экране появится инструкция по калибровке. Калибровка проводится специальным калибровочным шаблоном (входит в комплект поставки счетчика). Откройте заднюю крышку, расположите калибровочный шаблон в тракте счетчика на уровне CIS датчика. Правильная установка калибровочного шаблона показана на рис. 5.
Совет
Если у Вас отсутствует калибровочный шаблон, Вы можете его приобрести у нас направив запрос на почту zip@mertech.ru
Рис. 5¶
5. Закройте заднюю крышку и нажмите кнопку СТАРТ/СТОП. Начнется процесс калибровки CIS-модуля счетчика. После завершения калибровки появится сообщение о необходимости отключения питания счетчика (рис. 6).
Рис. 6¶
6. Отключите питание счетчика, извлеките калибровочный шаблон и включите счетчик, проведите тестирование денежными купюрами.
Примечание
Если Вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, пожалуйста позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на нашу почту support@mertech.ru
Е.А.В. 28.01.2025
