Счетчик Mertech C-120 DOUBLE CIS MG touch screen регулировка зазора подачи банкнот.

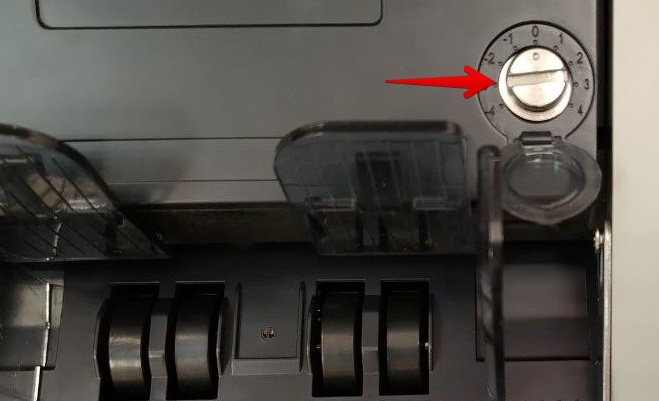

Если в процессе пересчета купюр неоднократно появляется диагностическое сообщения об ошибках размера, сдвоенности или обработки изображения банкнот, то необходимо уменьшить зазор подачи банкнот. При задержке втягивания, замятии банкнот зазор необходимо увеличить. Изменение зазора подачи банкнот производится с помощью винта регулировки (рис.1).

Рис. 1.

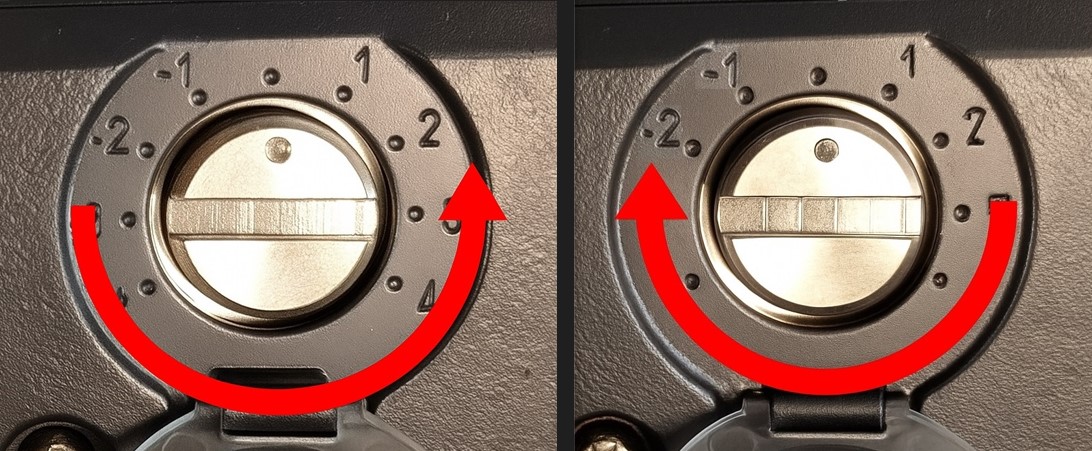

Поворачивать винт можно с помощью шлицевой отвертки или монеты. Для уменьшения зазора необходимо поворачивать винт регулировки зазора против часовой стрелки. Для увеличения зазора поворачивать винт регулировки зазора по часовой стрелке (рис. 2).

Рис. 2.

Предупреждение

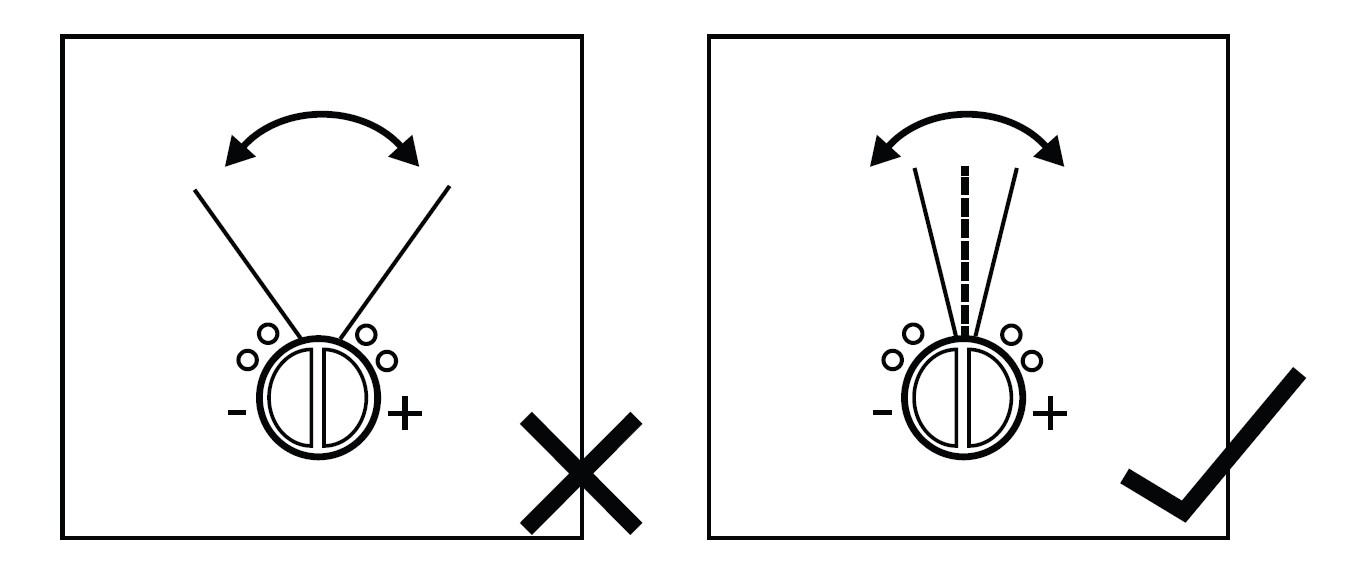

Внимание! Регулировку зазора следует проводить постепенно, делая небольшие изменения за один раз с проверкой работы счетчика после каждой регулировки (рис. 3)

Рис. 3.

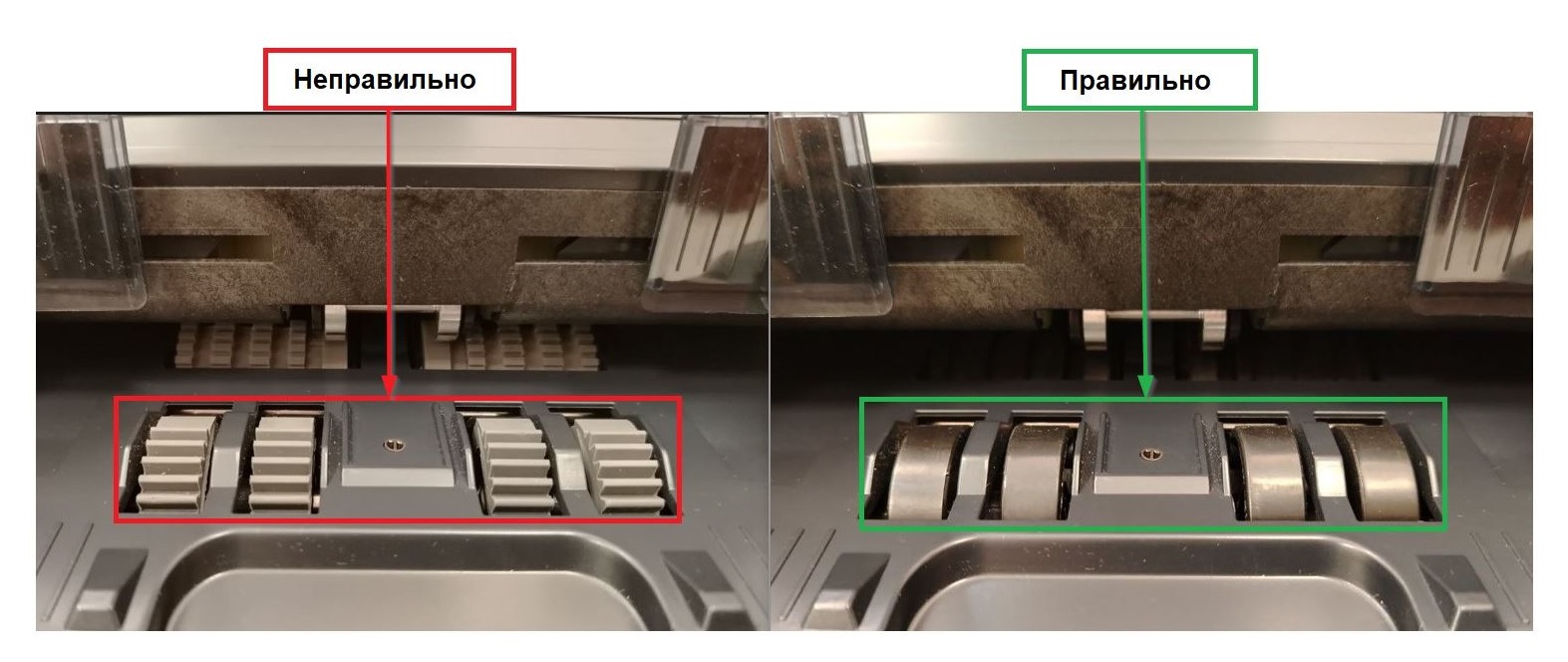

Правильность регулировки зазора подачи банкнот проверяется с помощью банкноты. Для этого, на выключенном счетчике ролики загрузочного кармана поверните так, чтобы зубья не были видны (рис. 4).

Рис. 4.

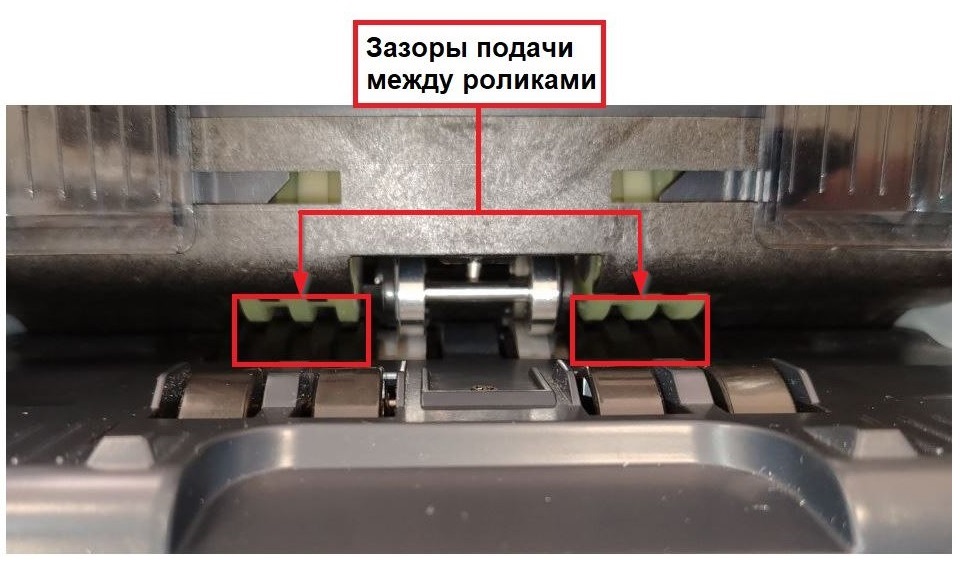

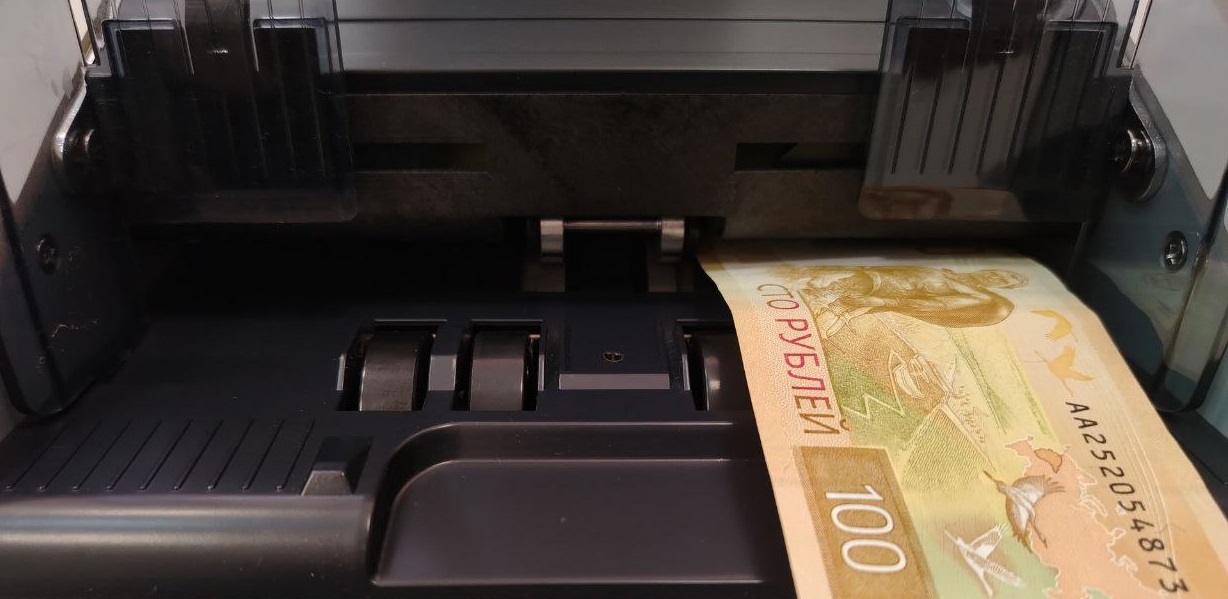

Далее вставьте банкноту в зазор между роликами (рис. 5 и 6).

Рис. 5.

Рис. 6.

Если банкнота вставляется с большим трудом или не вставляется вовсе - зазор слишком мал, его необходимо увеличить. Если в зазор проходят две и более банкноты - он слишком велик, его следует уменьшить так, чтобы проходила только одна банкнота.

Примечание

Если Вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, пожалуйста позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на нашу почту support@mertech.ru

---

Е.А.В. 30.09.2025
