Счетчик Mertech С-100 CIS прошивка и калибровка.

В данной статье рассмотрим процесс обновления прошивки и калибровки счетчика С-100 CIS и С-100 CIS MG.

Примечание

Актуальную версию прошивки Вы можете получить направив запрос на почту технической поддержки support@mertech.ru с указанием текущей версии прошивки счетчика, серийного номера и модели установленной платы управления.

Для определения модели платы управления потребуется снятие левой крышки счетчика, снятие рассмотрено в статье Счетчик Mertech С-100 CIS замена платы управления.

../_images/calibr_prosh_1.jpg

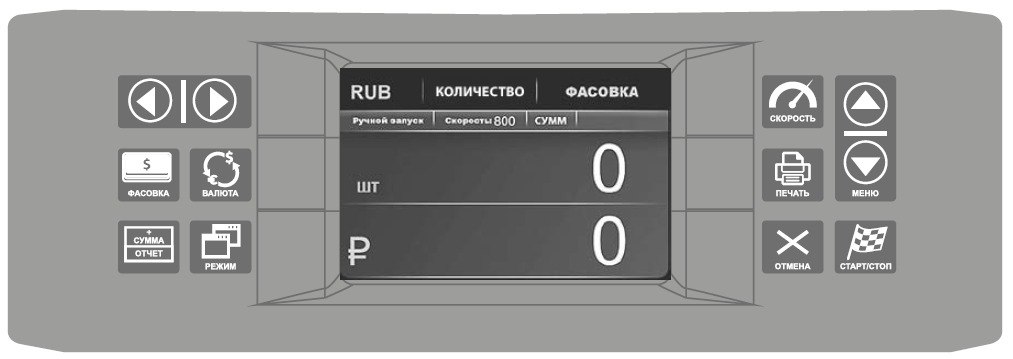

Для просмотра текущей версии счетчика необходимо нажать кнопку МЕНЮ

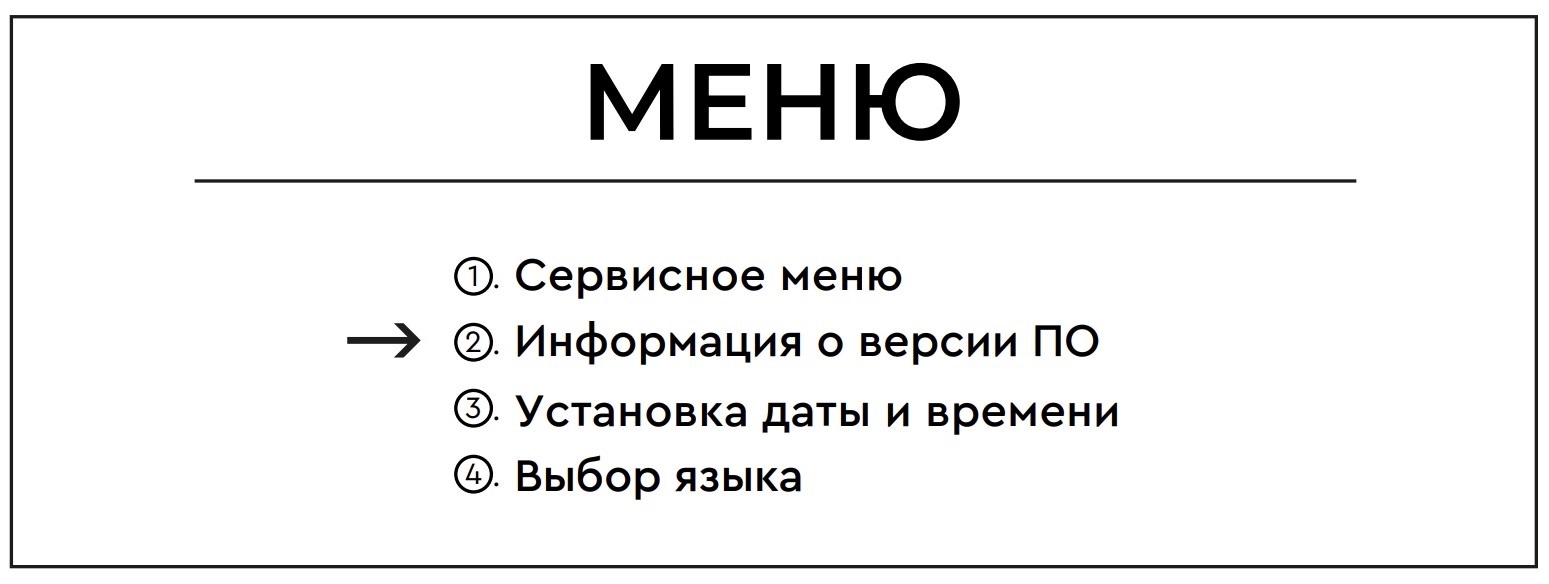

На дисплее отобразится меню настроек:

../_images/calibr_prosh_menu2.jpg

Кнопкой МЕНЮ выберите пункт «2. Информация о версии ПО»,

затем нажмите кнопку СТАРТ/СТОП

Версия прошивки указана в пункте Main (Рис. 1)

../_images/calibr_prosh_p1.jpg

Рис. 1

После получения файла прошивки его необходимо скопировать в корень usb-накопителя.

Предупреждение

Usb-накопитель должен быть малого размера (не более 8 Гб) с файловой системой FAT32.

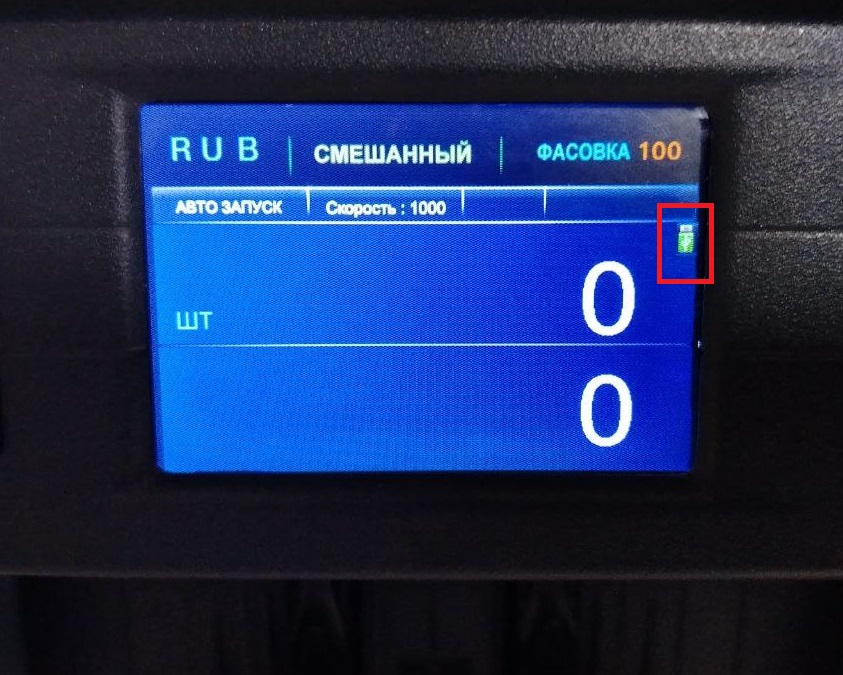

Подключите usb-накопитель к счетчику, убедитесь, что он определился (Рис. 2)

../_images/calibr_prosh_p2.jpg

Рис. 2

Выполните следующие шаги для прошивки счётчика:

  • выключите и включите счетчик

  • после включения начнется процесс обновления прошивки

  • появится сообщение о необходимости выключения питания

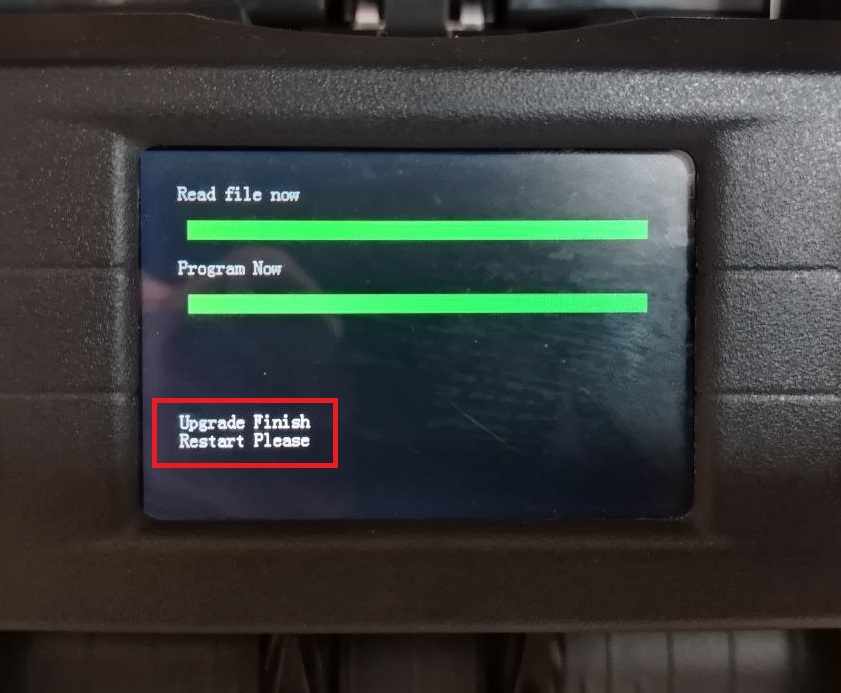

  • выключите счетчик и извлеките usb-накопитель (Рис. 3)

../_images/calibr_prosh_p3.jpg

Рис. 3

Включите счетчик и убедитесь, что версия прошивки изменилась. После обновления прошивки выполните калибровку счетчика.

Калибровка счетчика MERTECH C-100

Для калибровки счетчика банкнот Mertech С-100 необходимо выполнить несколько шагов:

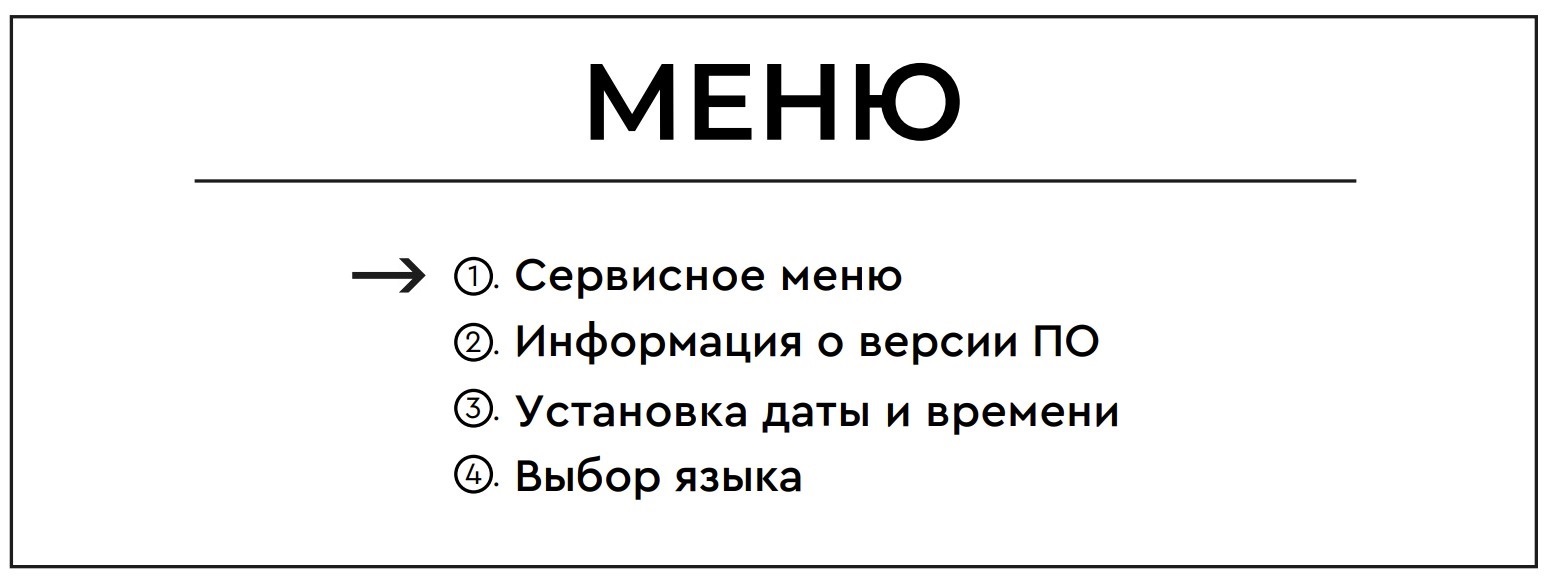

1. Нажмите кнопку МЕНЮ На дисплее отобразится меню настроек:

../_images/calibr_prosh_menu2_.jpg

Навигация по меню описана в Руководстве по эксплуатации в разделе Настройка параметров. Выберите пункт «1. Сервисное меню» и нажмите кнопку СТАРТ/СТОП

2. Введите пароль: 2552. Таблица значений представлена ниже.

../_images/calibr_prosh_menu4.jpg

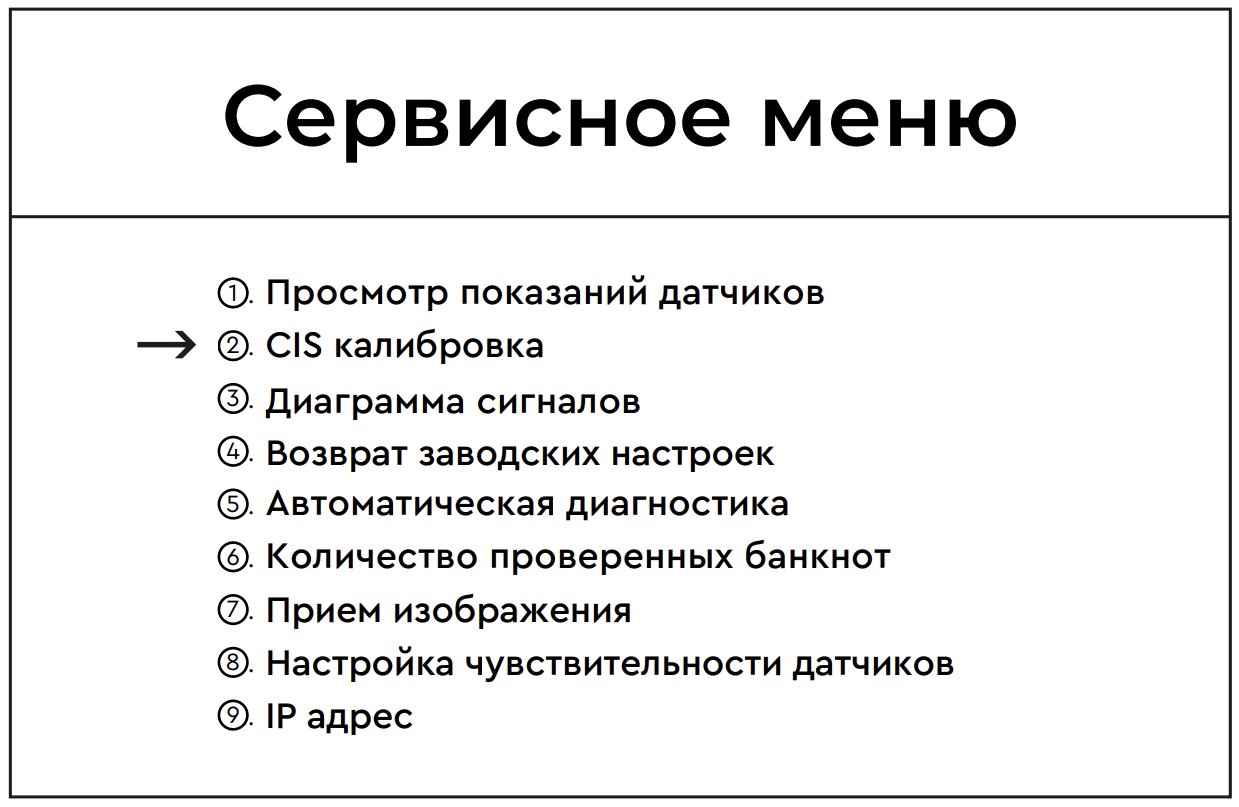

3. На дисплее отобразится сервисное меню.

../_images/calibr_prosh_menu3.jpg

Выберите пункт «2. CIS калибровка» нажав на кнопку МЕНЮ и затем на кнопку СТАРТ/СТОП

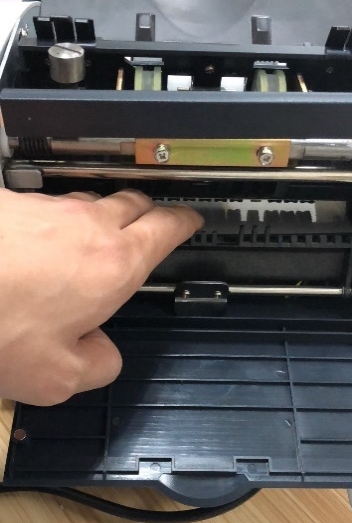

4. Откройте заднюю крышку, расположите калибровочный шаблон (входит в комплект поставки счетчика) в тракте счетчика на уровне CIS датчика, затем закройте крышку (Рис. 4).

Совет

  • Если у Вас отсутствует калибровочный шаблон, Вы можете его приобрести у нас направив запрос на почту zip@mertech.ru

Дополнительно, можете ознакомиться с видеоинструкцией по прошивке и калибровке счетчика С-100.

../_images/calibr_prosh_p4.jpg

Рис. 4

5. Нажмите кнопку СТАРТ/СТОП Появится надпись: «Калибровка завершена успешно». Необходимо отключить питание счётчика и извлечь калибровочный шаблон.

Примечание

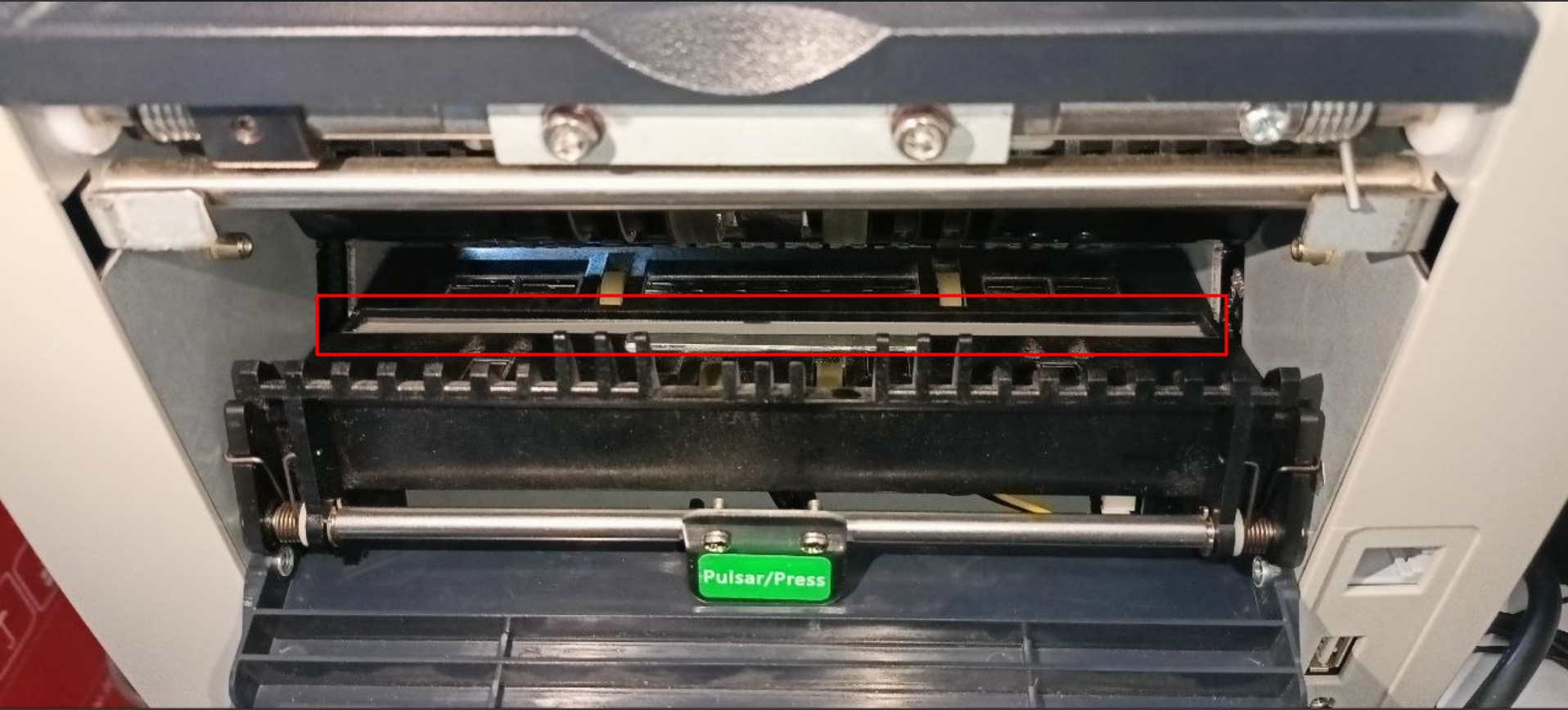

В случае надписи: «Ошибка калибровки» необходимо отключить питание счётчика, произвести очистку датчика CIS (Рис. 5). Для очистки датчика CIS можно использовать чистящие салфетки для оптики, мягкие безворсовые салфетки смоченные изопропиловым спиртом, мягкую кисточку. После очистки включите счётчик и повторите процедуру калибровки с пункта 1.

../_images/calibr_prosh_p5.jpg

Рис. 5

После калибровки счетчика проведите тестирование счетчика денежными купюрами.

Примечание

Если Вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, пожалуйста позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на нашу почту support@mertech.ru

К.В.В., Е.А.В. 07.11.2024
