Счетчик Mertech 50 mini регулировка потенциометра УФ датчика.

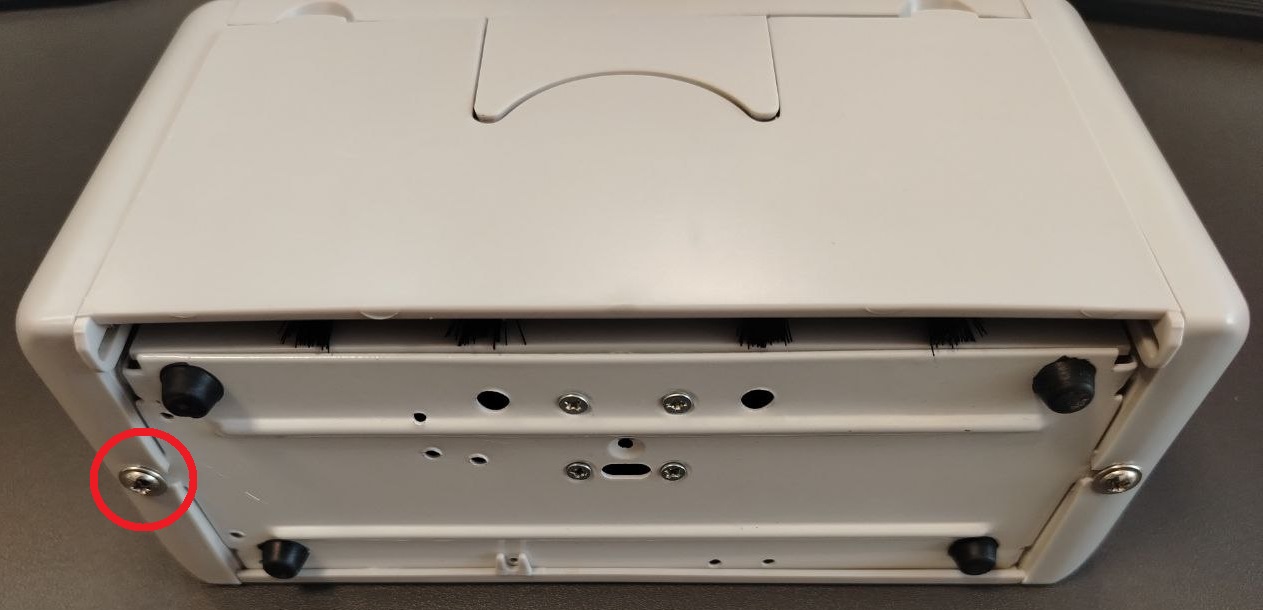

Если в процессе работы счетчика неоднократно появляются сообщения об ошибке EE1, то требуется уменьшить чувствительность УФ датчика. Для настройки УФ датчика потребуется снять боковую крышку счетчика, открутив один винт (рис. 1)

Рис. 1.

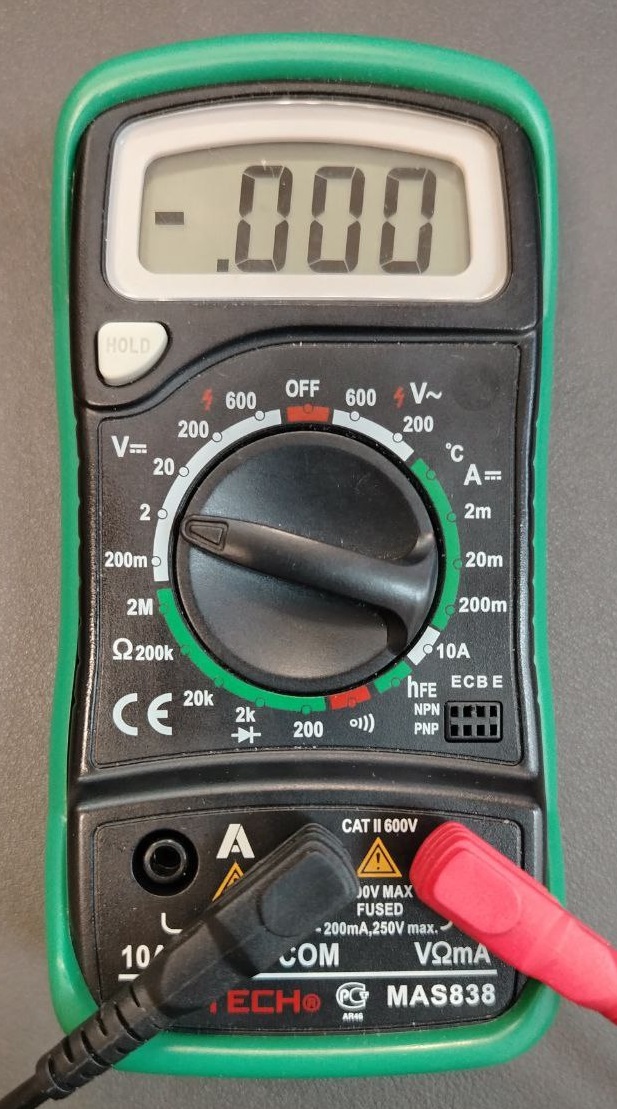

Для уменьшения чувствительности УФ датчика можно использовать мультиметр в режиме измерения постоянного напряжения (рис. 2).

Рис. 2.

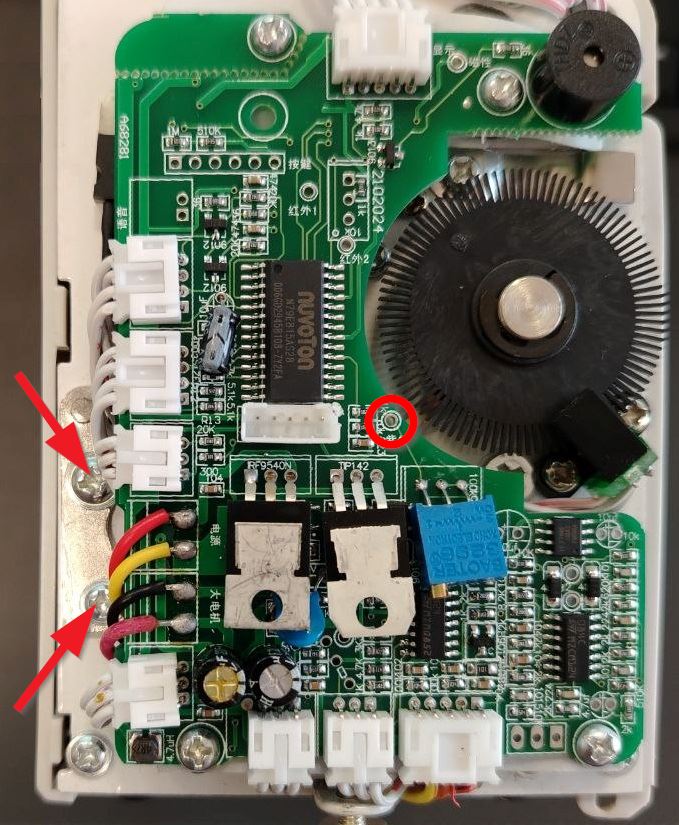

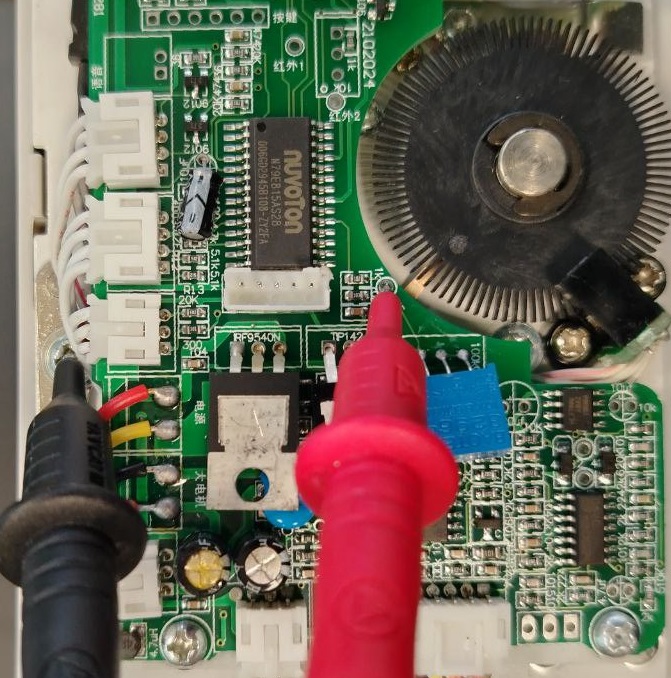

На включенном счетчике щупы мультиметра необходимо расположить на массу счетчика и тестовую точку на плате (рис. 3, рис. 4).

Рис. 3.

Рис. 4.

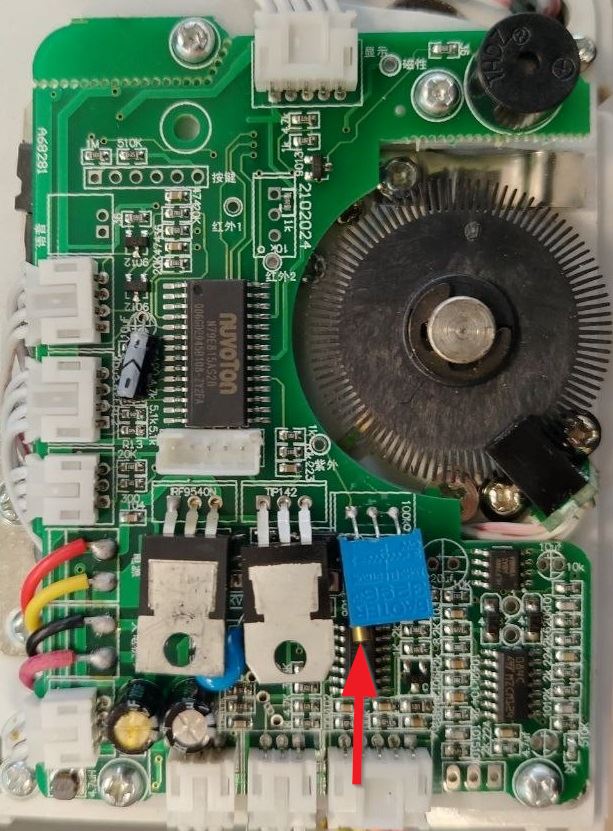

Вращая плоской отверткой регулировочный винт потенциометра (рис. 5) установите значение на мультиметре в диапазоне 0,24 - 0,28 В. Вращение регулировочного винта против часовой стрелки уменьшает значение, по часовой – увеличивает.

Рис. 5.

После регулировки потенциометра УФ датчика установите левую крышку на место и проверьте работу счетчика на денежных купюрах.

Примечание

Если Вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, пожалуйста позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на нашу почту support@mertech.ru

---

Е.А.В. 25.08.2025
