Программируемая клавиатура MERTECH KB-50

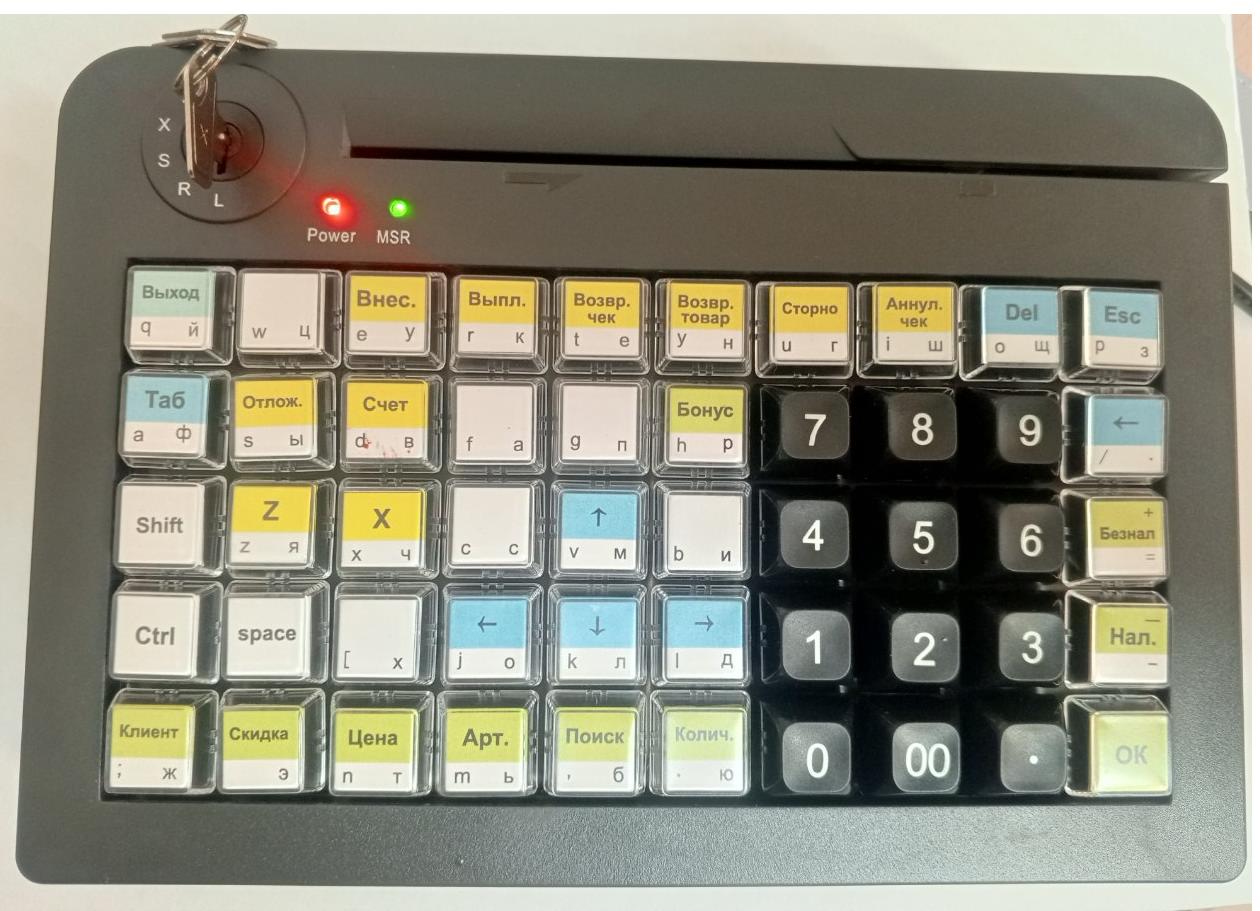

Mertech KB-50 — это многофункциональная клавиатура с набором из 50 клавиш, каждая из которых может быть запрограммирована для выполнения определённых команд или макросов. Рассмотрим, как запрограммировать клавиатуру Mertech KB-50 для выполнения пользовательских команд и автоматизации процесса ввода данных.

../_images/view.jpg

Загрузка и установка ПО

Скачайте утилиту для настройки Mertech KB-50 и программатор клавиш на сайте MERTECH. Так же вы можете загрузить необходимое ПО здесь.

  1. Установите программу для настройки клавиатуры.

  2. Откройте программу для настройки клавиш.

Гид по интерфейсу

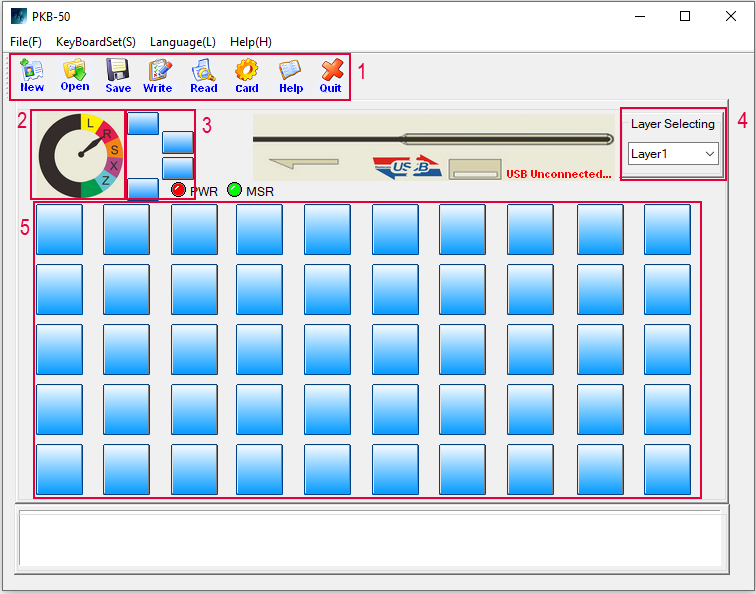

../_images/po-50.png

1 — панель инструментов; 2 — электронный ключ блокировки; 3 — пользовательский уровень; 4 — выбор пользовательского уровня; 5 — область клавиш.

Панель инструментов

open — создние новой таблицы для программирования клавиатуры.

new — открыть сохраненный файл с настройками клавиатуры.

save — сохранить таблицу с настройками в файл.

write — записать таблицу со значениями клавиш в клавиатуру.

read — считать данные с настройками с подлюченной клавиатуры.

card — программирование параметров блока для считывания карт.

quit — выход из программы.

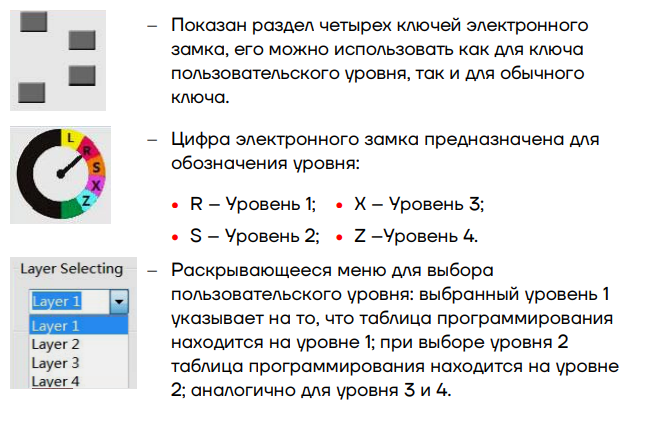

../_images/menu2.png

Программирование клавиатуры

Программирования клавиш виртуальной клавиатуры:

  1. Подключите клавиатуру к ПК.

  2. Запустите утилиту

  3. Считайте таблицу значений всей клавиатуры, подключенной к ПК – на панели инструментов нажмите кнопку read.

    Отобразится предупреждение, что выполняется считывание данных и нельзя отключать интерфейсный кабель USB. После окончания считывания в окне отобразится таблица текущих значений клавиш.

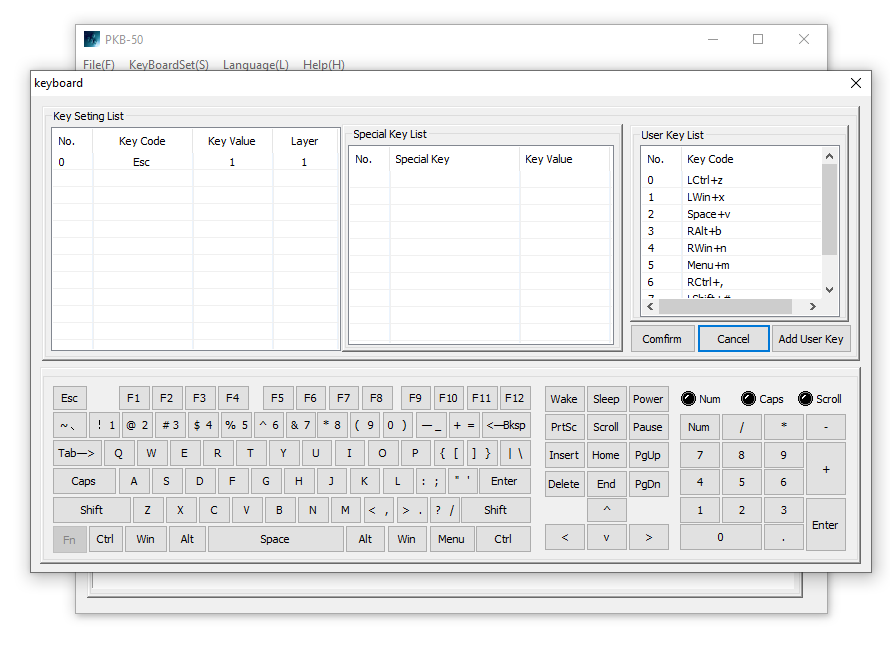

  4. На виртуальной клавиатуре выберите нужную клавишу синего цвета. Откроется окно keyboard.

../_images/prog.png

  1. Задайте значение для клавиши. Для подтверждения нажмите Confirm. Повторите шаги 4 и 5.

  2. Когда все нужные клавиши запрограммированы, данные нужно передать на Mertech KB-50. Для этого на панели инструментов нажмите write. Дождитесь окончания записи.

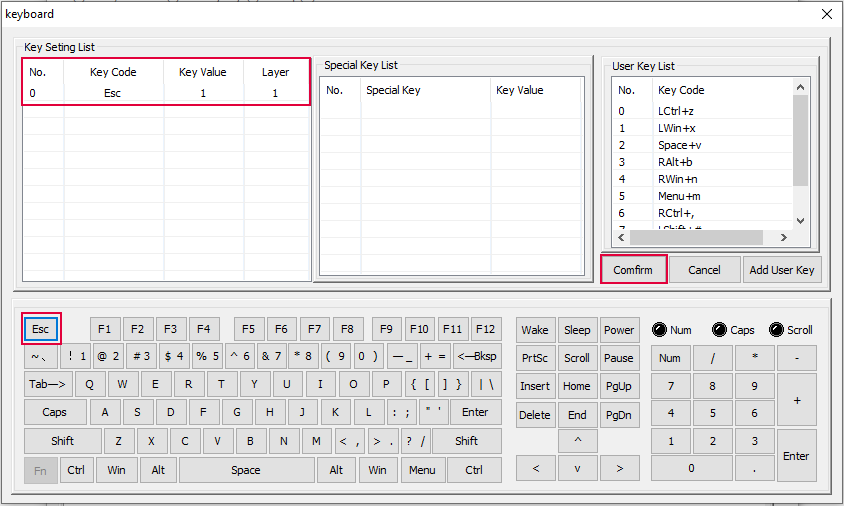

В окне настройки клавиатуры можно запрограммировать любое значение клавиши. Например, если нажать клавишу ESC на клавиатуре, то список ее настроек будет показан следующим образом:

../_images/key.png

Проверка результатов

Проверить результаты программирования можно одним из способов:

  1. Навести указатель на клавишу — в текстовом поле отобразится значение клавиши.

  2. Открыть текстовый редактор, например, Блокнот, и нажать на клавишу на клавиатуре. Если значение соответствует клавише, то программирование выполнено верно.

Настройка пользовательских уровней

  1. Перейдите в основное рабочее окно программы.

  2. Наведите указатель на клавишу, для которой нужно указать пользовательский уровень, и нажмите правую кнопку мыши.

  3. В меню выберите необходимый уровень.

Настройка считывателя магнитных карт

В клавиатуре можно настроить работу встроенного устройства чтения магнитных карт с дорожкой (скидочные карты, карты лояльности и т. п.).

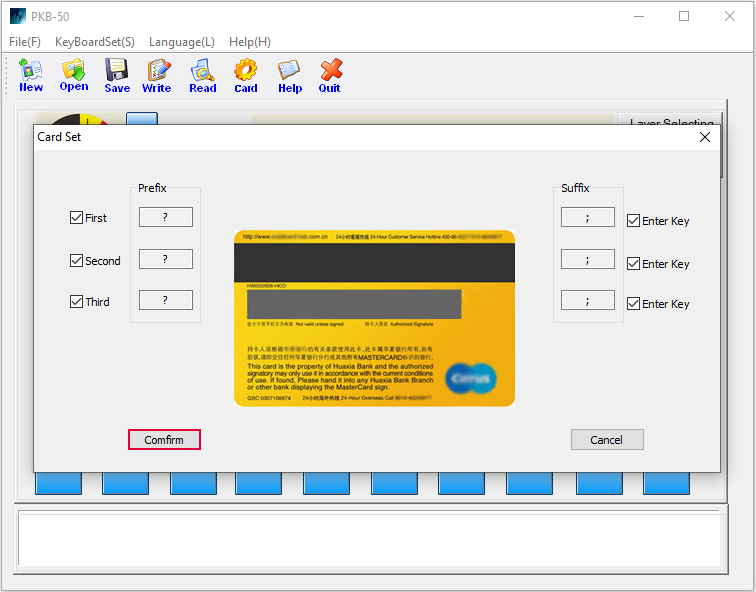

  1. На панели инструментов нажмите card — откроется окно Card Set.

  2. Установите флаг напротив нужной дорожки (First, Second, Third).

  3. Настройте префикс. В блоке Prefix наведите указатель на область текстового поля нужной дорожки, затем дважды щелкните левой клавишей мыши. В открывшемся окне для настройки виртуальной клавиатуры выберите нужный символ — можно запрограммировать от 1 до 10 символов.

  4. Включите настройку для использования клавиши «Enter» — отметьте Enter Key напротив нужной дорожки карты.

  5. Чтобы применить изменения, нажмите Confirm.

../_images/Card.png

Настройка звука для всех или одной клавиши

  1. Нажмите в меню KeyBoardSet, в выпадающем меню нажмите Keyboard Settings.

../_images/KeySet0.jpg

  1. Отметьте настройку Keystroke sounding.

../_images/KeySet.png

  1. Выберите нужный параметр: For all Key (для всей клавиатуры) или For Specified Key (для запрограммированных клавиш).

  2. Для подтверждения настройки нажмите Confirm.

Сохранение настроек в файл

После настройки всех параметров POS-клавиатуры лучше сохранить их в файл:

  1. Вернитесь в основное окно программы. На панеле инструментов нажмите save.

  2. В открывшемся диалоговом окне выберите папку для сохранения, введите имя файла (например, «KB-50_config») и подтвердите.

Файл сохранится в формате .dat (например, «KB-50_config.dat»).

  1. Нажмите OK.

Файл можно использовать для настройки нового экземпляра клавиатуры.

Загрузка настроек из файла

  1. Подключите новое устройство (клавиатуру MERTECH KB-50) к компьютеру через USB и запустите то же программное обеспечение.

  2. На панели инструментоважмите кнопку open.

  3. В диалоговом окне перейдите к сохраненному файлу .dat, выберите его (например, «KB-50_config.dat») и подтвердите загрузку.

  4. Настройки загрузятся в интерфейс программы — вы увидите значения на синих клавишах (или в соответствующем поле отображения).

  5. Чтобы передать конфигурацию на подключенную клавиатуру, нажмите write.

  6. При успешном завершении появится сообщение о подтверждении записи. Если в процессе записи произойдет ошибка, вы увидите сообщение:

../_images/error.png

Примечание

Если Вы не нашли ответа на свой вопрос или нуждаетесь в консультации наших технических специалистов, пожалуйста позвоните по телефону бесплатной горячей линии Mertech 8-800-555-7783 или напишите запрос на нашу почту support@mertech.ru

Б.В.А. 03.12.2025
